6层框架结构设计计算书课程设计

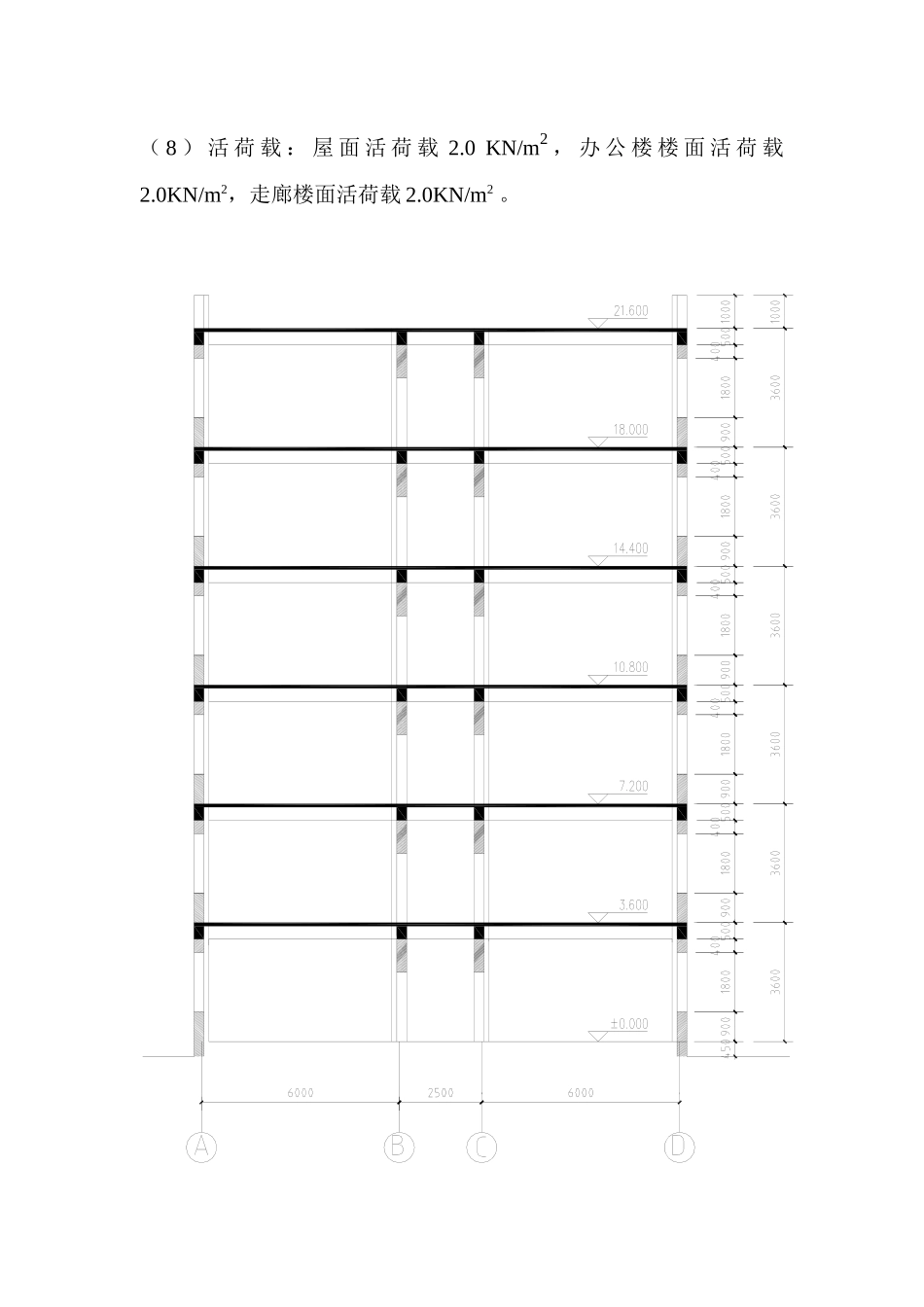

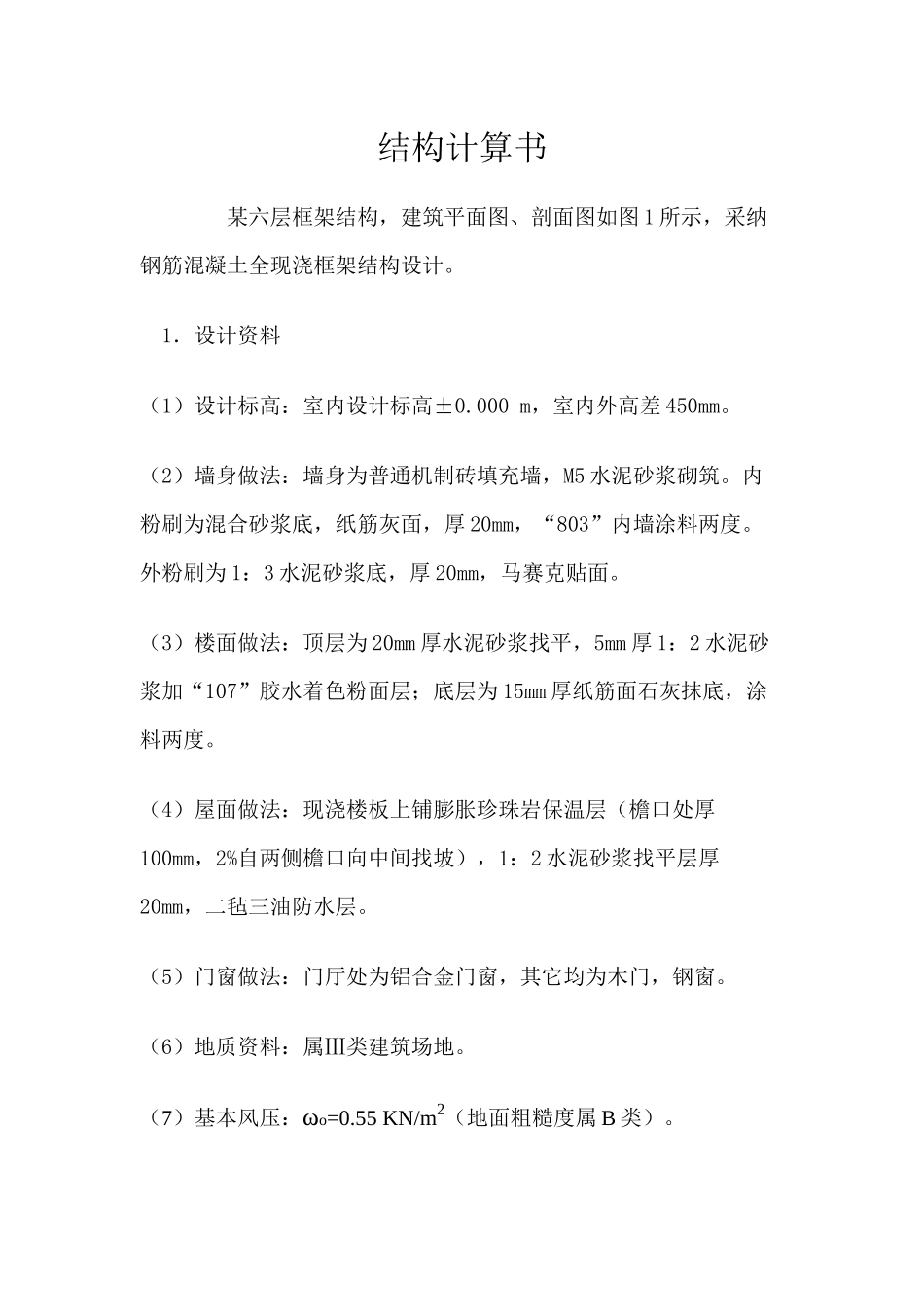

结构计算书 某六层框架结构，建筑平面图、剖面图如图 1 所示，采纳钢筋混凝土全现浇框架结构设计。 1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差 450mm。（2）墙身做法：墙身为普通机制砖填充墙，M5 水泥砂浆砌筑。内粉刷为混合砂浆底，纸筋灰面，厚 20mm，“803”内墙涂料两度。外粉刷为 1：3 水泥砂浆底，厚 20mm，马赛克贴面。（3）楼面做法：顶层为 20mm 厚水泥砂浆找平，5mm 厚 1：2 水泥砂浆加“107”胶水着色粉面层；底层为 15mm 厚纸筋面石灰抹底，涂料两度。（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2 水泥砂浆找平层厚20mm，二毡三油防水层。（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。（6）地质资料：属Ⅲ类建筑场地。（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属 B 类）。（ 8 ） 活 荷 载 ： 屋 面 活 荷 载 2.0 KN/m2 ， 办 公 楼 楼 面 活 荷 载2.0KN/m2，走廊楼面活荷载 2.0KN/m2 。 建筑剖面图建筑平面图 结构平面布置图2.结构布置及结构计算简图的确定边 跨 （ AB 、 CD 跨 ） 梁 ： 取 h=1/12L=1/12X6000=500mm, 取b=250mm.中跨（BC 跨）梁：取 h=400mm,b=250mm边柱（A 轴、D 轴）连系梁：取 b×h =250mm×500mm中柱（B 轴、C 轴）连系梁：取 b×h=250mm×400mm柱截面均为 b×h=300mm×450mm现浇楼板厚 100mm。结构计算简图如图 3 所示。根据地质资料，确定基础顶面离室外地面为 450mm，由此求得底层层高为 4.5m。各梁柱构件的线刚度经计算后列于图 3。其中在求梁截面惯性矩时考虑到现浇楼板的作用，取 I=2Io（Io为不考虑楼板翼缘作用的梁截面惯性矩）。边跨（AB、CD）梁：i=2Ec×1/12×0.25×0.503／6.0=8.68×10-4Ec (m3)边跨（BC）梁：i=2Ec×1/12×0.25×0.43／2.5=10.67×10-4Ec (m3)上部各层柱：i=Ec×1/12×0.30×0.453／3.6=6.33×10-4Ec (m3)底层柱：i=Ec×1/12×0.30×0.453／4.5=5.06×10-4Ec (m3)注：图中数字为线刚度，单位： x10-4Ecm33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm 厚水泥砂浆找平 0.02×20=0.4KN/m2 100 厚 ～ 140 厚 （ 2% 找 坡 ） 膨 胀 珍 珠 岩 (0.10+0.14) ／2×7=0.84KN/m2 100 厚现浇钢筋混凝土楼板 0.10×25=2.5KN／m25mm 厚纸筋面石灰抹底 0.015×16=0.24KN／m2_________________...
