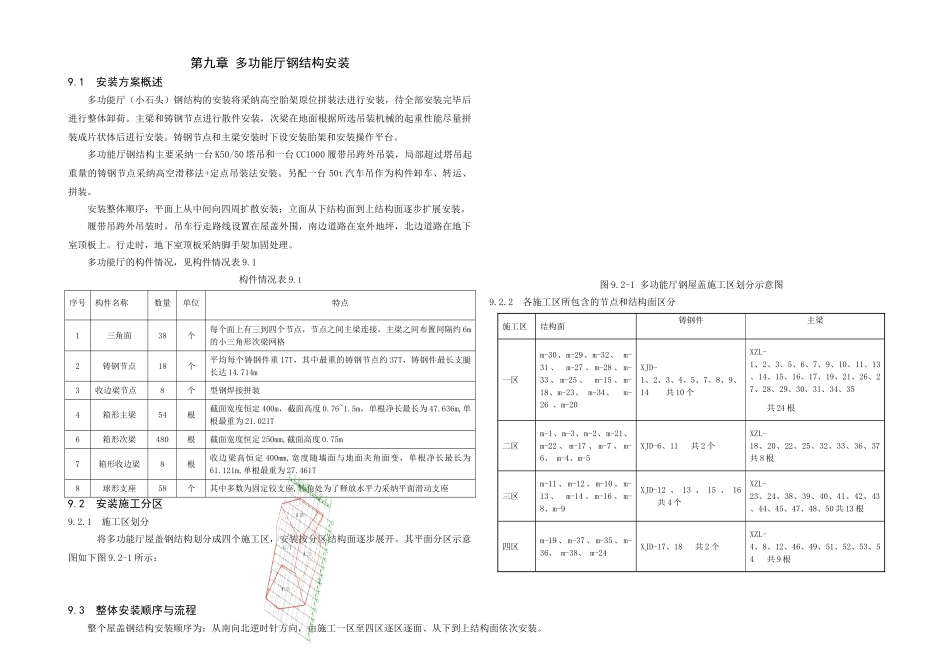

9-第九章-多功能厅钢结构安装

第九章 多功能厅钢结构安装9.1 安装方案概述多功能厅（小石头）钢结构的安装将采纳高空胎架原位拼装法进行安装，待全部安装完毕后进行整体卸荷。主梁和铸钢节点进行散件安装，次梁在地面根据所选吊装机械的起重性能尽量拼装成片状体后进行安装。铸钢节点和主梁安装时下设安装胎架和安装操作平台。多功能厅钢结构主要采纳一台 K50/50 塔吊和一台 CC1000 履带吊跨外吊装，局部超过塔吊起重量的铸钢节点采纳高空滑移法+定点吊装法安装。另配一台 50t 汽车吊作为构件卸车、转运、拼装。安装整体顺序：平面上从中间向四周扩散安装；立面从下结构面到上结构面逐步扩展安装。履带吊跨外吊装时，吊车行走路线设置在屋盖外围，南边道路在室外地坪，北边道路在地下室顶板上。行走时，地下室顶板采纳脚手架加固处理。 多功能厅的构件情况，见构件情况表 9.1构件情况表 9.1序号构件名称数量单位特点1三角面38个每个面上有三到四个节点，节点之间主梁连接，主梁之间布置间隔约 6m的小三角形次梁网格2铸钢节点18个平均每个铸钢件重 17T，其中最重的铸钢节点约 37T，铸钢件最长支腿长达 14.714m3收边梁节点8个型钢焊接拼装4箱形主梁54根截面宽度恒定 400m，截面高度 0.76~1.5m，单根净长最长为 47.636m,单根最重为 21.021T6箱形次梁480根截面宽度恒定 250mm,截面高度 0.75m7箱形收边梁8根收边梁高恒定 400mm,宽度随墙面与地面夹角面变，单根净长最长为61.121m,单根最重为 27.461T8球形支座58个其中多数为固定铰支座,转角处为了释放水平力采纳平面滑动支座9.2 安装施工分区9.2.1 施工区划分将多功能厅屋盖钢结构划分成四个施工区，安装按分区结构面逐步展开。其平面分区示意图如下图 9.2-1 所示：图 9.2-1 多功能厅钢屋盖施工区划分示意图9.2.2 各施工区所包含的节点和结构面区分施工区结构面铸钢件主梁一区m-30、m-29、m-32、 m-31 、 m-27 、 m-28 、 m-33 、 m-25 、 m-15 、 m-18、m-23、 m-34、 m-26 、m-20XJD-1、2、3、4、5、7、8、9、14 共 10 个XZL-1、2、3、5、6、7、9、10、11、13、14、15、16、17、19、21、26、27、28、29、30、31、34、35共 24 根二区m-1、m-3、m-2、m-21、 m-22 、 m-17 、 m-7 、 m-6、 m-4、m-5XJD-6、11 共 2 个XZL-18、20、22、25、32、33、36、37 共 8 根三区m-11 、 m-12 、 m-10 、 m-13 、 m-14 、 m-16 、 m-8、m-9XJD-12 、 13 、 15 ...
