BIM技术在东海新水晶城项目的应用

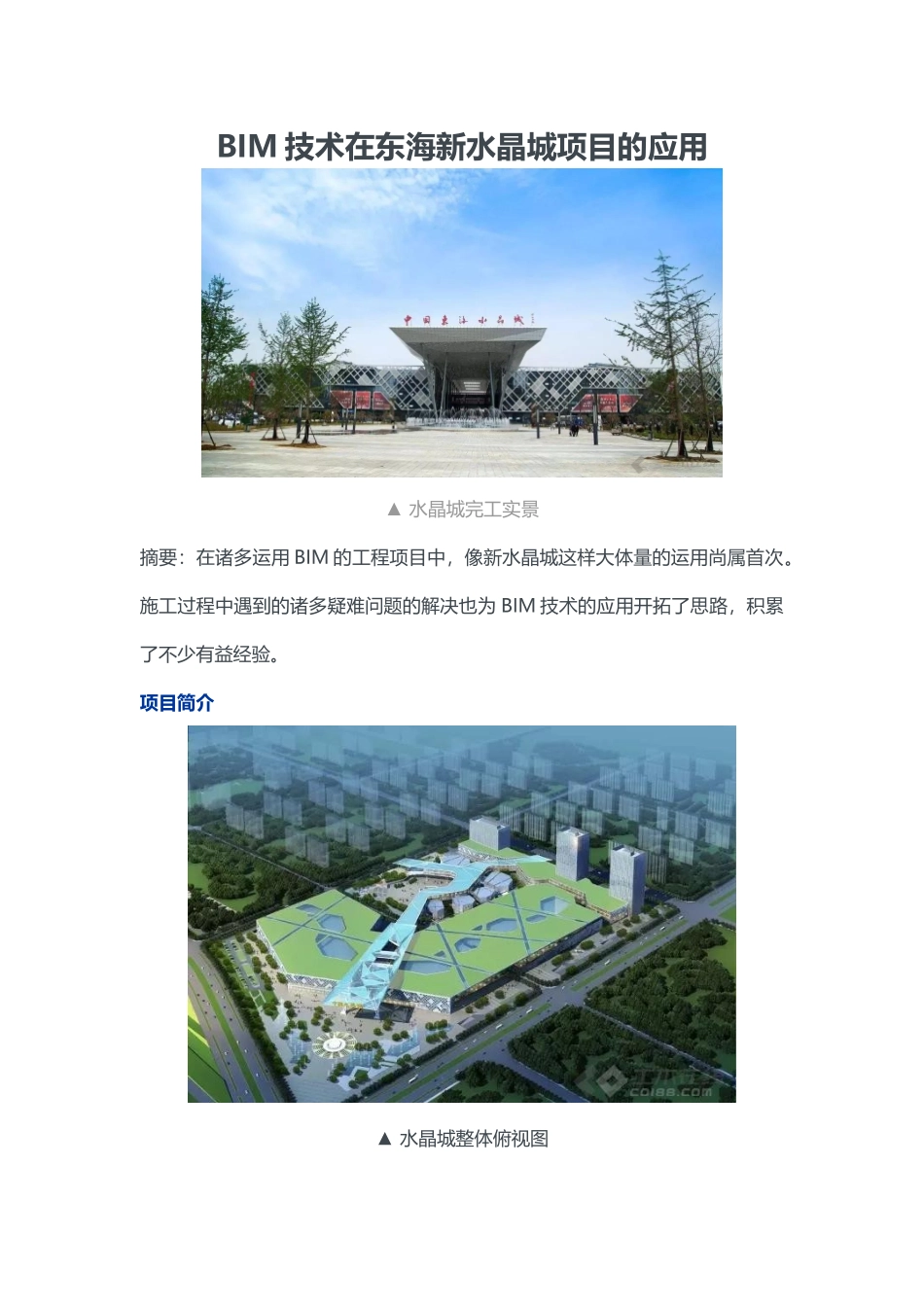

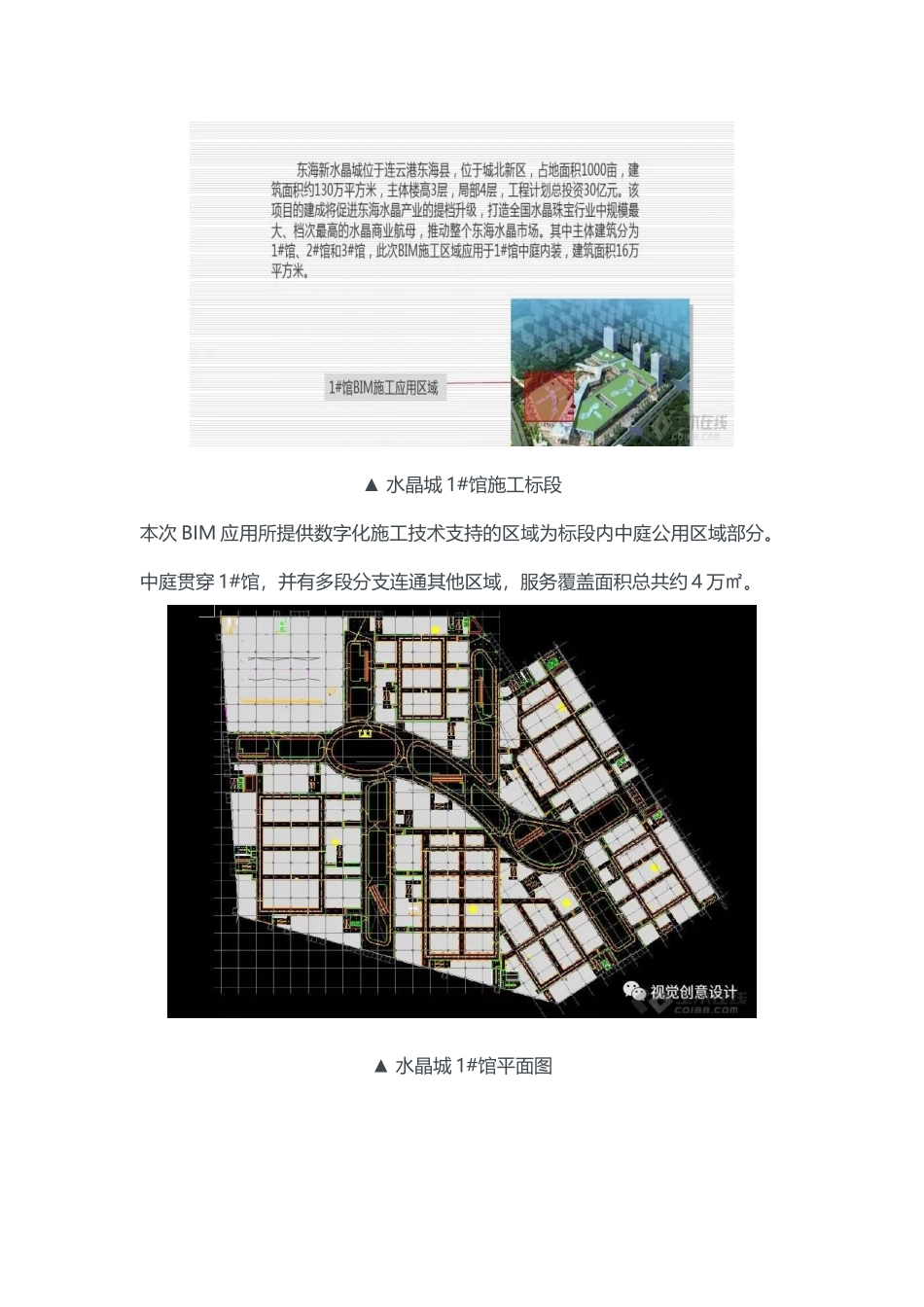

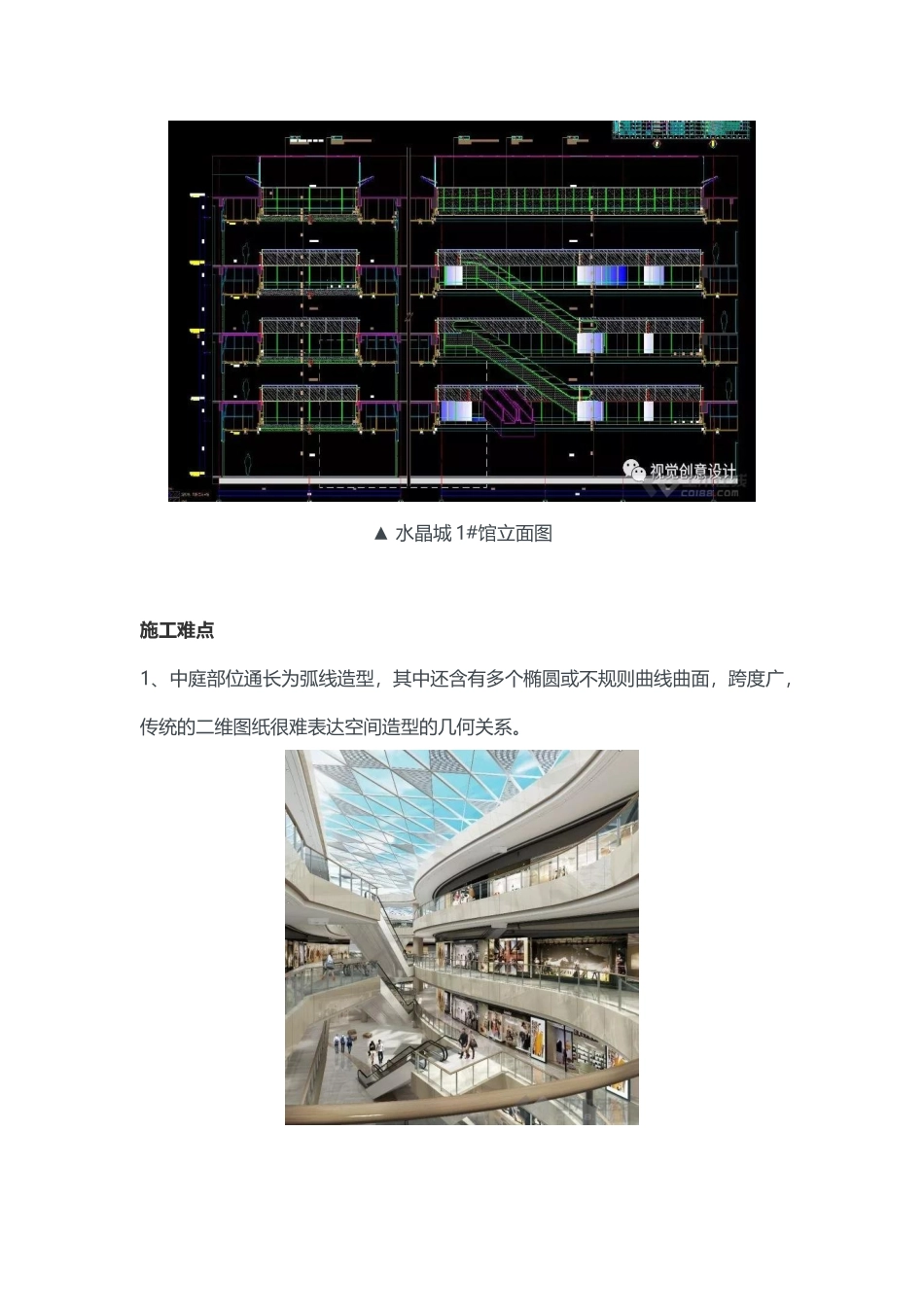

BIM 技术在东海新水晶城项目的应用▲ 水晶城完工实景摘要：在诸多运用 BIM 的工程项目中，像新水晶城这样大体量的运用尚属首次。施工过程中遇到的诸多疑难问题的解决也为 BIM 技术的应用开拓了思路，积累了不少有益经验。项目简介▲ 水晶城整体俯视图▲ 水晶城 1#馆施工标段本次 BIM 应用所提供数字化施工技术支持的区域为标段内中庭公用区域部分。中庭贯穿 1#馆，并有多段分支连通其他区域，服务覆盖面积总共约 4 万㎡。▲ 水晶城 1#馆平面图▲ 水晶城 1#馆立面图施工难点1、中庭部位通长为弧线造型，其中还含有多个椭圆或不规则曲线曲面，跨度广，传统的二维图纸很难表达空间造型的几何关系。▲ 水晶城效果图2、现场土建基层与原设计有多处偏差和变更，现场深化和放线定位等工作难度较大，材料准确下单较为不易。▲ 水晶城现场初期实景3、现场无任何有效控制线或轴线等参考线，且因天气原因，地面长期潮湿泥泞，无法将 BIM 模型中的参照点线施放至一楼，需考虑高层放线。▲ 水晶城现场初期实景4、因是抢工项目，现场交叉施工现场严重，需思考优化施工工序，节约时间。▲ 水晶城现场初期实景5、过程中业主多次变更设计方案，如按一般施工方法则会增加诸多成本。6、工期紧张，临近年底水晶节召开，需在此前完成施工。BIM 助力现场施工1、查看现场，针对此大体量多层扫描作业制定扫描方案，优化扫描路线，以最优质量采集现场点云数据，得出现场真实点云模型。▲ 水晶城 BIM 模型扫描仪是高精度仪器，一站扫描结果可以达到无偏差，多站扫描拼接可达到毫米级精度。但需要多站扫描数据拼接时，扫描时若忽视一些问题，则会导致出现较大的拼接偏差。点云出现偏差，势必后期定点的坐标也会出现偏差，所以保证点云模型精度十分重要。此次扫描将近一百站，扫描空间体量大，涉及面积广，在首次扫描后发现存在较大的偏差，随后现场 BIM 小组尝试多种扫描及数据处理方案，不断分析，总结出了针对不同体量、不同环境下的点云处理方法。2、依据设计图纸建立设计模型，完美体现设计要求。▲ 水晶城 BIM 模型3、对 13 个中庭的设计模型分别在点云模型中模拟安装，碰撞调整。▲ 水晶城 BIM 模型4、方案讨论。提供精确详致的 BIM 模型及现场碰撞数据信息，方便设计、总包、业主和项目部商讨确定深化方案，方便业主和总包现场及时了解现场情况，进行现场协调管理。5、依据确定方案调整模型，进行二次、三次碰撞。碰撞部位之一...
