BIM技术在吉林人民大剧院施工管理中的应用

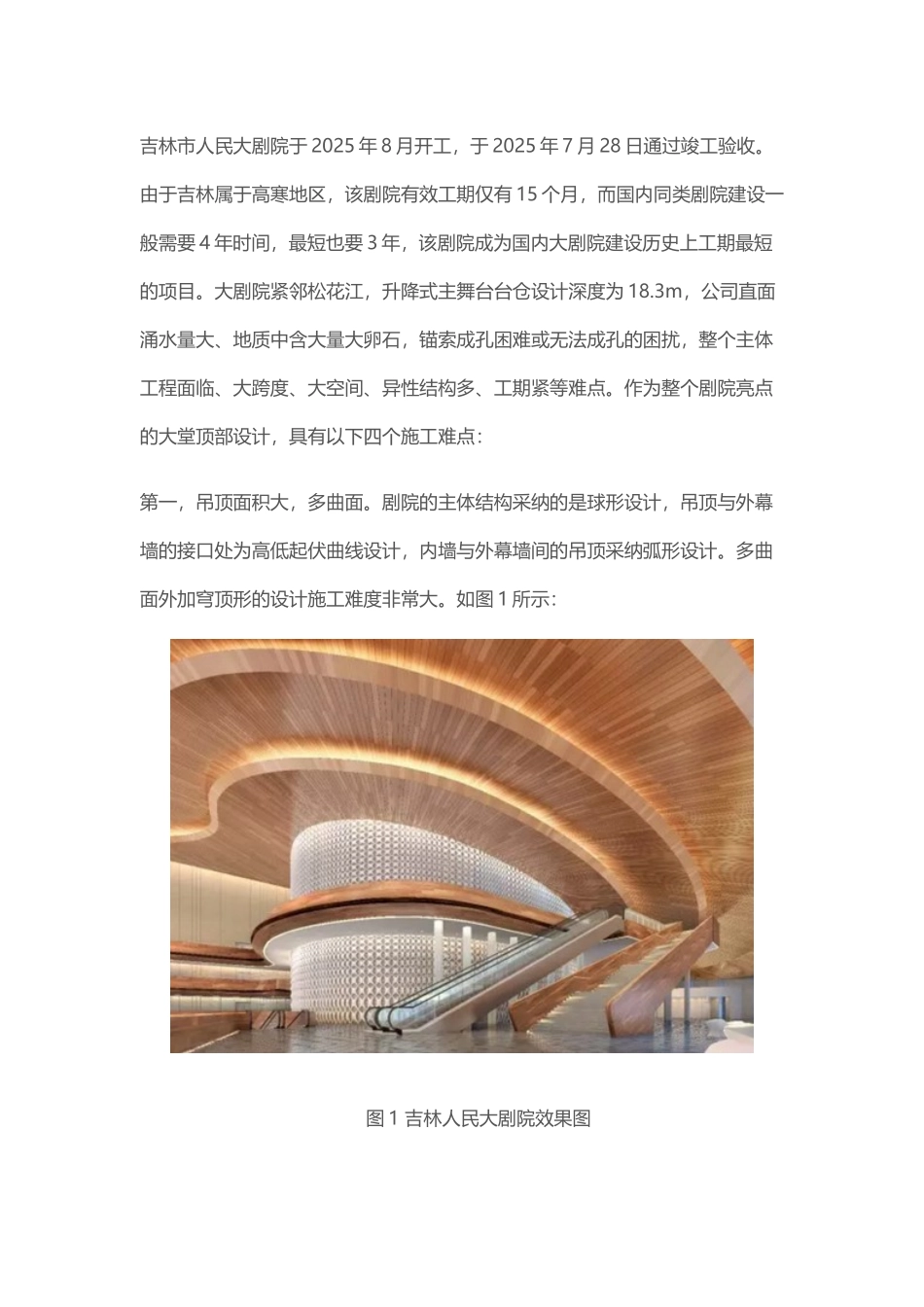

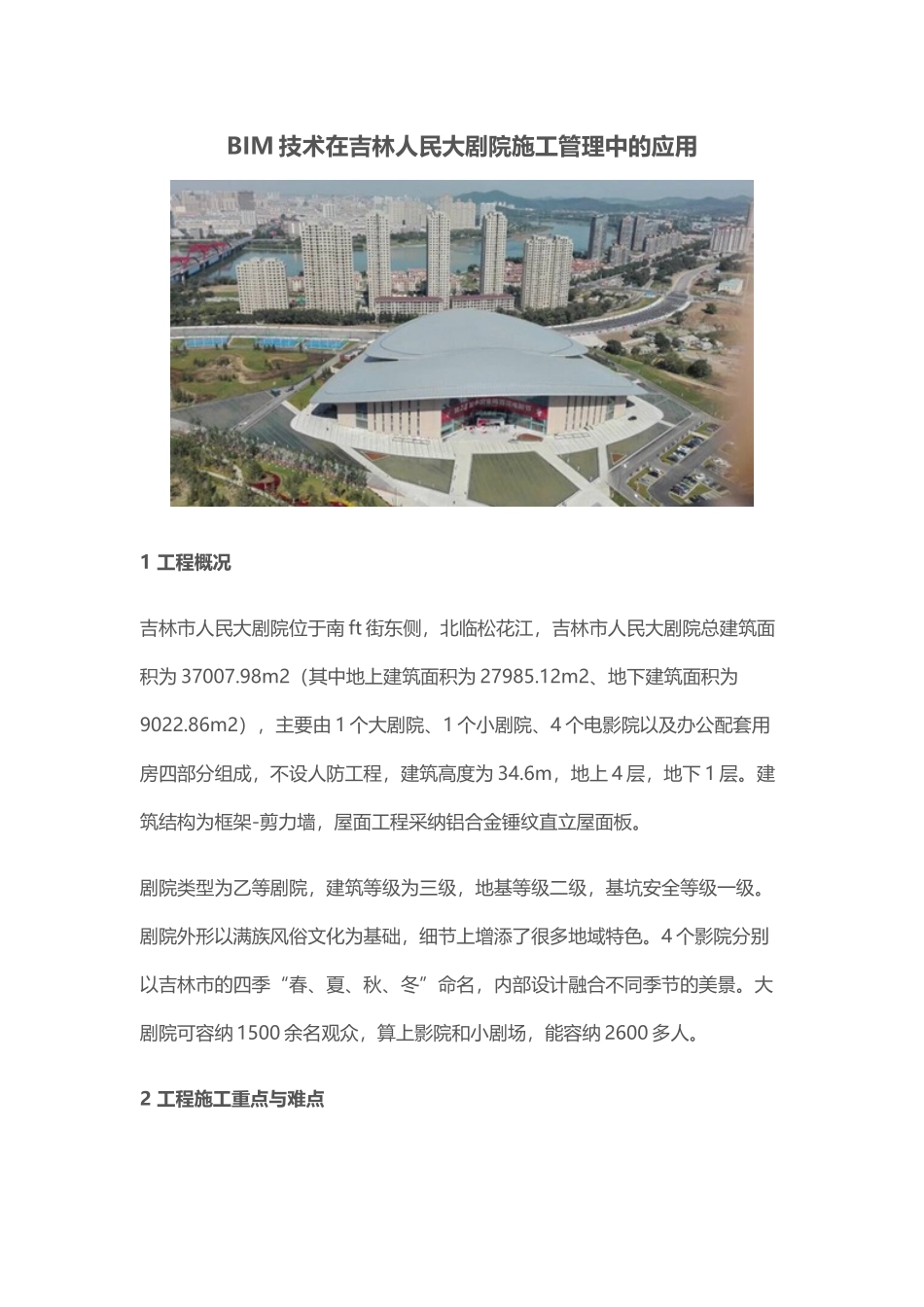

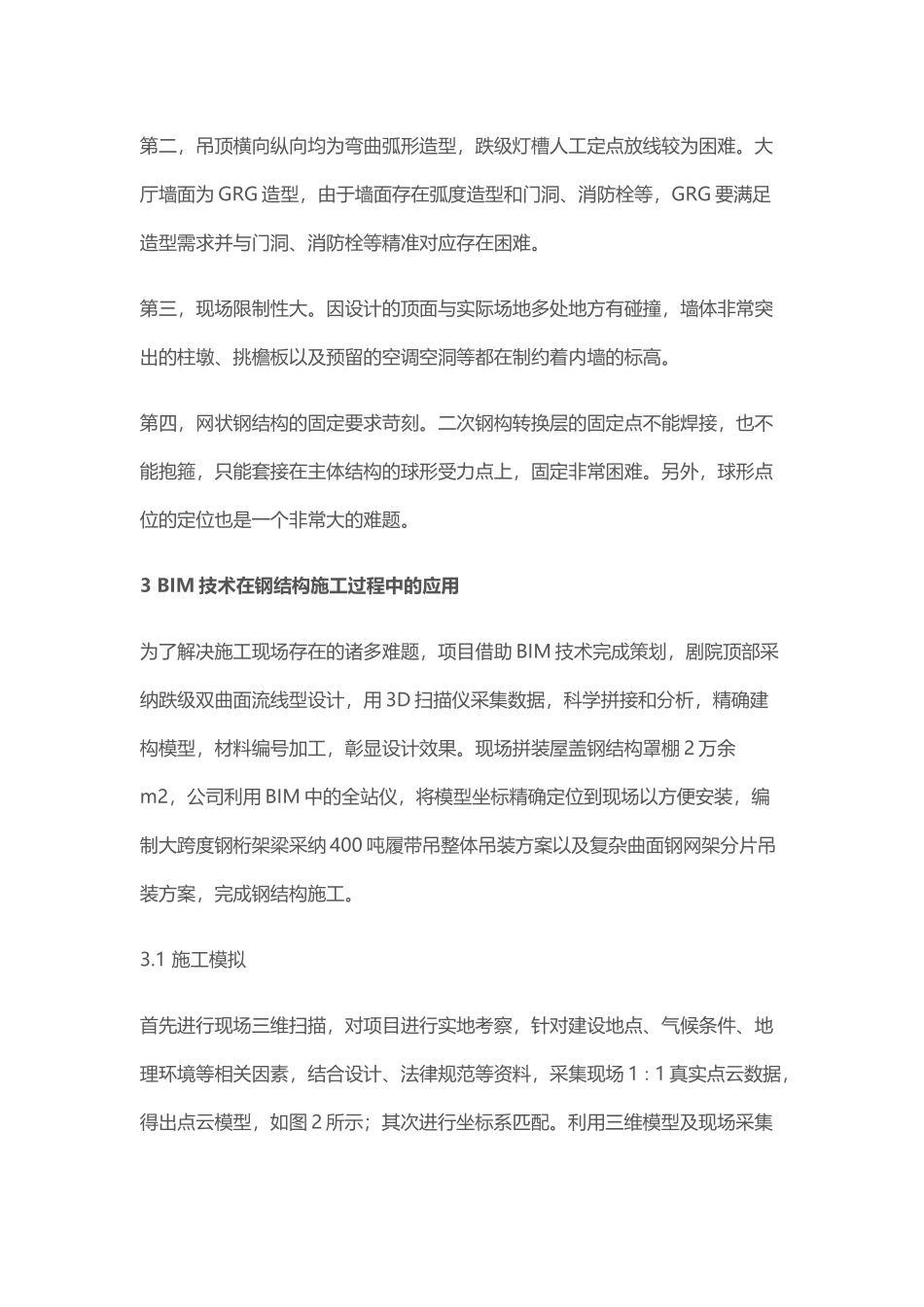

BIM 技术在吉林人民大剧院施工管理中的应用1 工程概况吉林市人民大剧院位于南 ft 街东侧，北临松花江，吉林市人民大剧院总建筑面积为 37007.98m2（其中地上建筑面积为 27985.12m2、地下建筑面积为9022.86m2），主要由 1 个大剧院、1 个小剧院、4 个电影院以及办公配套用房四部分组成，不设人防工程，建筑高度为 34.6m，地上 4 层，地下 1 层。建筑结构为框架-剪力墙，屋面工程采纳铝合金锤纹直立屋面板。剧院类型为乙等剧院，建筑等级为三级，地基等级二级，基坑安全等级一级。剧院外形以满族风俗文化为基础，细节上增添了很多地域特色。4 个影院分别以吉林市的四季“春、夏、秋、冬”命名，内部设计融合不同季节的美景。大剧院可容纳 1500 余名观众，算上影院和小剧场，能容纳 2600 多人。2 工程施工重点与难点吉林市人民大剧院于 2025 年 8 月开工，于 2025 年 7 月 28 日通过竣工验收。由于吉林属于高寒地区，该剧院有效工期仅有 15 个月，而国内同类剧院建设一般需要 4 年时间，最短也要 3 年，该剧院成为国内大剧院建设历史上工期最短的项目。大剧院紧邻松花江，升降式主舞台台仓设计深度为 18.3m，公司直面涌水量大、地质中含大量大卵石，锚索成孔困难或无法成孔的困扰，整个主体工程面临、大跨度、大空间、异性结构多、工期紧等难点。作为整个剧院亮点的大堂顶部设计，具有以下四个施工难点：第一，吊顶面积大，多曲面。剧院的主体结构采纳的是球形设计，吊顶与外幕墙的接口处为高低起伏曲线设计，内墙与外幕墙间的吊顶采纳弧形设计。多曲面外加穹顶形的设计施工难度非常大。如图 1 所示：图 1 吉林人民大剧院效果图第二，吊顶横向纵向均为弯曲弧形造型，跌级灯槽人工定点放线较为困难。大厅墙面为 GRG 造型，由于墙面存在弧度造型和门洞、消防栓等，GRG 要满足造型需求并与门洞、消防栓等精准对应存在困难。第三，现场限制性大。因设计的顶面与实际场地多处地方有碰撞，墙体非常突出的柱墩、挑檐板以及预留的空调空洞等都在制约着内墙的标高。第四，网状钢结构的固定要求苛刻。二次钢构转换层的固定点不能焊接，也不能抱箍，只能套接在主体结构的球形受力点上，固定非常困难。另外，球形点位的定位也是一个非常大的难题。3 BIM 技术在钢结构施工过程中的应用为了解决施工现场存在的诸多难题，项目借助 BIM 技术完成策划，剧院顶部采纳跌级双曲面流线型设计，用 3D 扫描仪采集数据，科...
