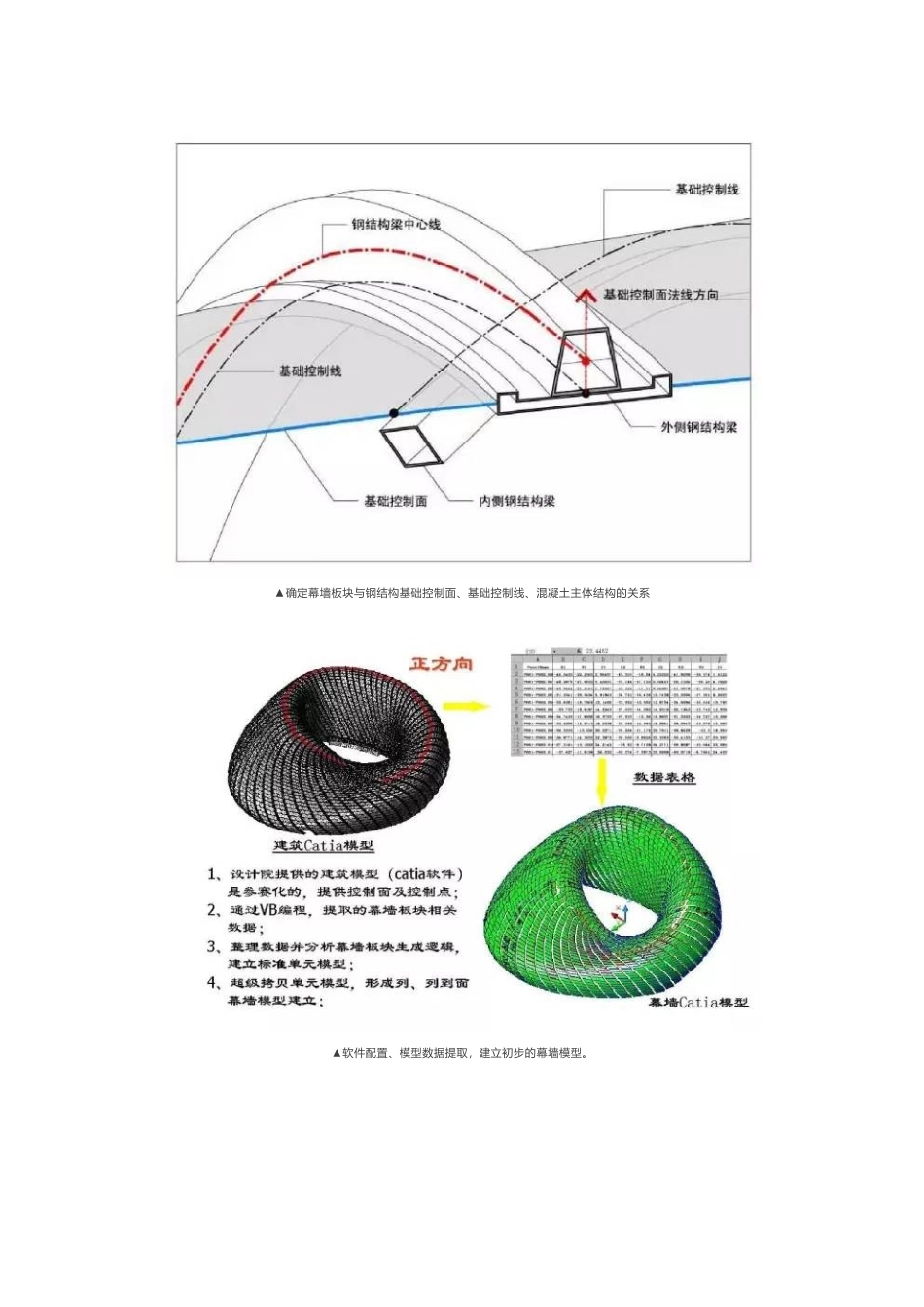

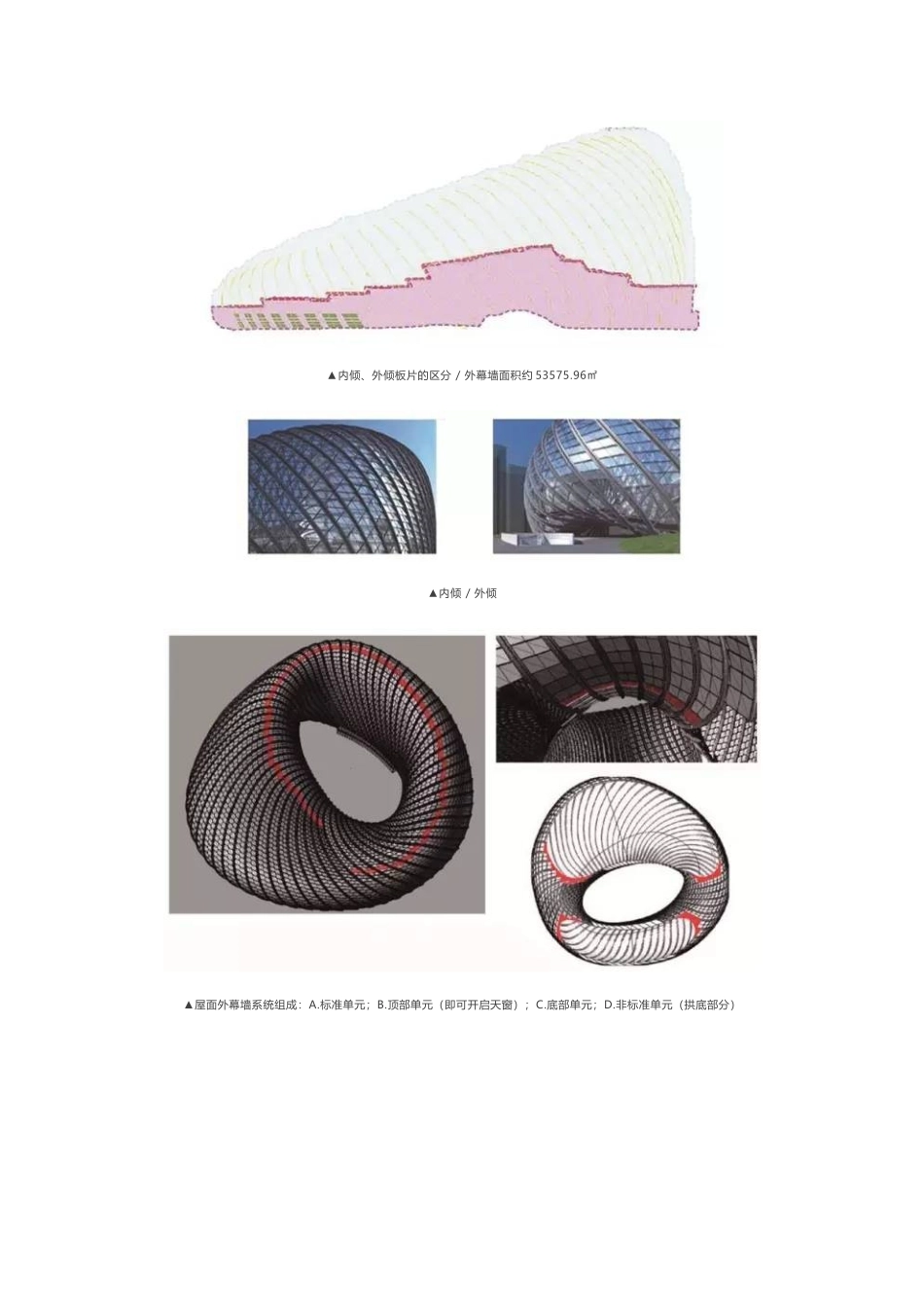

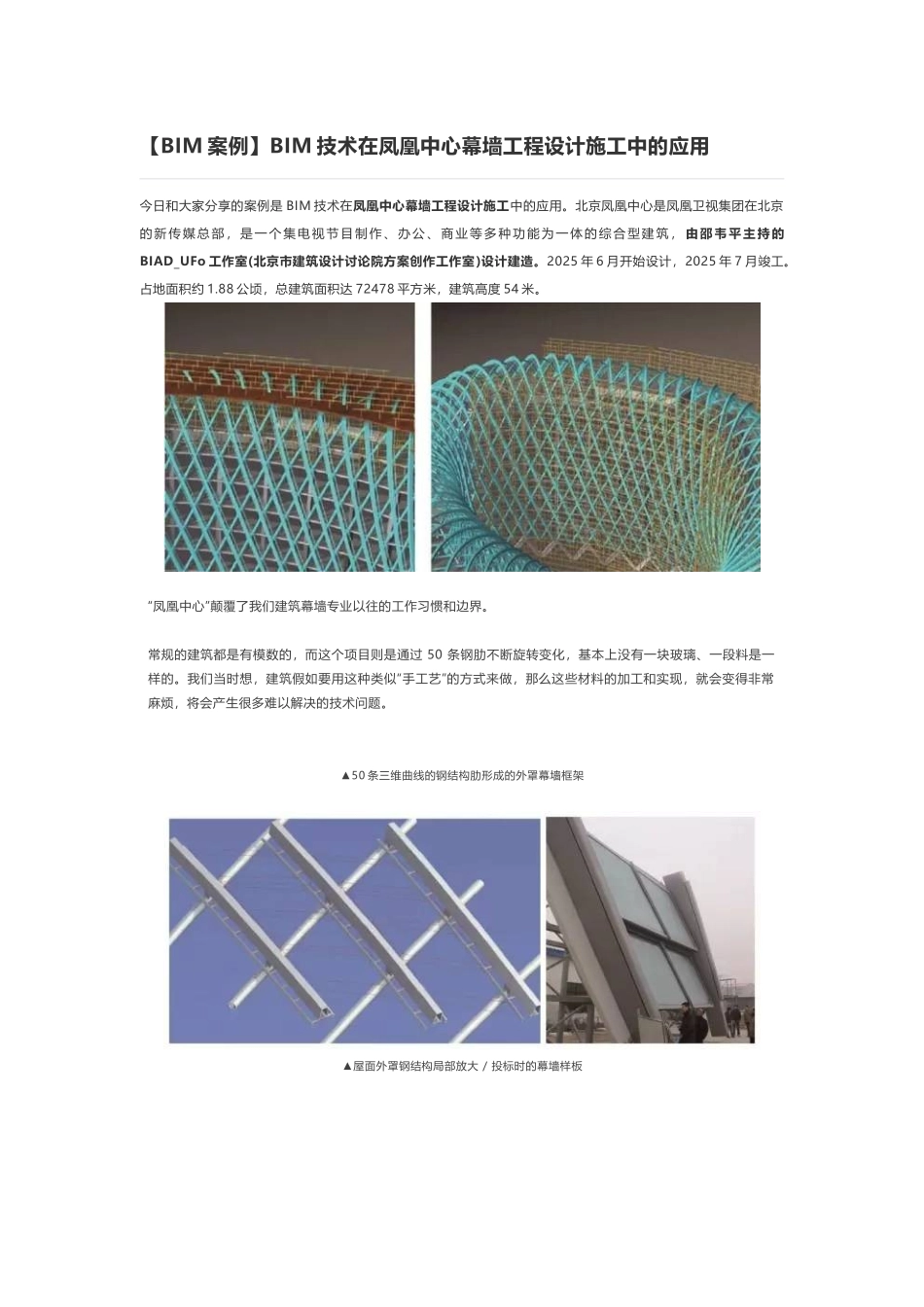

【BIM 案例】BIM 技术在凤凰中心幕墙工程设计施工中的应用今日和大家分享的案例是 BIM 技术在凤凰中心幕墙工程设计施工中的应用。北京凤凰中心是凤凰卫视集团在北京的 新 传 媒 总 部 ， 是 一 个 集 电 视 节 目 制 作 、 办 公 、 商 业 等 多 种 功 能 为 一 体 的 综 合 型 建 筑 ， 由 邵 韦 平 主 持 的BIAD_UFo 工作室(北京市建筑设计讨论院方案创作工作室)设计建造。2025 年 6 月开始设计，2025 年 7 月竣工。占地面积约 1.88 公顷，总建筑面积达 72478 平方米，建筑高度 54 米。“凤凰中心”颠覆了我们建筑幕墙专业以往的工作习惯和边界。常规的建筑都是有模数的，而这个项目则是通过 50 条钢肋不断旋转变化，基本上没有一块玻璃、一段料是一样的。我们当时想，建筑假如要用这种类似“手工艺”的方式来做，那么这些材料的加工和实现，就会变得非常麻烦，将会产生很多难以解决的技术问题。▲50 条三维曲线的钢结构肋形成的外罩幕墙框架▲屋面外罩钢结构局部放大 / 投标时的幕墙样板▲内倾、外倾板片的区分 / 外幕墙面积约 53575.96㎡▲内倾 / 外倾▲屋面外幕墙系统组成：A.标准单元；B.顶部单元（即可开启天窗）；C.底部单元；D.非标准单元（拱底部分）▲确定幕墙板块与钢结构基础控制面、基础控制线、混凝土主体结构的关系▲软件配置、模型数据提取，建立初步的幕墙模型。▲幕墙模型生成的定位加工、安装控制数据、逆向校核▲通过对支撑钢结构误差测量，确定实体与理论模型误差▲四点支撑支座设计▲圆立柱组框▲单元板块衔接对插▲单元板块衔接对插▲热工性能设计▲幕墙深化设计节点；纵横剖面▲测量防线原则▲单元幕墙定位与支座定位▲现场实测与理论模型值的校核▲支座自由度：可左右调±25mm，上下调±30mm▲钢抱箍▲施工误差的控制：各施工分区间：预留收拢位置板块，消化变形▲施工误差的控制：施工分区内同步，对称安装▲施工误差的控制：分段安装，分级控制▲满堂架脚手架效果图与内外多排脚手架效果图▲脚手架搭设、实施▲铝板根据边界曲线建立曲面▲俯视幕墙工程整体演进
