BIM技术在大型工业设计中的应用VIP专享

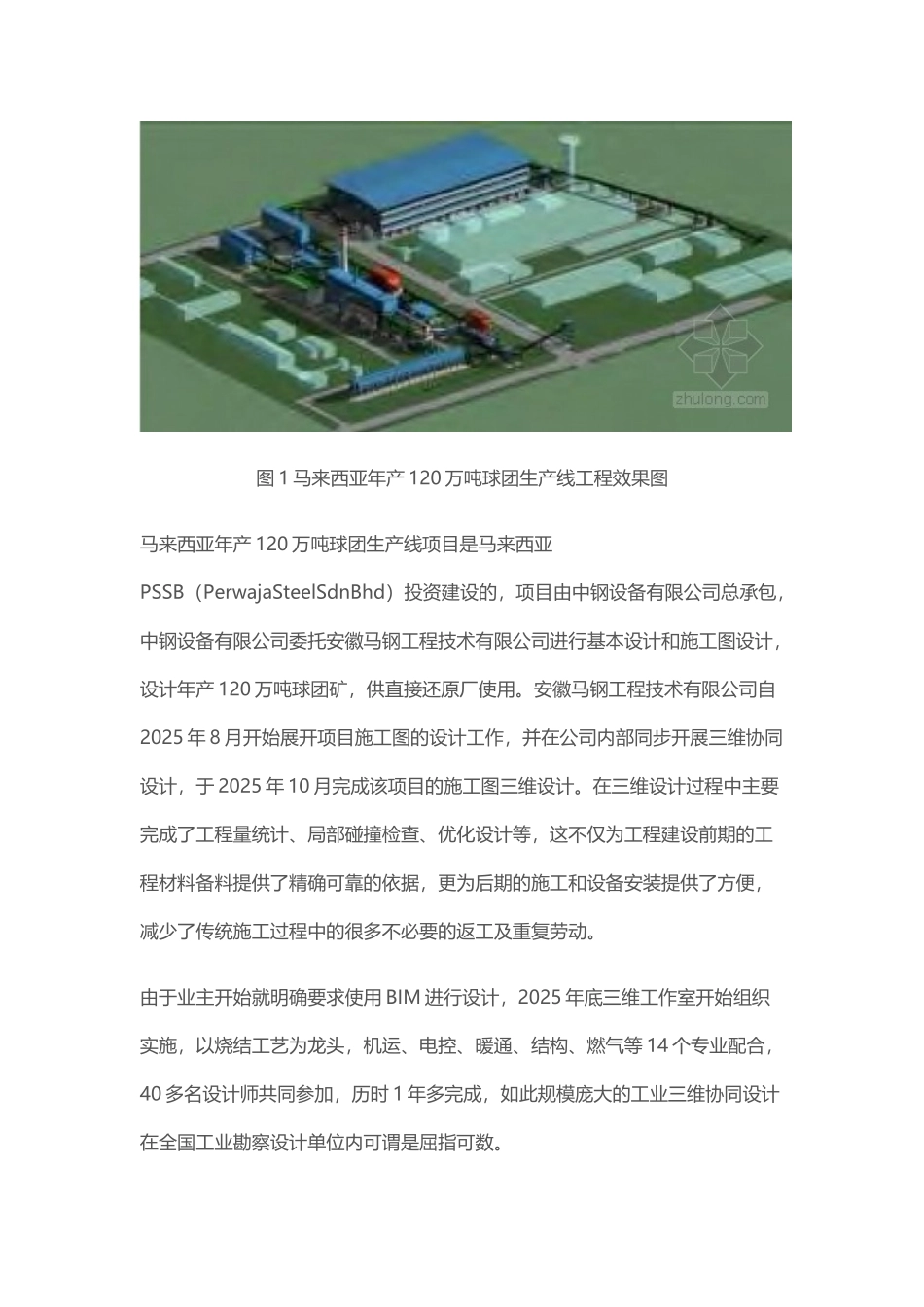

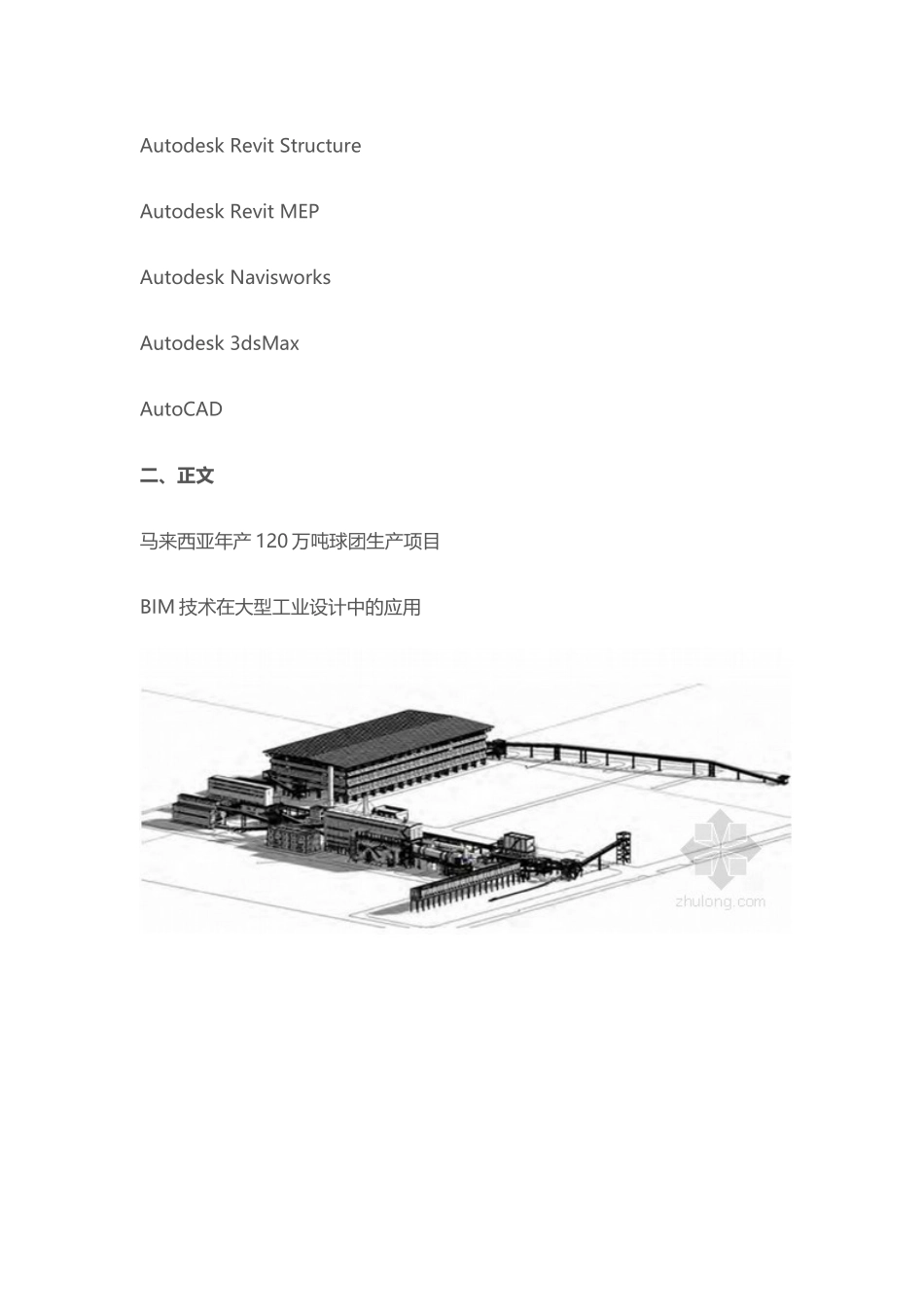

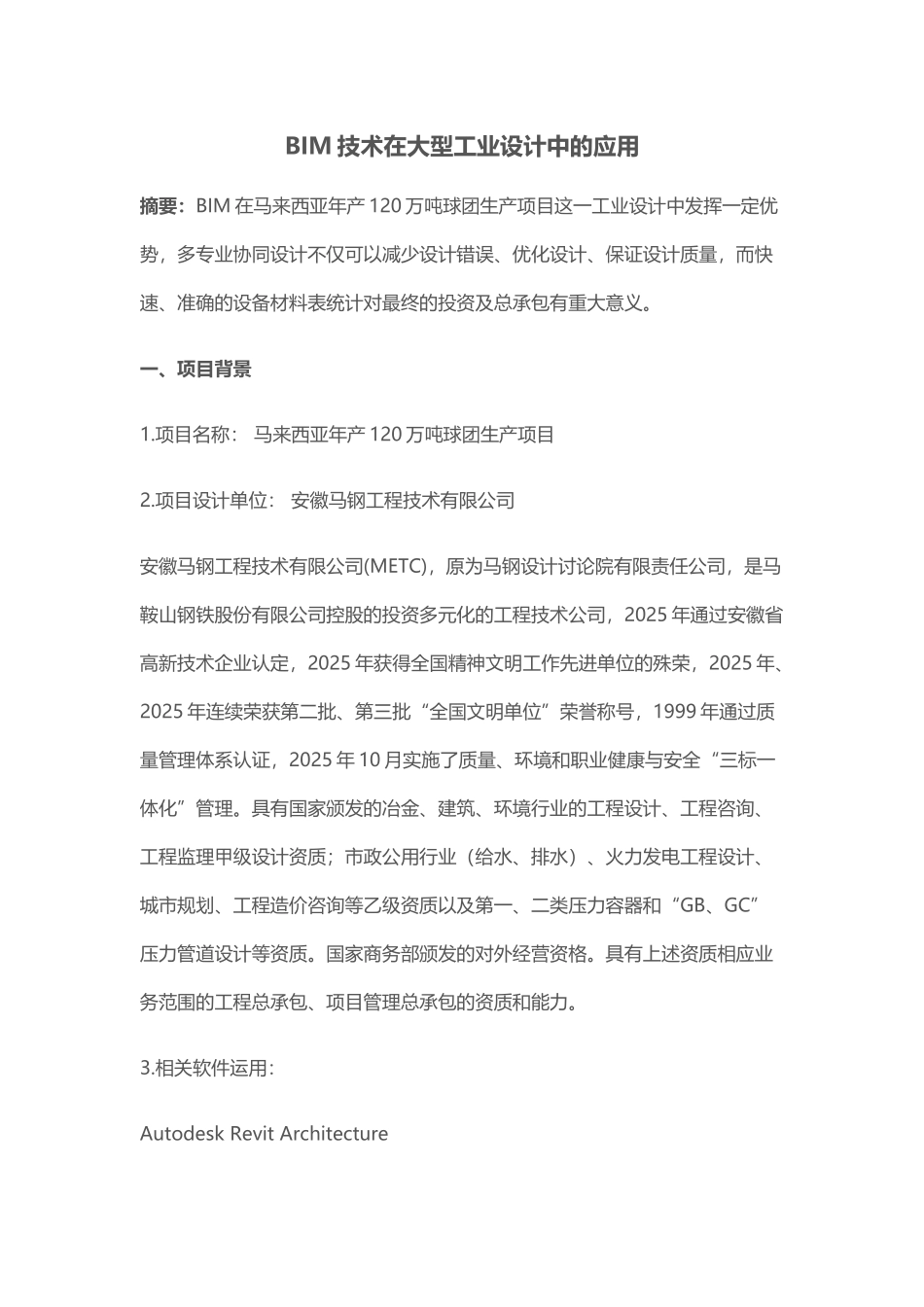

BIM 技术在大型工业设计中的应用摘要：BIM 在马来西亚年产 120 万吨球团生产项目这一工业设计中发挥一定优势，多专业协同设计不仅可以减少设计错误、优化设计、保证设计质量，而快速、准确的设备材料表统计对最终的投资及总承包有重大意义。一、项目背景1.项目名称： 马来西亚年产 120 万吨球团生产项目2.项目设计单位： 安徽马钢工程技术有限公司安徽马钢工程技术有限公司(METC)，原为马钢设计讨论院有限责任公司，是马鞍山钢铁股份有限公司控股的投资多元化的工程技术公司，2025 年通过安徽省高新技术企业认定，2025 年获得全国精神文明工作先进单位的殊荣，2025 年、2025 年连续荣获第二批、第三批“全国文明单位”荣誉称号，1999 年通过质量管理体系认证，2025 年 10 月实施了质量、环境和职业健康与安全“三标一体化”管理。具有国家颁发的冶金、建筑、环境行业的工程设计、工程咨询、工程监理甲级设计资质；市政公用行业（给水、排水）、火力发电工程设计、城市规划、工程造价咨询等乙级资质以及第一、二类压力容器和“GB、GC”压力管道设计等资质。国家商务部颁发的对外经营资格。具有上述资质相应业务范围的工程总承包、项目管理总承包的资质和能力。3.相关软件运用：Autodesk Revit ArchitectureAutodesk Revit StructureAutodesk Revit MEPAutodesk NavisworksAutodesk 3dsMaxAutoCAD二、正文马来西亚年产 120 万吨球团生产项目BIM 技术在大型工业设计中的应用图 1 马来西亚年产 120 万吨球团生产线工程效果图马来西亚年产 120 万吨球团生产线项目是马来西亚PSSB（PerwajaSteelSdnBhd）投资建设的，项目由中钢设备有限公司总承包，中钢设备有限公司委托安徽马钢工程技术有限公司进行基本设计和施工图设计，设计年产 120 万吨球团矿，供直接还原厂使用。安徽马钢工程技术有限公司自2025 年 8 月开始展开项目施工图的设计工作，并在公司内部同步开展三维协同设计，于 2025 年 10 月完成该项目的施工图三维设计。在三维设计过程中主要完成了工程量统计、局部碰撞检查、优化设计等，这不仅为工程建设前期的工程材料备料提供了精确可靠的依据，更为后期的施工和设备安装提供了方便，减少了传统施工过程中的很多不必要的返工及重复劳动。由于业主开始就明确要求使用 BIM 进行设计，2025 年底三维工作室开始组织实施，以烧结工艺为龙头，机运、电控、暖通、结构、燃气等 14 个专业配合，40 多...
