BIM数字化管理桥梁设计与施工案例

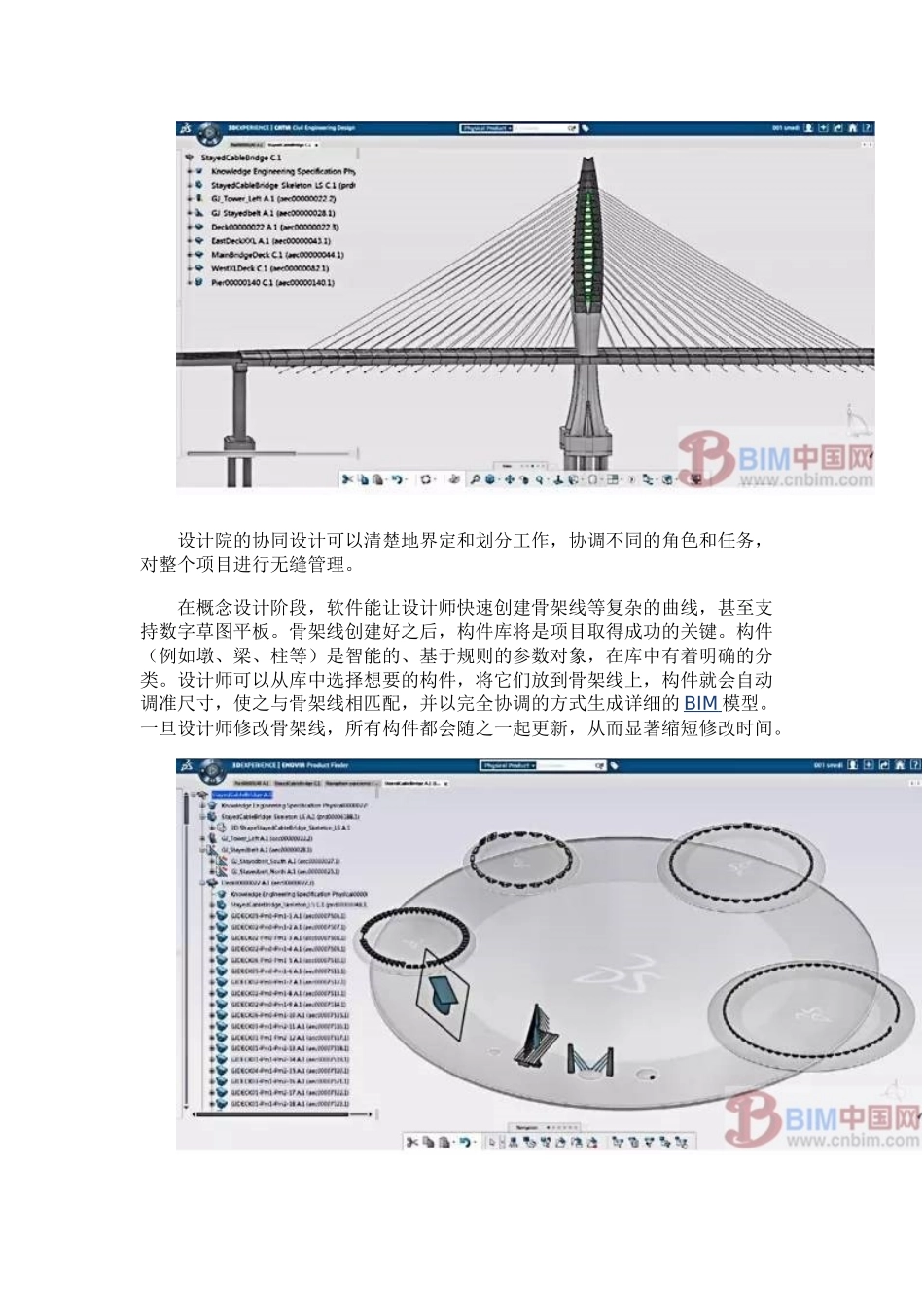

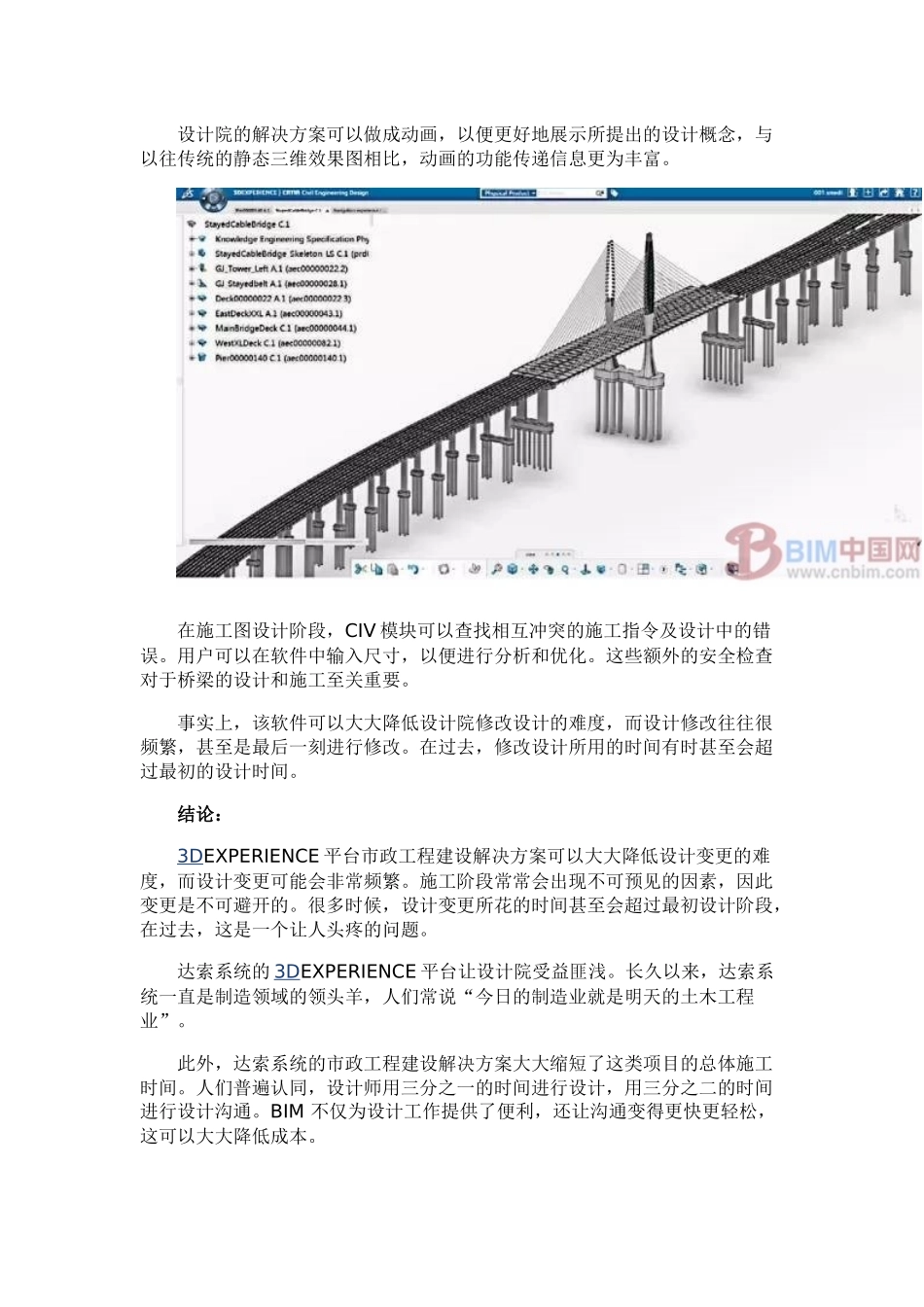

上海市政工程设计讨论总院拥有超强的桥梁设计能力，上海的大型桥梁几乎全由该院设计。当然，设计院的工程项目绝不仅限于上海。江西省的赣江二桥就是一个很好的例子。主塔采纳“鱼形”设计，与周围景观浑然天成。这座桥梁结构复杂，上面是钢结构，下面是混凝土结构，中间是钢混结合段。BIM明确了每位工程师的分工及各自负责的部分。桥梁的设计工作由设计院牵头，不同专业的工程师相互协作。项目经理是一位土木设计高级工程师，一位工程师专门负责骨架设计。骨架决定了整座大桥的设计框架。设计团队中还有一名工程师专门负责钢结构，以及一位设计师负责为大桥的各种构件做构件库。设计院的协同设计可以清楚地界定和划分工作，协调不同的角色和任务，对整个项目进行无缝管理。在概念设计阶段，软件能让设计师快速创建骨架线等复杂的曲线，甚至支持数字草图平板。骨架线创建好之后，构件库将是项目取得成功的关键。构件（例如墩、梁、柱等）是智能的、基于规则的参数对象，在库中有着明确的分类。设计师可以从库中选择想要的构件，将它们放到骨架线上，构件就会自动调准尺寸，使之与骨架线相匹配，并以完全协调的方式生成详细的 BIM 模型。一旦设计师修改骨架线，所有构件都会随之一起更新，从而显著缩短修改时间。设计院的解决方案可以做成动画，以便更好地展示所提出的设计概念，与以往传统的静态三维效果图相比，动画的功能传递信息更为丰富。在施工图设计阶段，CIV 模块可以查找相互冲突的施工指令及设计中的错误。用户可以在软件中输入尺寸，以便进行分析和优化。这些额外的安全检查对于桥梁的设计和施工至关重要。事实上，该软件可以大大降低设计院修改设计的难度，而设计修改往往很频繁，甚至是最后一刻进行修改。在过去，修改设计所用的时间有时甚至会超过最初的设计时间。结论：3DEXPERIENCE 平台市政工程建设解决方案可以大大降低设计变更的难度，而设计变更可能会非常频繁。施工阶段常常会出现不可预见的因素，因此变更是不可避开的。很多时候，设计变更所花的时间甚至会超过最初设计阶段，在过去，这是一个让人头疼的问题。达索系统的 3DEXPERIENCE 平台让设计院受益匪浅。长久以来，达索系统一直是制造领域的领头羊，人们常说“今日的制造业就是明天的土木工程业”。此外，达索系统的市政工程建设解决方案大大缩短了这类项目的总体施工时间。人们普遍认同，设计师用三分之一的时间进行设计，用三分之二的时间进行设计沟通。BIM 不...
