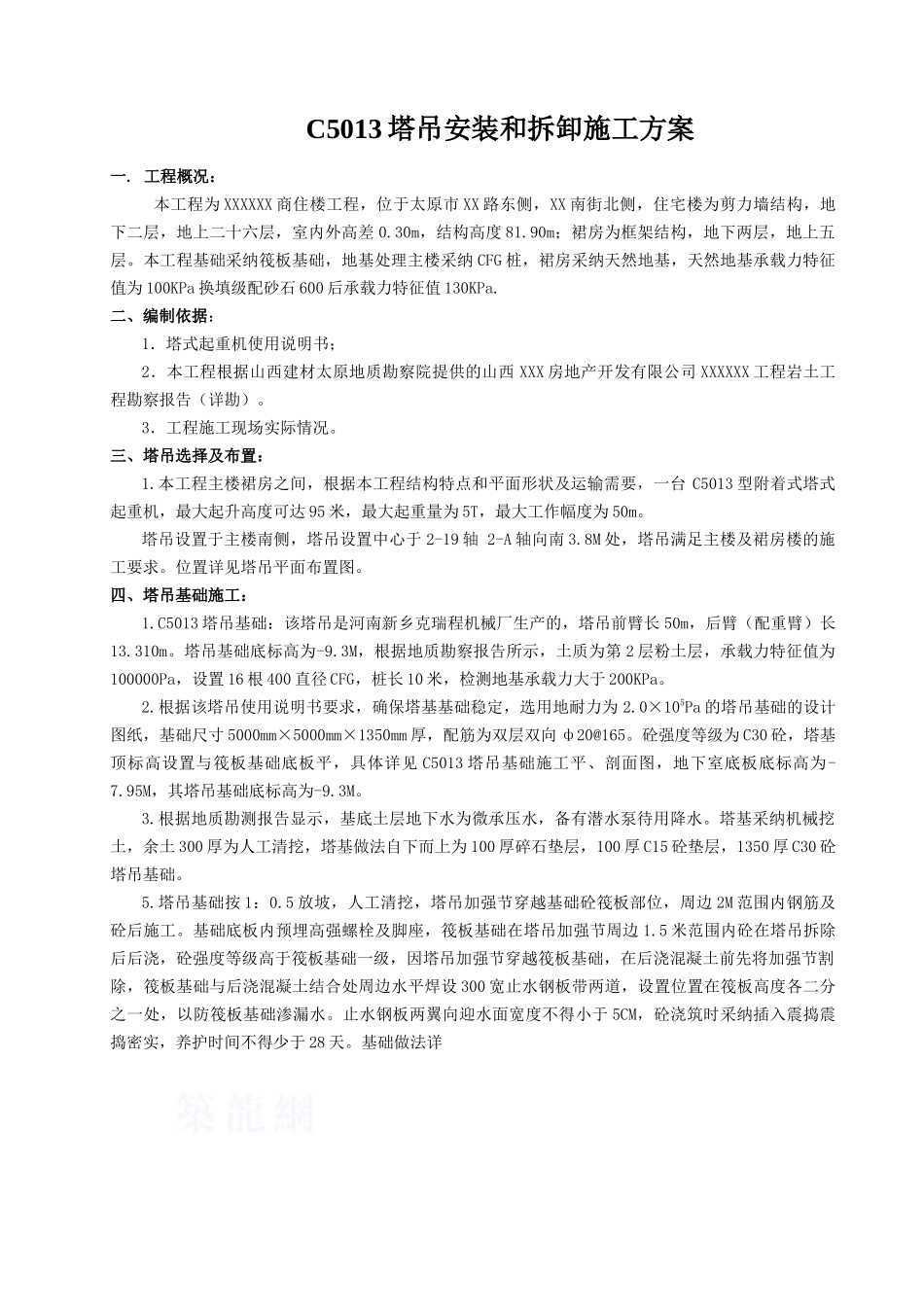

商住楼项目塔吊安拆方案 C5013 塔吊安装和拆卸施工方案一. 工程概况：本工程为 XXXXXX 商住楼工程，位于太原市 XX 路东侧，XX 南街北侧，住宅楼为剪力墙结构，地下二层，地上二十六层，室内外高差 0.30m，结构高度 81.90m；裙房为框架结构，地下两层，地上五层。本工程基础采纳筏板基础，地基处理主楼采纳 CFG 桩，裙房采纳天然地基，天然地基承载力特征值为 100KPa 换填级配砂石 600 后承载力特征值 130KPa.二、编制依据：1．塔式起重机使用说明书；2．本工程根据山西建材太原地质勘察院提供的山西 XXX 房地产开发有限公司 XXXXXX 工程岩土工程勘察报告（详勘）。3．工程施工现场实际情况。三、塔吊选择及布置：1.本工程主楼裙房之间，根据本工程结构特点和平面形状及运输需要，一台 C5013 型附着式塔式起重机，最大起升高度可达 95 米，最大起重量为 5T，最大工作幅度为 50m。 塔吊设置于主楼南侧，塔吊设置中心于 2-19 轴 2-A 轴向南 3.8M 处，塔吊满足主楼及裙房楼的施工要求。位置详见塔吊平面布置图。四、塔吊基础施工：1.C5013 塔吊基础：该塔吊是河南新乡克瑞程机械厂生产的，塔吊前臂长 50m，后臂（配重臂）长13.310m。塔吊基础底标高为-9.3M，根据地质勘察报告所示，土质为第 2 层粉土层，承载力特征值为100000Pa，设置 16 根 400 直径 CFG，桩长 10 米，检测地基承载力大于 200KPa。 2.根据该塔吊使用说明书要求，确保塔基基础稳定，选用地耐力为 2.0×105Pa 的塔吊基础的设计图纸，基础尺寸 5000mm×5000mm×1350mm 厚，配筋为双层双向 ф20@165。砼强度等级为 C30 砼，塔基顶标高设置与筏板基础底板平，具体详见 C5013 塔吊基础施工平、剖面图，地下室底板底标高为-7.95M，其塔吊基础底标高为-9.3M。3.根据地质勘测报告显示，基底土层地下水为微承压水，备有潜水泵待用降水。塔基采纳机械挖土，余土 300 厚为人工清挖，塔基做法自下而上为 100 厚碎石垫层，100 厚 C15 砼垫层，1350 厚 C30 砼塔吊基础。5.塔吊基础按 1：0.5 放坡，人工清挖，塔吊加强节穿越基础砼筏板部位，周边 2M 范围内钢筋及砼后施工。基础底板内预埋高强螺栓及脚座，筏板基础在塔吊加强节周边 1.5 米范围内砼在塔吊拆除后后浇，砼强度等级高于筏板基础一级，因塔吊加强节穿越筏板基础，在后浇混凝土前先将加强节割除，筏板基础与后浇混凝土结合处周边水平焊设 300 宽止水钢板带两道...
