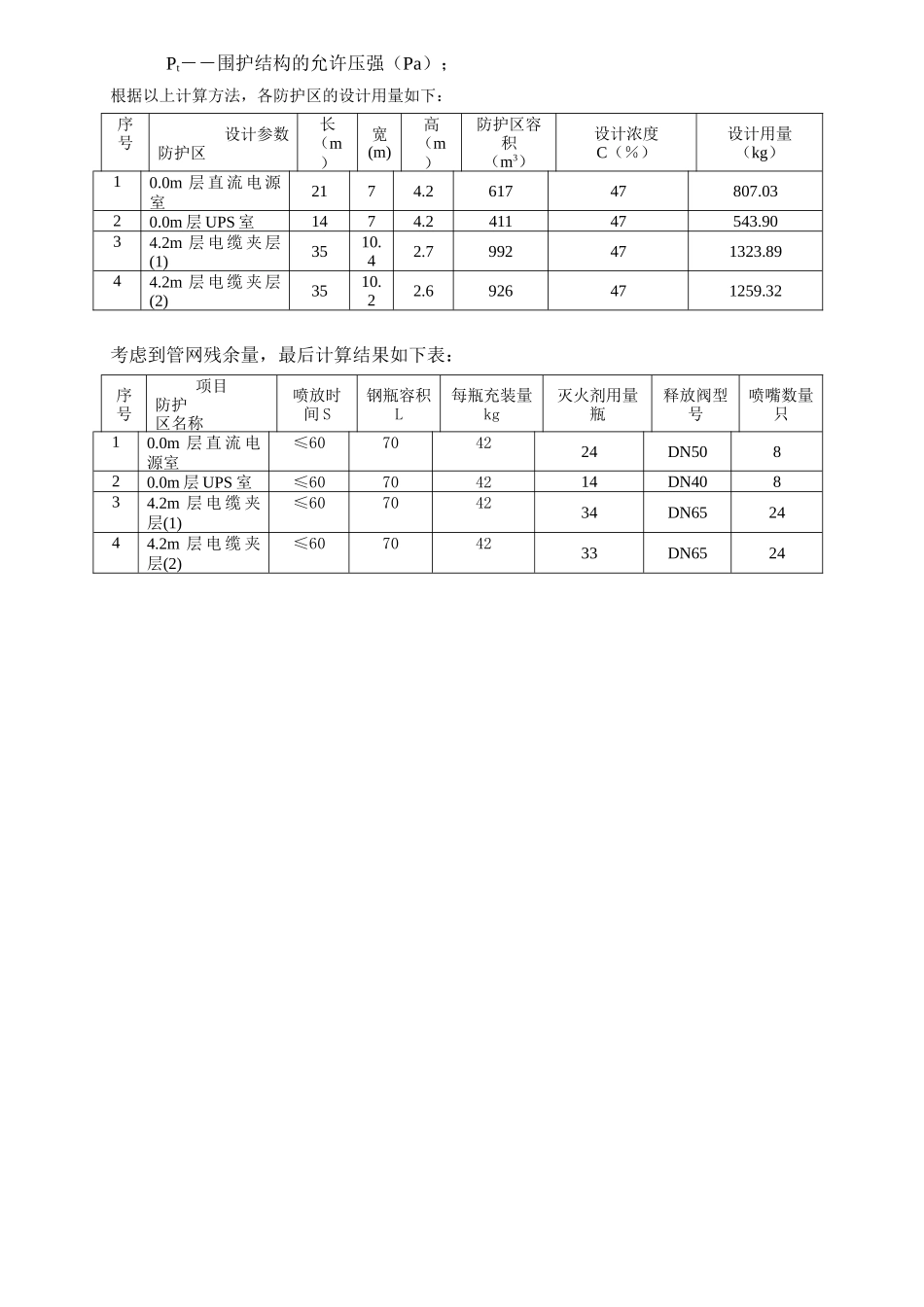

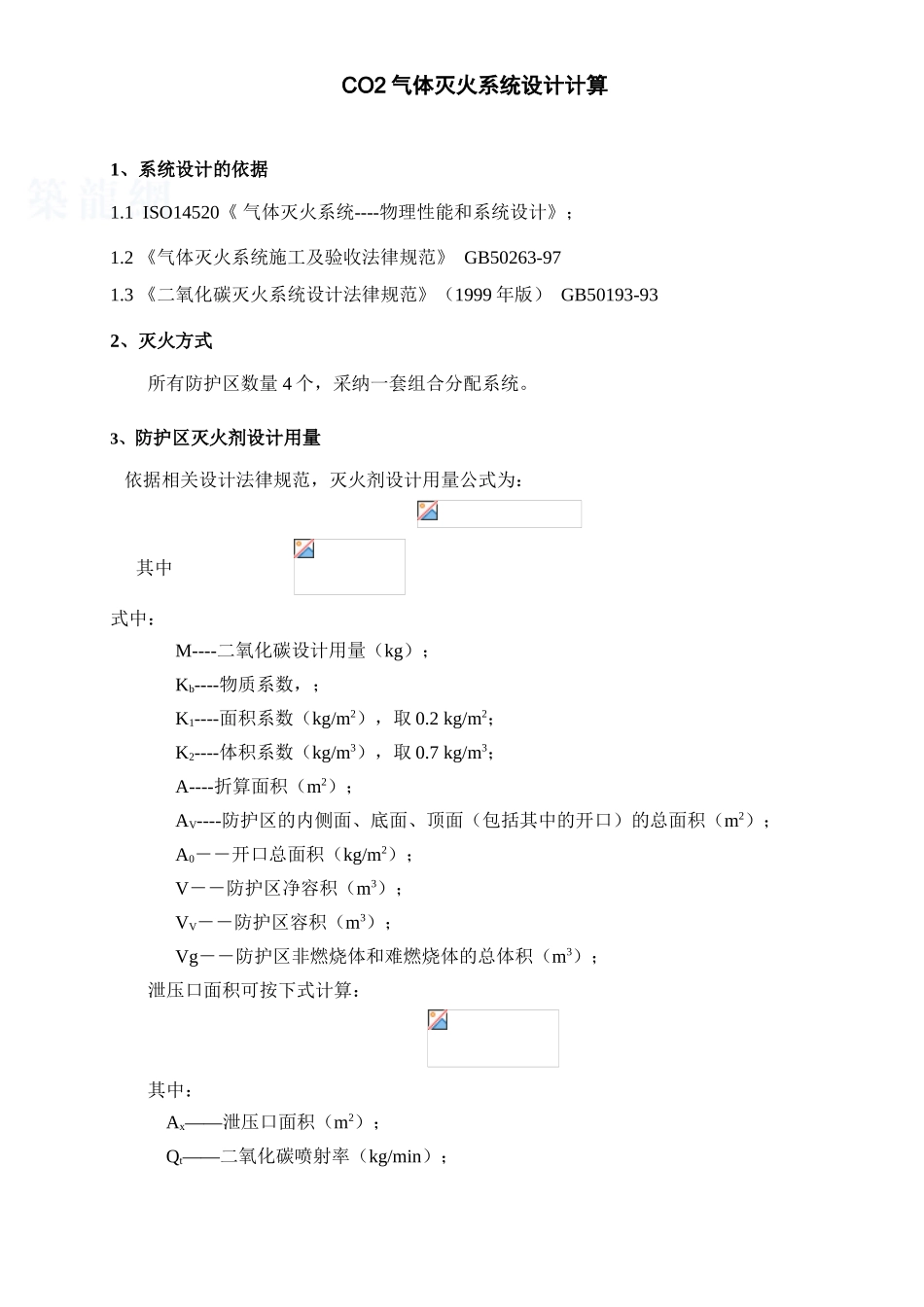

CO2 气体灭火系统设计计算 1、系统设计的依据1.1 ISO14520《 气体灭火系统----物理性能和系统设计》；1.2 《气体灭火系统施工及验收法律规范》 GB50263-971.3 《二氧化碳灭火系统设计法律规范》（1999 年版） GB50193-932、灭火方式所有防护区数量 4 个，采纳一套组合分配系统。3、防护区灭火剂设计用量 依据相关设计法律规范，灭火剂设计用量公式为：其中 式中：M----二氧化碳设计用量（kg）；Kb----物质系数，；K1----面积系数（kg/m2），取 0.2 kg/m2；K2----体积系数（kg/m3），取 0.7 kg/m3；A----折算面积（m2）；AV----防护区的内侧面、底面、顶面（包括其中的开口）的总面积（m2）； A0――开口总面积（kg/m2）；V――防护区净容积（m3）；VV――防护区容积（m3）；Vg――防护区非燃烧体和难燃烧体的总体积（m3）；泄压口面积可按下式计算：其中： Ax――泄压口面积（m2）； Qt――二氧化碳喷射率（kg/min）； Pt――围护结构的允许压强（Pa）；根据以上计算方法，各防护区的设计用量如下：序号设计参数防护区长（m）宽(m)高（m）防护区容积（m3）设计浓度C（％）设计用量（kg）10.0m 层 直 流 电 源室2174.261747807.03 20.0m 层 UPS 室1474.241147543.90 34.2m 层 电 缆 夹 层(1)3510.42.7992471323.89 44.2m 层 电 缆 夹 层(2)3510.22.6926471259.32 考虑到管网残余量，最后计算结果如下表：序号项目防护区名称喷放时间 S钢瓶容积 L每瓶充装量 kg灭火剂用量 瓶释放阀型号喷嘴数量只10.0m 层 直 流 电源室≤60704224DN50820.0m 层 UPS 室≤60704214DN40834.2m 层 电 缆 夹层(1)≤60704234DN652444.2m 层 电 缆 夹层(2)≤60704233DN6524
