DW2-35型少油断路器检修工艺导则VIP专享

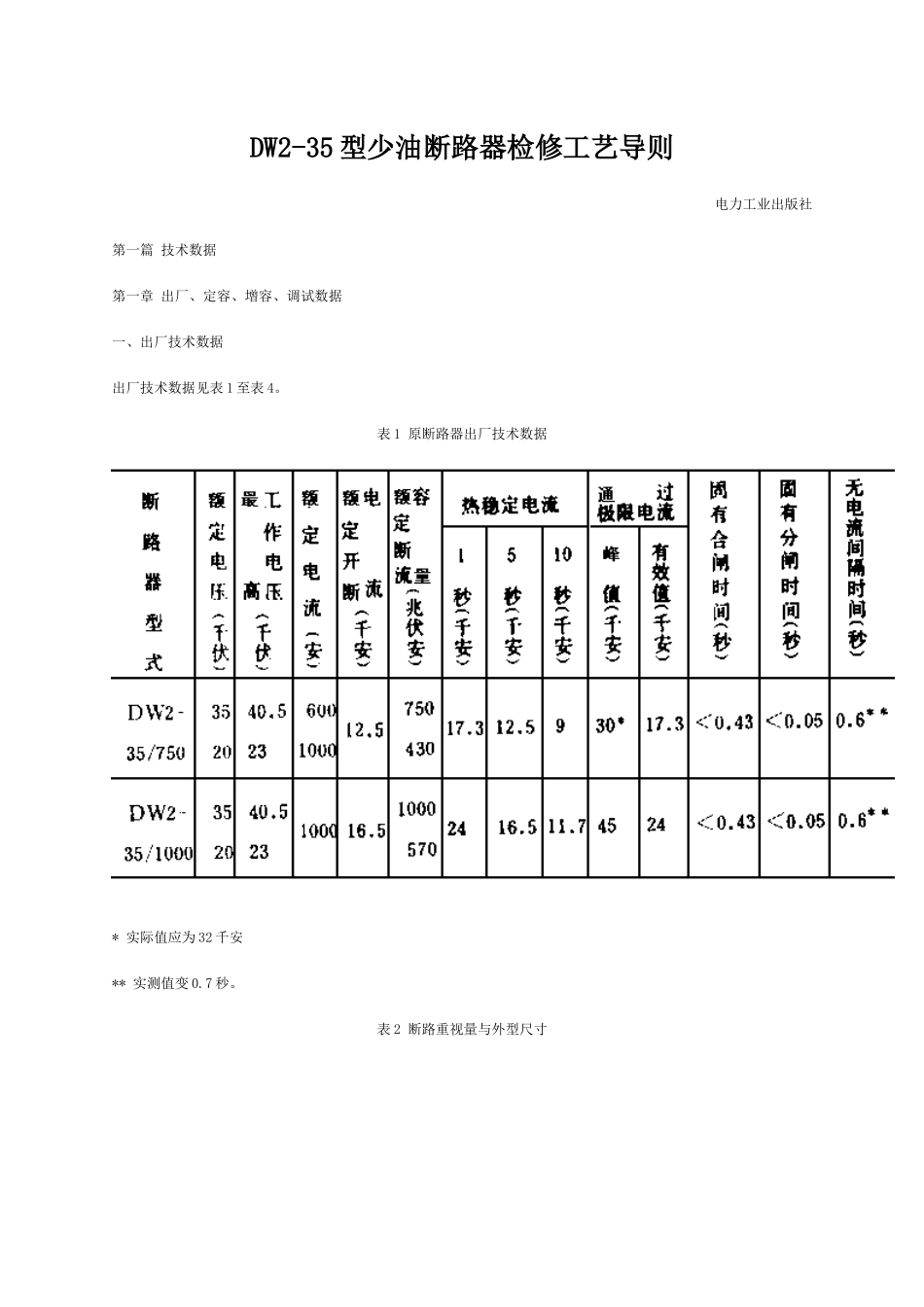

DW2-35 型少油断路器检修工艺导则电力工业出版社第一篇 技术数据第一章 出厂、定容、增容、调试数据一、出厂技术数据出厂技术数据见表 1 至表 4。表 1 原断路器出厂技术数据* 实际值应为 32 千安** 实测值变 0.7 秒。表 2 断路重视量与外型尺寸电力工业部生产司关于颁发六种高压断路器检修工艺导那么(试行本)的通知(81)生技字第 43 号为了提高检修工艺水平，保证高压断路器的检修质量，我部曾先后组织华东电力试验讨论所，上海、西安、郑州、常州供电局，沈阳、鞍山电业局，阜新发电厂分别编写了 SN1-10、SN2-10、SN3-10、DW2-35、SW6-0 及 220、SW7-0及 220 六种型式高压断路器的检修工艺导那么，并以(79)电生字 56 号文确定由电科院、沈阳、旅大、鞍山、延边电业局，天津、上海、西安、郑州供电局，阜新发电厂和安徽电力试验讨论所组成高压断路器检修工艺修订审查小组，于 1979 年 8 月在延吉，月在蚌埠进行了两次审查和修订，并按审查意见进行了补充、修改，最后由安徽中试所校阅定稿。现颁发试行。这些导那么包括了有关增容改造和改进项目，总结了现时期运行、检修和技术改造体会。各单位在使用中如发觉内容有不完善之处，请将意见寄电力工业部生产司和电力科学讨论院高压所，以便再版时修改。导那么的负责编写单位如下：1.SN1-10 型少油断路器检修工艺导那么华东电力试验讨论所、上海供电局2.SN2-10 型少油断路器检修工艺导那么沈阳电业局3.SN3-10 型少油断路器检修工艺导那么沈阳电业局4.DW2-35 型少油断路器检修工艺导那么西安供电局、常州供电局5.SW6-0 220 型少油断路器检修工艺导那么鞍山电业局、西安供电局6.SW7-0 220 型少油断路器检修工艺导那么郑州供电局、阜新发电厂一九八一年三月三十日表 3 操动机构分、合闸线圈数据表 4 速度标准(无油时)注 合闸线圈端电压为 100%额定操作电压。二、定容技术数据断路器定容技术数据见表 5。 表 5 断路器定容技术数据注 1.实际断流试验操作循环为：分-0.7 秒-合分-180 秒-合分。2.试验时，合闸线圈端电压为操作电压额定值的 80%。三、增容改进后技术数据增容改进后技术数据见表 6 至表 8。表 6 改进后断路器技术数据注 1.断流试验循环为：分-0.7 秒-合分-180 秒-合分。2.试验时合闸线圈端子电压为操作电压额定值的 80%。3.表 7、8、9 中的Ⅰ、Ⅱ、Ⅲ均为改进方案的编号。表 7 附加线圈和原合闸线圈技术数据 表 8 增容改进后...
