E座钢结构防火涂料施工终

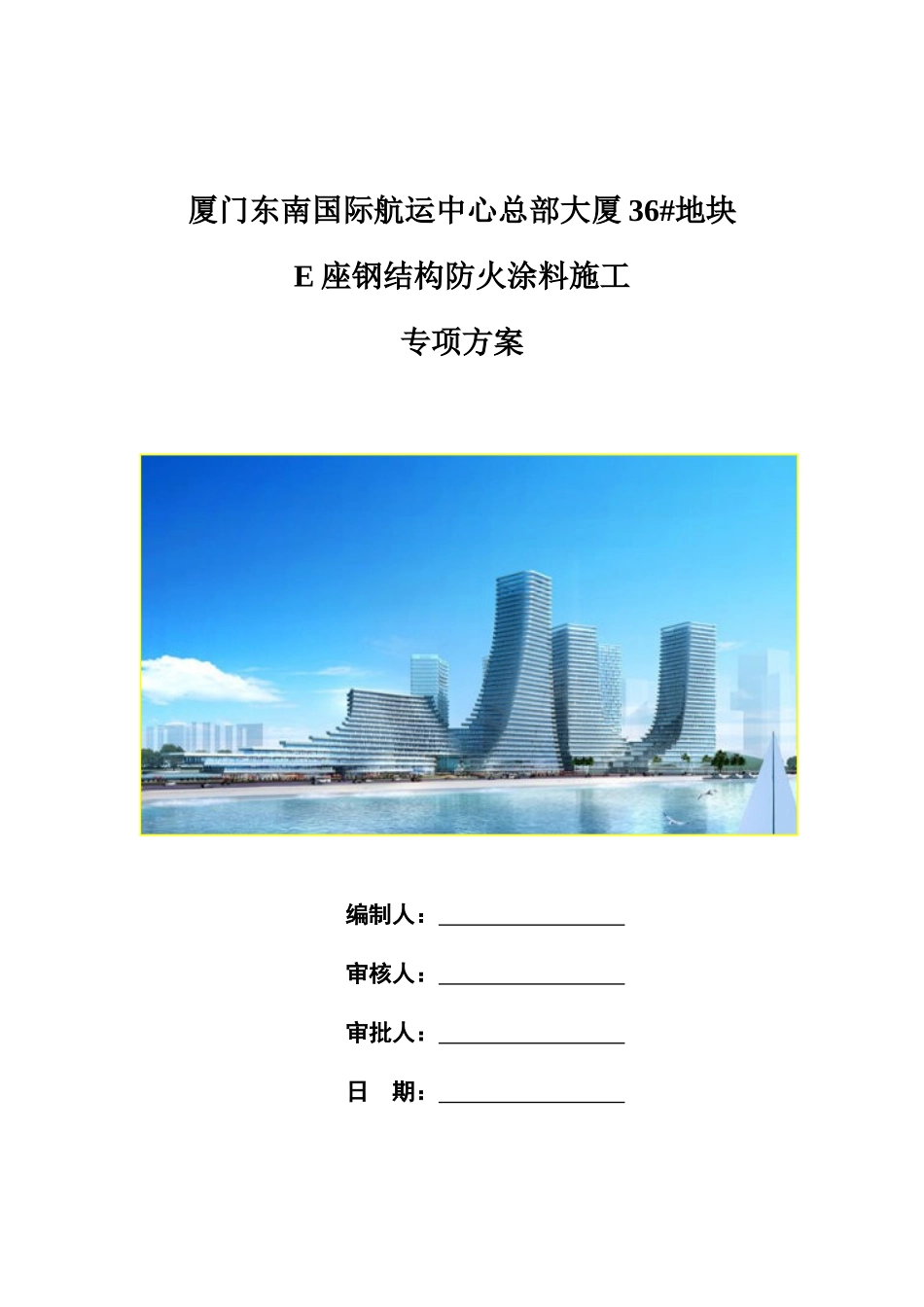

厦门东南国际航运中心总部大厦 36#地块E 座钢结构防火涂料施工专项方案编制人： 审核人： 审批人： 日 期： 中建三局集团有限公司目 录一、工程概况....................................................................................2二、编制依据....................................................................................3三、防火涂料施工部署....................................................................3四、防火涂料防火原理及施工工艺................................................4五、质量标准及质量保证................................................................7一、工程概况1.1 东南国际航运中心总部大厦位于厦门市海沧区，西临海沧内湖，东邻海沧大道,项目选址在海沧内湖 36#规划地块，E 座塔楼地下 2 层，地上 30 层，结构顶标高 135.5 米；塔楼结构采纳钢管混凝土框架与钢筋混凝土核心筒组成的框架-核心筒结构，核心筒内设置 12 根钢骨柱，筒外设置箱型钢骨柱及圆钢管柱，内灌混凝土；内筒外框之间设置楼层钢梁，钢梁主要为 H 型钢梁和箱型钢梁，楼层铺设钢筋桁架楼承板，现浇混凝土，E 栋钢结构总用钢量 1.3 万吨。地下室钢结构由钢柱和-1 层、首层钢骨梁组成，地下外框钢骨柱 51 根，核心 筒 钢 骨 柱 12 根 ， 钢 柱 截 面 为 箱 型 和 圆 柱 形 两 种 ， 最 大 截 面 为 口1200*1200*30mm ， 最 小 截 面 为 φ800*28mm ， 核 心 筒 钢 骨 柱 截 面 为 口300*300*25 ； 钢 骨 梁 为H型 钢 梁 ， 截 面 尺 寸 主 要 有H600*200*12*20、HN300*150。E 座地上共 30 层，结构最大标高 135.5 米，标准层高 4 米，根据梯田状的建筑造型，结构从下部逐渐缩小，至上部标准层结构尺寸为 44.5 米*48.5 米；结构为钢管混凝土柱和钢筋混凝土核心筒构成的框架-核心筒结构，钢结构主要由外框钢柱、楼层钢梁、核心筒钢骨柱三大部分组成1.2 本方案主要是叙述东南国际航运中心总部大厦 E 座塔楼进行钢结构防火涂料施工方案。重点对钢结构防火涂装、工艺做法、施工安排、工程质量检测、施工安全措施、施工过程中的安全性分析等方面进行了描述。力求为本工程提供更为科学、合理地指导施工。1.3 钢结构防火要求1、本工程耐火等级为一级。外框柱及隅撑耐火极限为 3 小时，钢梁为 2小时，楼梯、...
