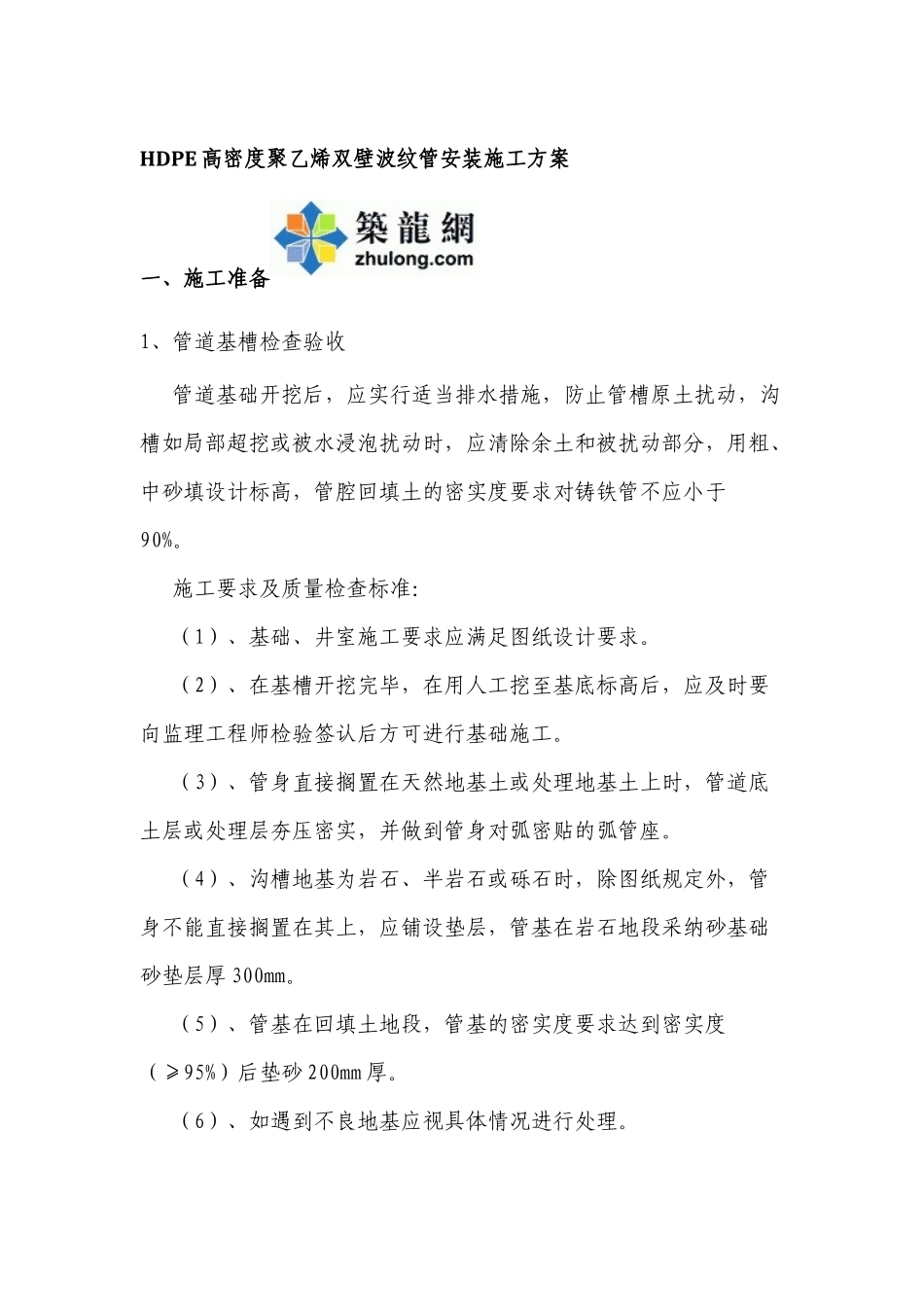

HDPE 高密度聚乙烯双壁波纹管安装施工方案一、施工准备1、管道基槽检查验收管道基础开挖后，应实行适当排水措施，防止管槽原土扰动，沟槽如局部超挖或被水浸泡扰动时，应清除余土和被扰动部分，用粗、中砂填设计标高，管腔回填土的密实度要求对铸铁管不应小于90%。施工要求及质量检查标准：（1）、基础、井室施工要求应满足图纸设计要求。（2）、在基槽开挖完毕，在用人工挖至基底标高后，应及时要向监理工程师检验签认后方可进行基础施工。（3）、管身直接搁置在天然地基土或处理地基土上时，管道底土层或处理层夯压密实，并做到管身对弧密贴的弧管座。（4）、沟槽地基为岩石、半岩石或砾石时，除图纸规定外，管身不能直接搁置在其上，应铺设垫层，管基在岩石地段采纳砂基础砂垫层厚 300mm。（5）、管基在回填土地段，管基的密实度要求达到密实度（≥95%）后垫砂 200mm 厚。（6）、如遇到不良地基应视具体情况进行处理。（7）、管道及支激与锚定结构，应按图纸设置，并在管道敷设后，试压前修筑和安设。（8）、管道结构，管径大小、管道接口、安装所用的、工具设备情况，预留管节安装接口工作坑，待管道安装试验合格，经监理部同意后再进行施工。2、埋设坡度板2.1 坡度板埋设的间距，一般为 10m，管道平面及纵向折点和附属构筑物处应根据需要增设一块坡度板。 2.2 坡度板距槽底的高度不应大于 3m。人工挖土，一层沟槽坡度板一般应在开槽前埋设，多层沟槽一般应在开挖底层槽前埋没；机械挖土，则在机械挖土后人工清底前埋设。 2.3 坡度板应埋设牢固，板顶不应高出地面（设于底层槽者，不应高出槽台面），两端 伸出槽边不宜小于 30cm。板的截面一般采纳 5cm×15cm。 2.4 施测或校测坡度板时，必须与另一水准点闭合。 图 9-2 坡度板示意图 3、钉高程板坡度板上应钉管线中心钉和高程板，高程板上钉高程钉。管线中心钉钉在坡度板的顶面。3.1 高程板钉在坡度板的侧面上，应保持垂直，所有高程板宜钉在管道中线的同一侧。 3.2 高程钉钉在高程板靠中心线的一侧。 3.3 坡度板上应标明桩号（并室处的坡度板同时标明并室号）及高程钉至各有关部位的下 反常数。变换常数处，应在坡度板两面分别书写清楚，并分别标明其所用高程钉。3.4 受地面或沟槽断面等条件限制，不宜埋设坡度板的沟槽，可在沟槽两侧边坡或槽 两边对称地测设一对高程板，每对高程桩钉一对等高的高程钉。高程桩的纵向距离以 10m 为 宜。并且应在挖槽封底前及管...
