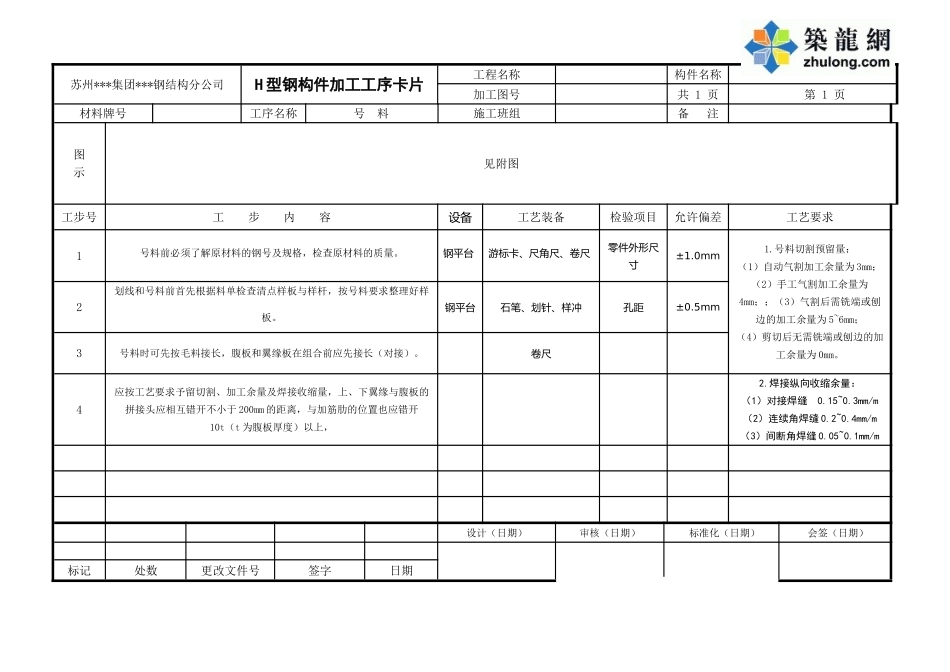

苏州***集团***钢结构分公司H 型钢构件加工工序卡片工程名称构件名称加工图号共 1 页第 1 页材料牌号工序名称号 料施工班组备 注图示见附图工步号工 步 内 容设备工艺装备检验项目允许偏差工艺要求1号料前必须了解原材料的钢号及规格，检查原材料的质量。钢平台游标卡、尺角尺、卷尺零件外形尺寸±1.0mm1.号料切割预留量：（1）自动气割加工余量为 3mm；（2）手工气割加工余量为4mm；；（3）气割后需铣端或刨边的加工余量为 5~6mm；（4）剪切后无需铣端或刨边的加工余量为 0mm。2划线和号料前首先根据料单检查清点样板与样杆，按号料要求整理好样板。钢平台石笔、划针、样冲孔距±0.5mm3号料时可先按毛料接长，腹板和翼缘板在组合前应先接长（对接）。卷尺4应按工艺要求予留切割、加工余量及焊接收缩量，上、下翼缘与腹板的拼接头应相互错开不小于 200mm 的距离，与加筋肋的位置也应错开10t（t 为腹板厚度）以上，2.焊接纵向收缩余量：（1）对接焊缝 0.15~0.3mm/m（2）连续角焊缝 0.2~0.4mm/m（3）间断角焊缝 0.05~0.1mm/m设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期
