LTE系统信令与KPI统计

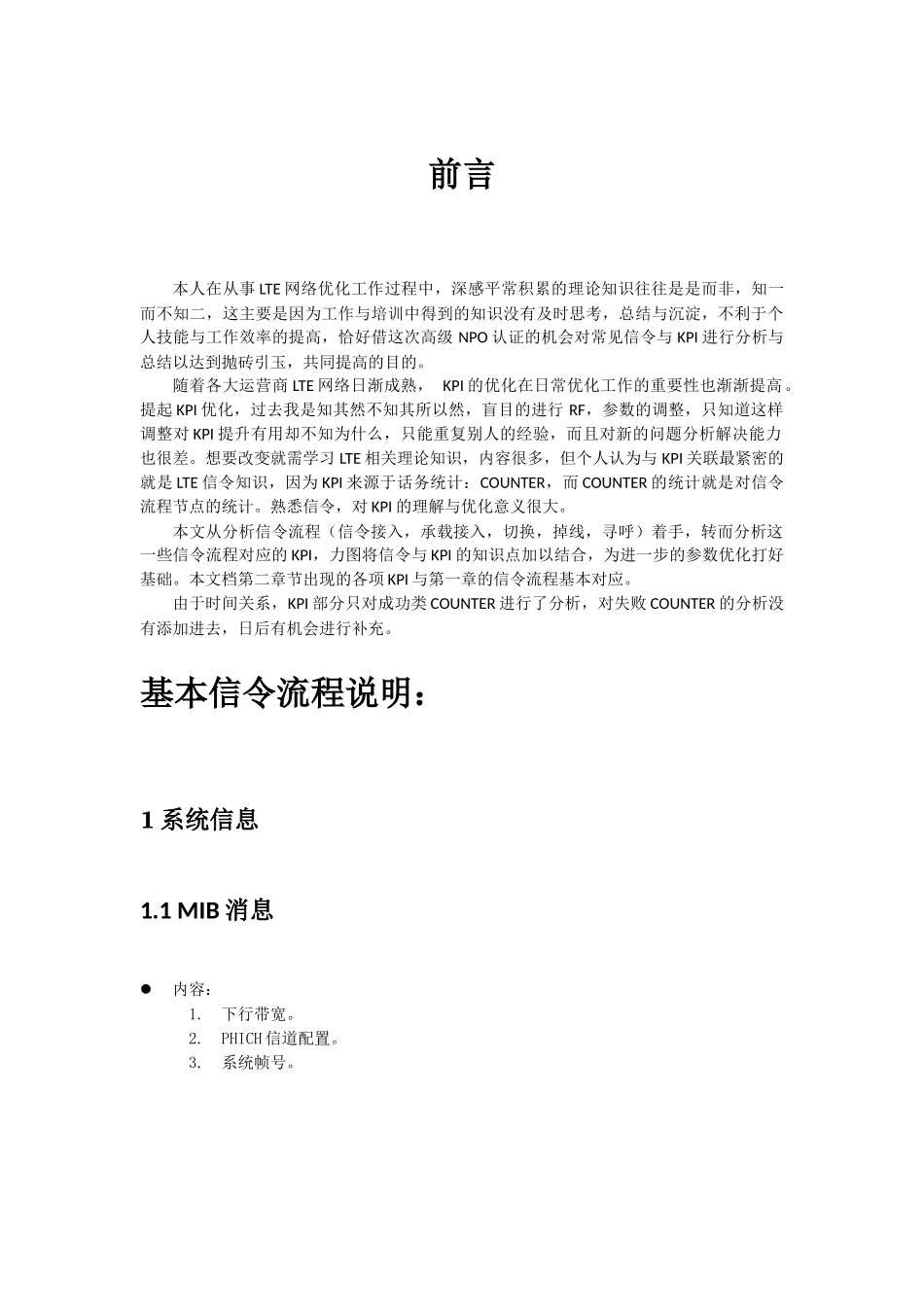

前言本人在从事 LTE 网络优化工作过程中，深感平常积累的理论知识往往是是而非，知一而不知二，这主要是因为工作与培训中得到的知识没有及时思考，总结与沉淀，不利于个人技能与工作效率的提高，恰好借这次高级 NPO 认证的机会对常见信令与 KPI 进行分析与总结以达到抛砖引玉，共同提高的目的。随着各大运营商 LTE 网络日渐成熟， KPI 的优化在日常优化工作的重要性也渐渐提高。提起 KPI 优化，过去我是知其然不知其所以然，盲目的进行 RF，参数的调整，只知道这样调整对 KPI 提升有用却不知为什么，只能重复别人的经验，而且对新的问题分析解决能力也很差。想要改变就需学习 LTE 相关理论知识，内容很多，但个人认为与 KPI 关联最紧密的就是 LTE 信令知识，因为 KPI 来源于话务统计：COUNTER，而 COUNTER 的统计就是对信令流程节点的统计。熟悉信令，对 KPI 的理解与优化意义很大。本文从分析信令流程（信令接入，承载接入，切换，掉线，寻呼）着手，转而分析这一些信令流程对应的 KPI，力图将信令与 KPI 的知识点加以结合，为进一步的参数优化打好基础。本文档第二章节出现的各项 KPI 与第一章的信令流程基本对应。由于时间关系，KPI 部分只对成功类 COUNTER 进行了分析，对失败 COUNTER 的分析没有添加进去，日后有机会进行补充。基本信令流程说明：1 系统信息1.1 MIB 消息内容：1.下行带宽。2.PHICH 信道配置。3.系统帧号。下行系统带宽。此处 n75 表示下行有 75 个 RB，代表下行带宽为 15MHZ。信道带宽（MHZ）1.43510 1520传输带宽配置（RB 数目）61525 50 75 100系统帧号LTE 中用 10bit 承载系统帧号，取值从0-1023 循环。在 PBCH 的 MIB 广播中只广播前 8 位剩下的两位根据该帧在 PBCH 40ms 周期窗口的位置确定，第一个 10ms 帧为00，第二帧为 01，第三帧为 10，第四帧为 11。PBCH 的 40ms 窗口手机可以通过盲检确定。PHICH 信道配置Phich-Duration 指 定 了 是 使 用control region 中的 1 个 symbol 还是 3 （ 或 2 ） 个 symbol 来 发 送PHICH。36.211，Table 6.9.3-1PHICH 持续时间非 MBSFN子帧 Normal1Extended3phich-Resource 指 定 了 control region 中预留给 PHICH 的资源数，它决定了 PHICH group 的数目。对Normal CP 而言，一个 PHICH group支持 8 个 orthogonal sequence，即支...
