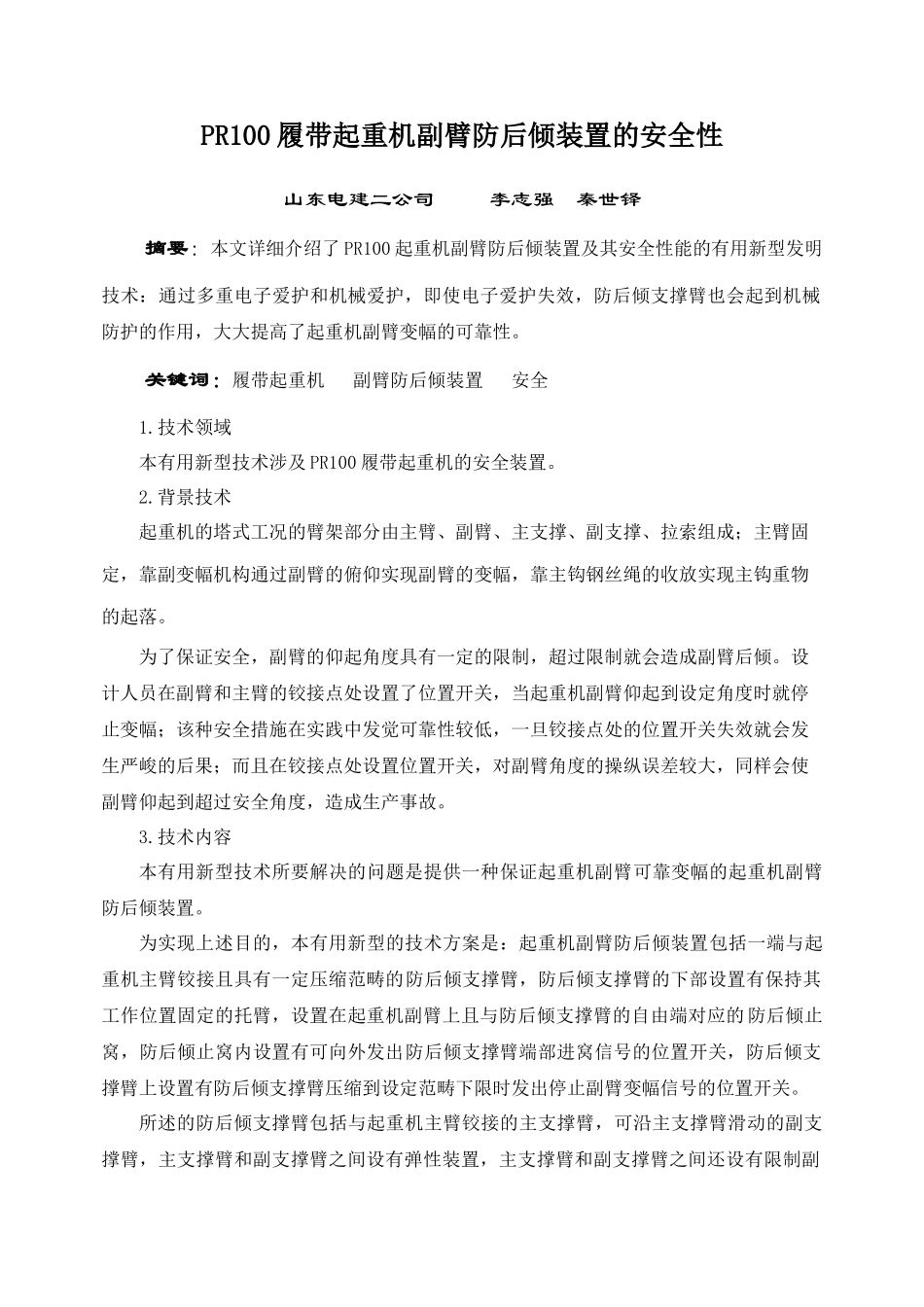

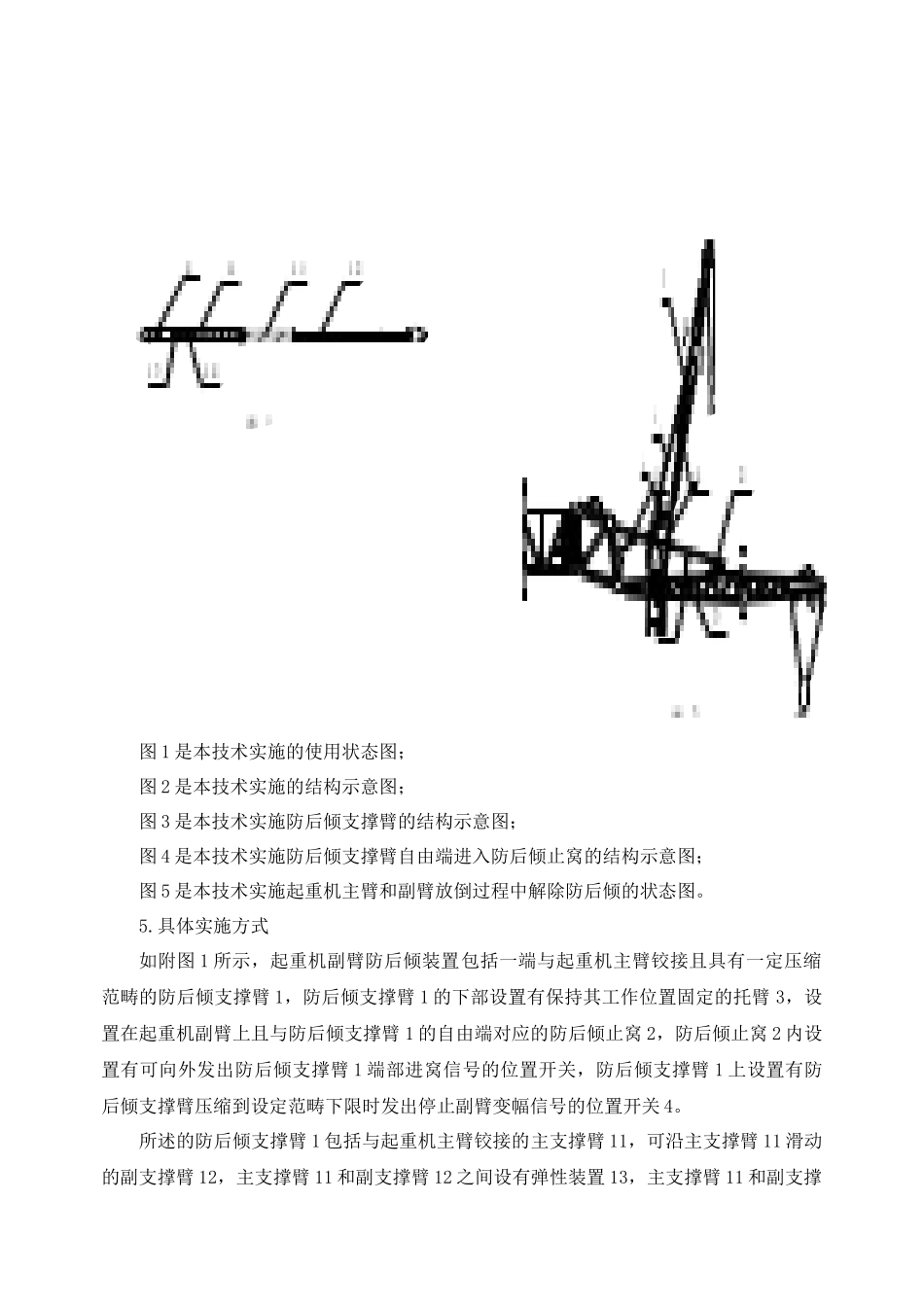

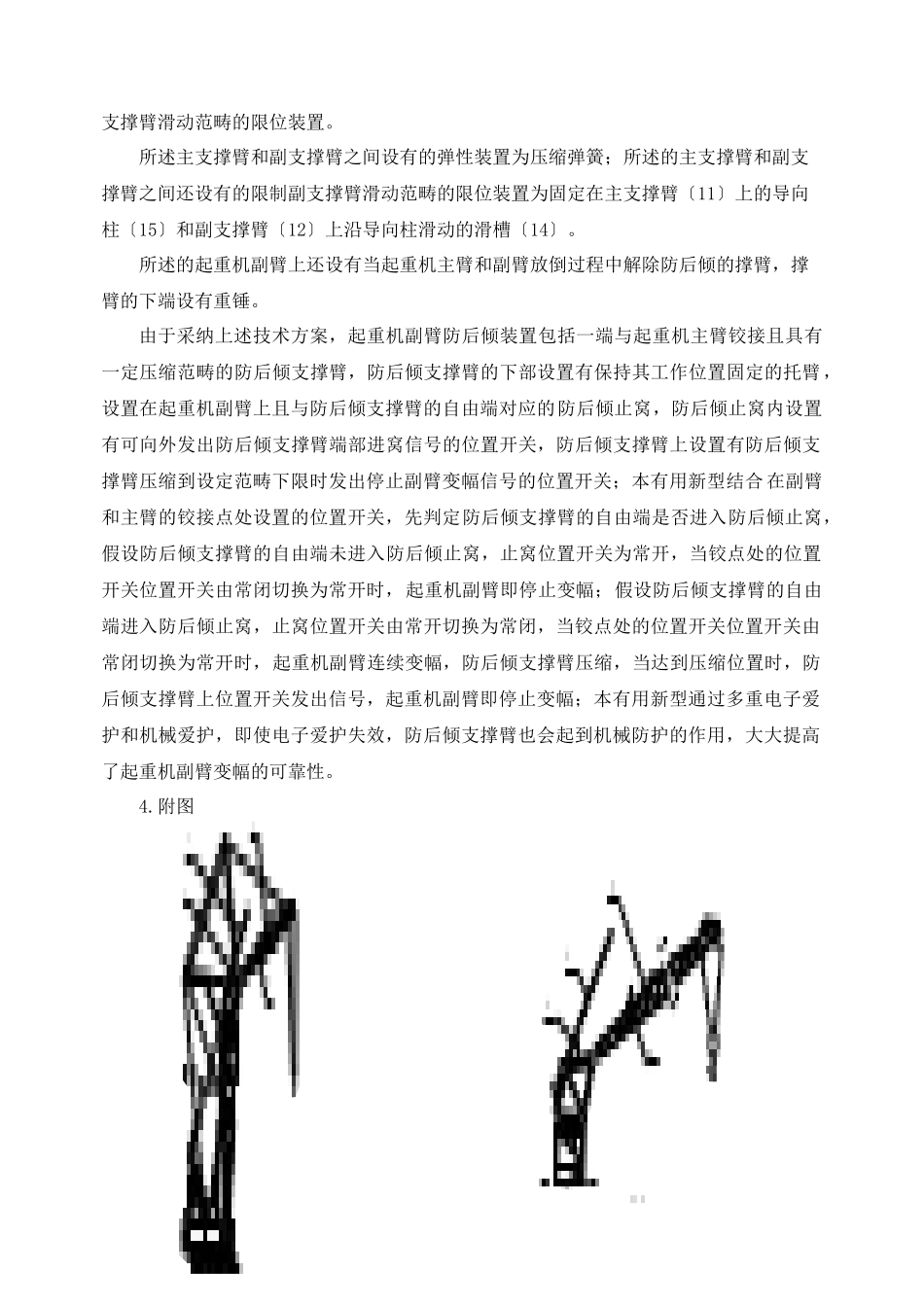

PR100 履带起重机副臂防后倾装置的安全性山东电建二公司 李志强 秦世铎摘要：本文详细介绍了 PR100 起重机副臂防后倾装置及其安全性能的有用新型发明技术：通过多重电子爱护和机械爱护，即使电子爱护失效，防后倾支撑臂也会起到机械防护的作用，大大提高了起重机副臂变幅的可靠性。关键词：履带起重机 副臂防后倾装置 安全1.技术领域本有用新型技术涉及 PR100 履带起重机的安全装置。2.背景技术起重机的塔式工况的臂架部分由主臂、副臂、主支撑、副支撑、拉索组成；主臂固定，靠副变幅机构通过副臂的俯仰实现副臂的变幅，靠主钩钢丝绳的收放实现主钩重物的起落。为了保证安全，副臂的仰起角度具有一定的限制，超过限制就会造成副臂后倾。设计人员在副臂和主臂的铰接点处设置了位置开关，当起重机副臂仰起到设定角度时就停止变幅；该种安全措施在实践中发觉可靠性较低，一旦铰接点处的位置开关失效就会发生严峻的后果；而且在铰接点处设置位置开关，对副臂角度的操纵误差较大，同样会使副臂仰起到超过安全角度，造成生产事故。3.技术内容本有用新型技术所要解决的问题是提供一种保证起重机副臂可靠变幅的起重机副臂防后倾装置。为实现上述目的，本有用新型的技术方案是：起重机副臂防后倾装置包括一端与起重机主臂铰接且具有一定压缩范畴的防后倾支撑臂，防后倾支撑臂的下部设置有保持其工作位置固定的托臂，设置在起重机副臂上且与防后倾支撑臂的自由端对应的 防后倾止窝，防后倾止窝内设置有可向外发出防后倾支撑臂端部进窝信号的位置开关，防后倾支撑臂上设置有防后倾支撑臂压缩到设定范畴下限时发出停止副臂变幅信号的位置开关。所述的防后倾支撑臂包括与起重机主臂铰接的主支撑臂，可沿主支撑臂滑动的副支撑臂，主支撑臂和副支撑臂之间设有弹性装置，主支撑臂和副支撑臂之间还设有限制副支撑臂滑动范畴的限位装置。所述主支撑臂和副支撑臂之间设有的弹性装置为压缩弹簧；所述的主支撑臂和副支撑臂之间还设有的限制副支撑臂滑动范畴的限位装置为固定在主支撑臂〔11〕上的导向柱〔15〕和副支撑臂〔12〕上沿导向柱滑动的滑槽〔14〕。所述的起重机副臂上还设有当起重机主臂和副臂放倒过程中解除防后倾的撑臂，撑臂的下端设有重锤。由于采纳上述技术方案，起重机副臂防后倾装置包括一端与起重机主臂铰接且具有一定压缩范畴的防后倾支撑臂，防后倾支撑臂的下部设置有保持其工作位置固定的托臂，设置在起重机副臂上且与防后倾支撑臂的自由端...
