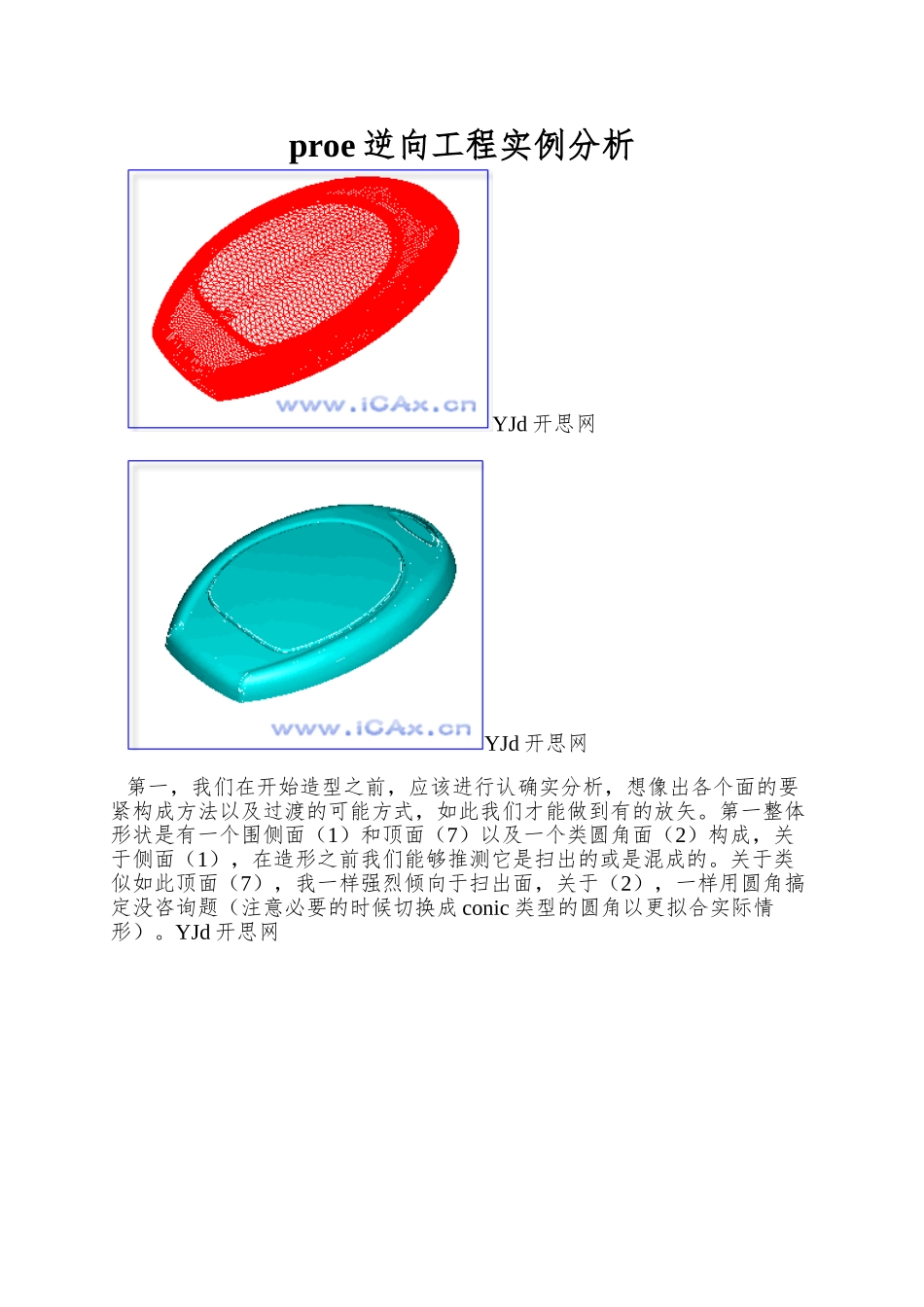

proe 逆向工程实例分析YJd 开思网YJd 开思网第一,我们在开始造型之前,应该进行认确实分析,想像出各个面的要紧构成方法以及过渡的可能方式,如此我们才能做到有的放矢
第一整体形状是有一个围侧面(1)和顶面(7)以及一个类圆角面(2)构成,关于侧面(1),在造形之前我们能够推测它是扫出的或是混成的
关于类似如此顶面(7),我一样强烈倾向于扫出面,关于(2),一样用圆角搞定没咨询题(注意必要的时候切换成 conic 类型的圆角以更拟合实际情形)

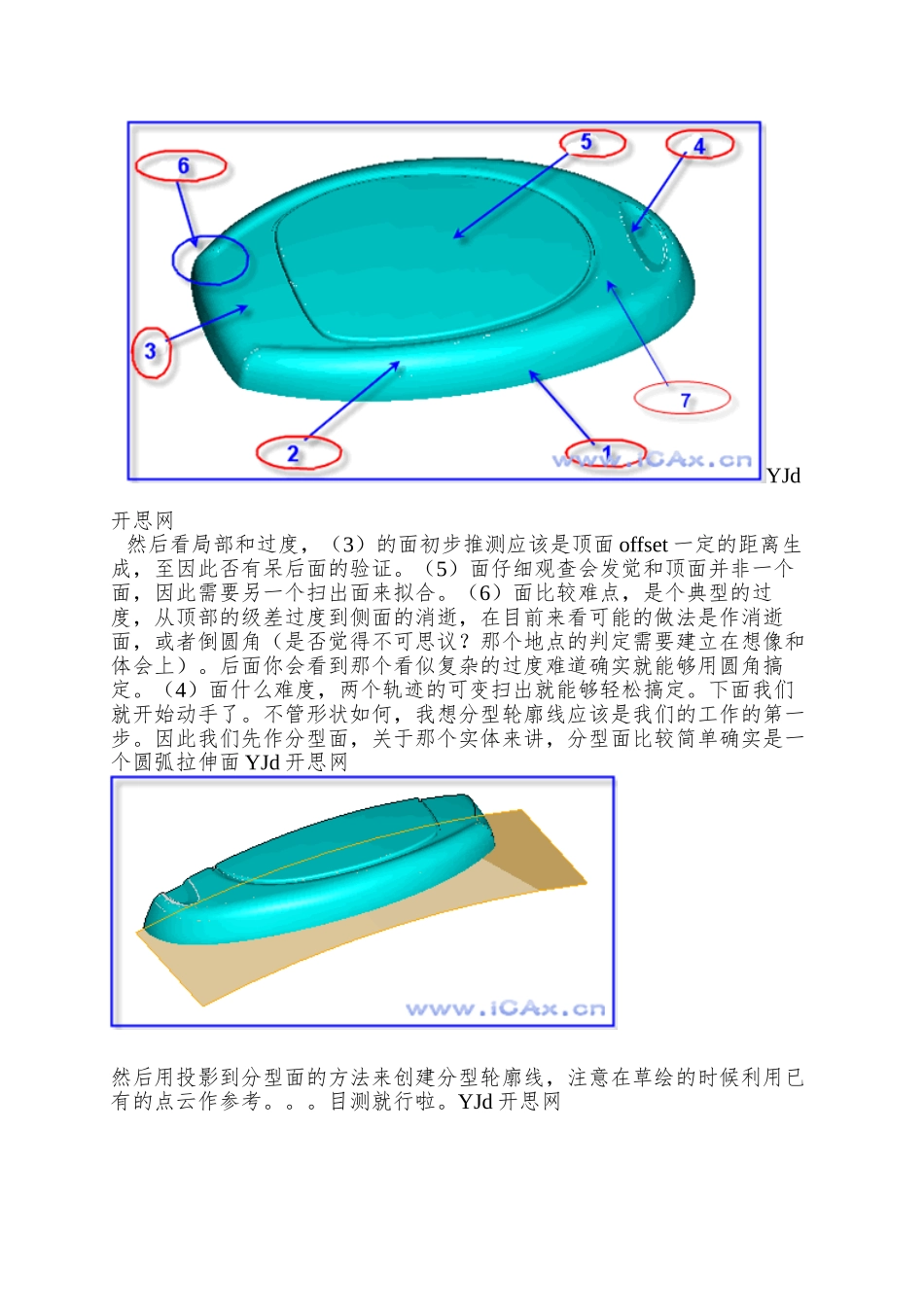

YJd 开思网YJd开思网然后看局部和过度,(3)的面初步推测应该是顶面 offset 一定的距离生成,至因此否有呆后面的验证
(5)面仔细观查会发觉和顶面并非一个面,因此需要另一个扫出面来拟合
(6)面比较难点,是个典型的过度,从顶部的级差过度到侧面的消逝,在目前来看可能的做法是作消逝面,或者倒圆角(是否觉得不可思议
那个地点的判定需要建立在想像和体会上)
后面你会看到那个看似复杂的过度难道确实就能够用圆角搞定
(4)面什么难度,两个轨迹的可变扫出就能够轻松搞定
下面我们就开始动手了
不管形状如何,我想分型轮廓线应该是我们的工作的第一步
因此我们先作分型面,关于那个实体来讲,分型面比较简单确实是一个圆弧拉伸面 YJd 开思网然后用投影到分型面的方法来创建分型轮廓线,注意在草绘的时候利用已有的点云作参考

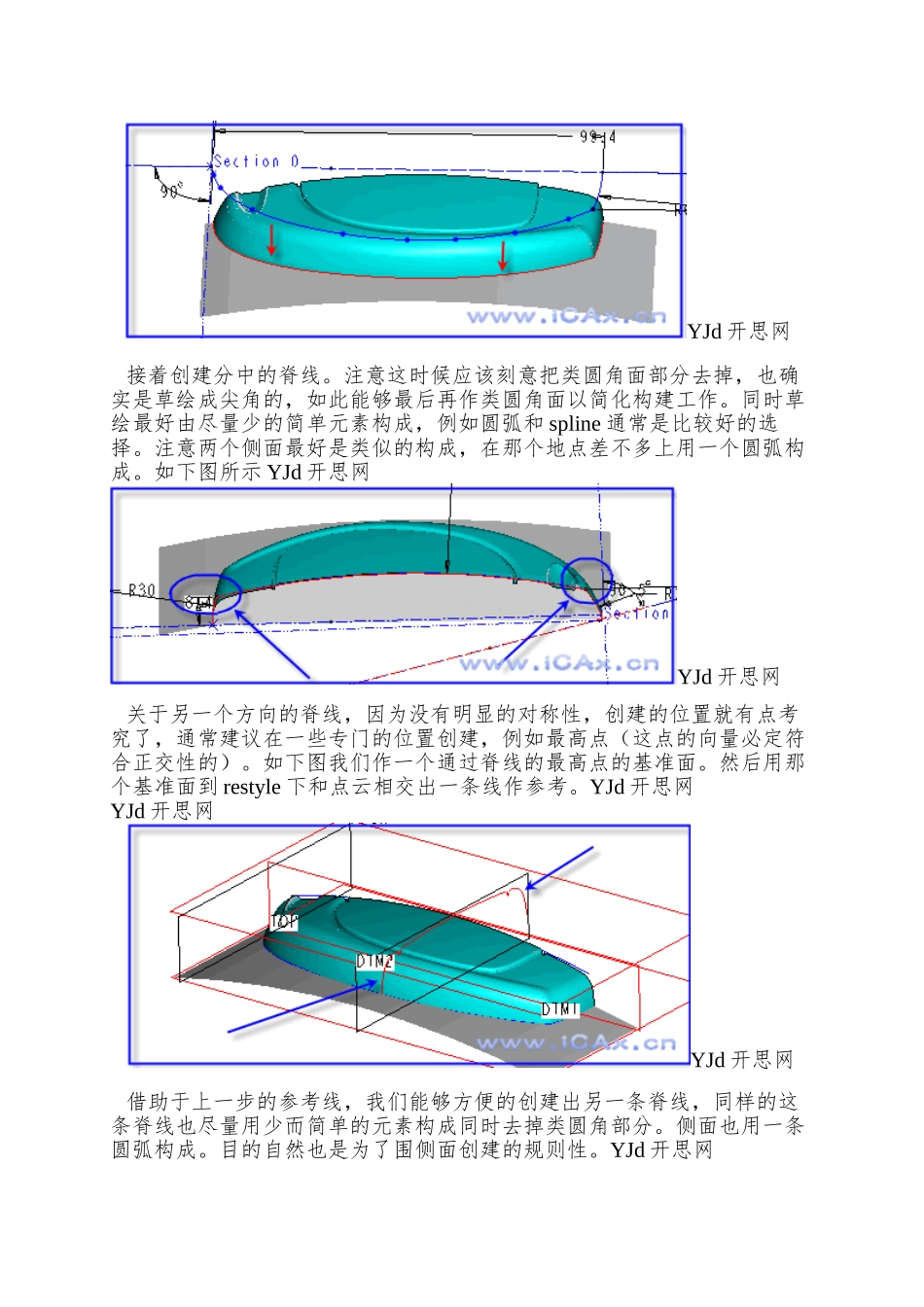

YJd 开思网YJd 开思网接着创建分中的脊线
注意这时候应该刻意把类圆角面部分去掉,也确实是草绘成尖角的,如此能够最后再作类圆角面以简化构建工作
同时草绘最好由尽量少的简单元素构成,例如圆弧和 spline 通常是比较好的选择
注意两个侧面最好是类似的构成,在那个地点差不多上用一个圆弧构成
如下图所示 YJd 开思网YJd 开思网关于另一个方向的脊线,因为没有明显的对称性,创建的位置就有点考究了,通常建议在一些专
