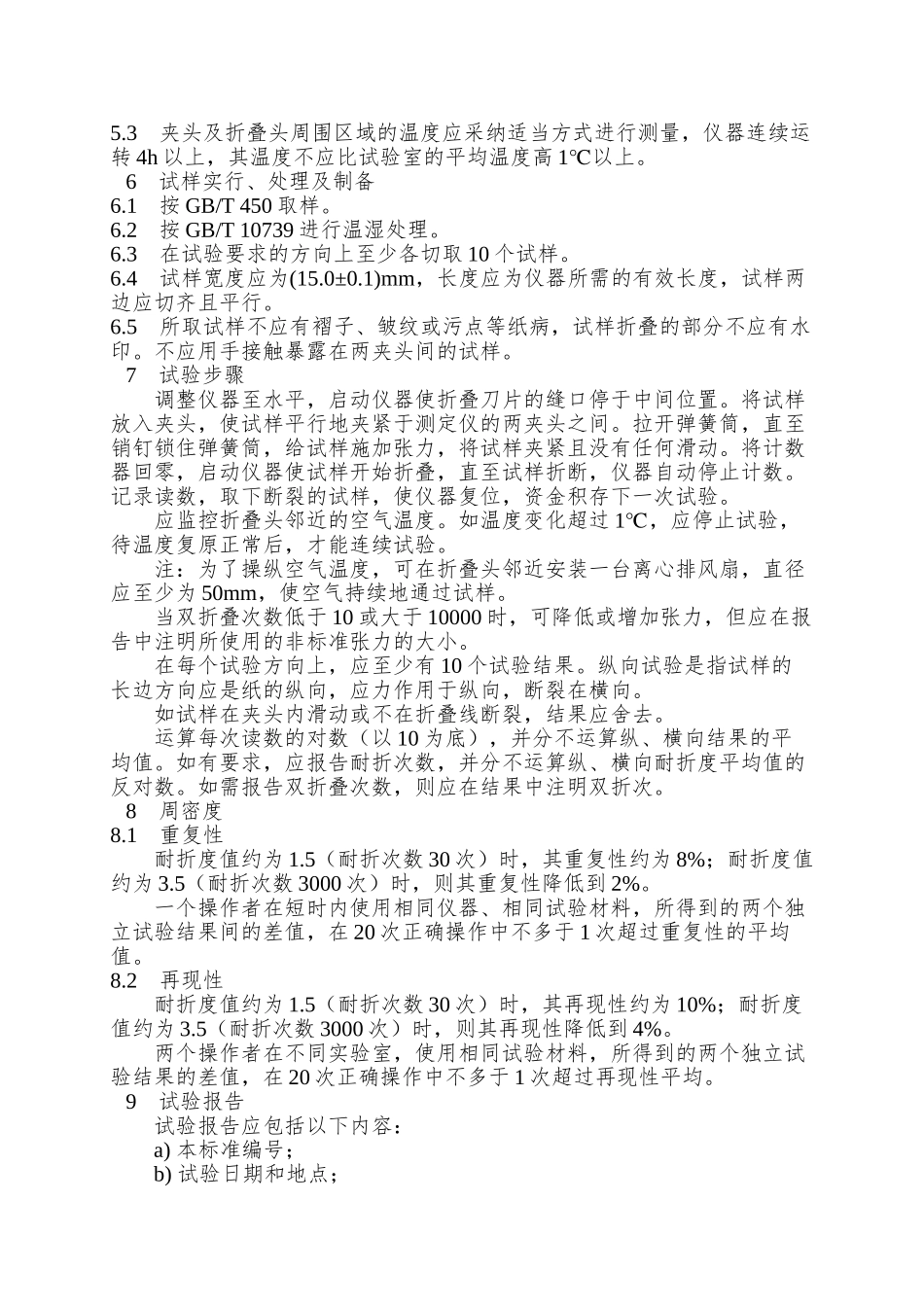

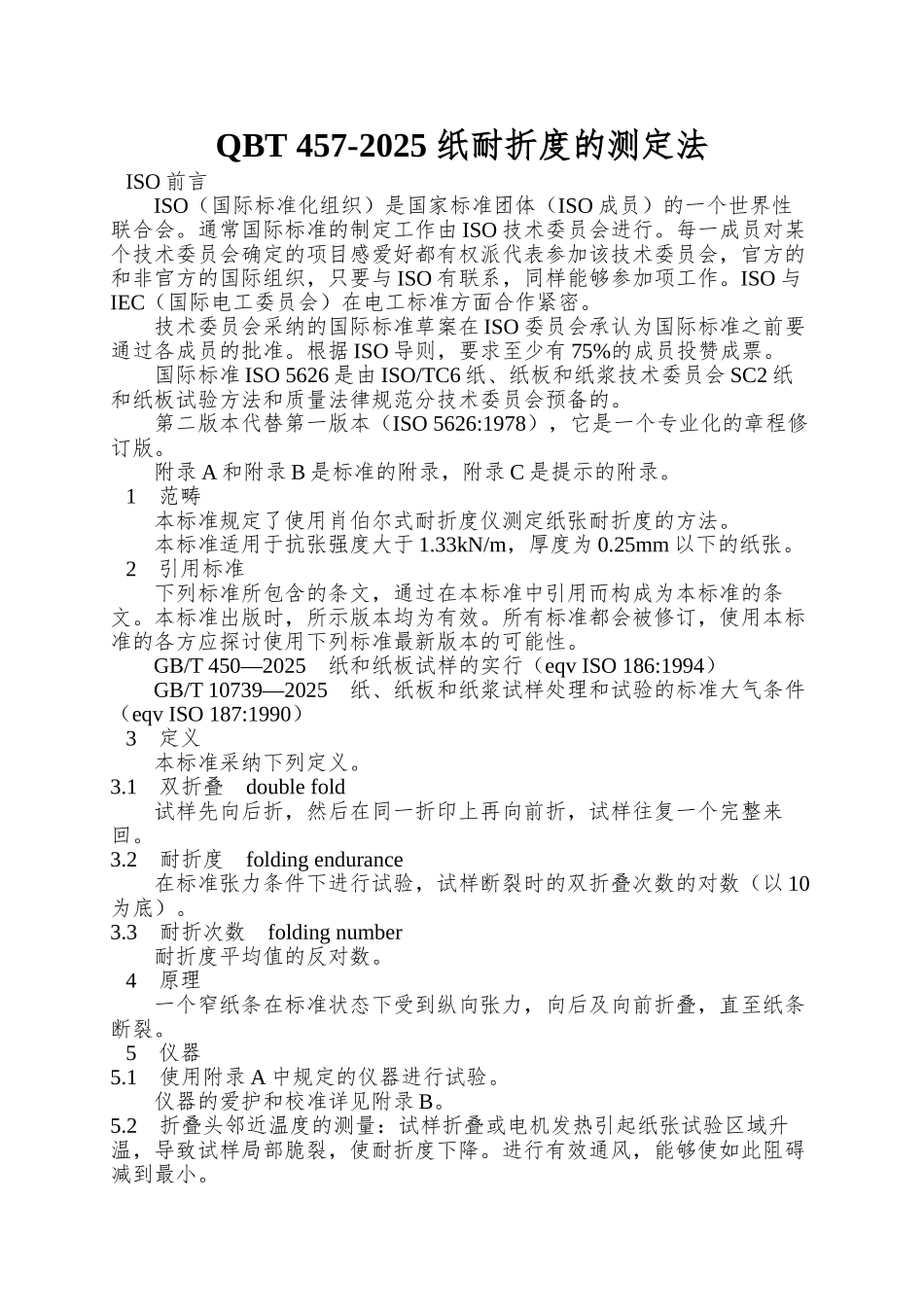

QBT 457-2025 纸耐折度的测定法ISO 前言 ISO（国际标准化组织）是国家标准团体（ISO 成员）的一个世界性联合会。通常国际标准的制定工作由 ISO 技术委员会进行。每一成员对某个技术委员会确定的项目感爱好都有权派代表参加该技术委员会，官方的和非官方的国际组织，只要与 ISO 有联系，同样能够参加项工作。ISO 与IEC（国际电工委员会）在电工标准方面合作紧密。 技术委员会采纳的国际标准草案在 ISO 委员会承认为国际标准之前要通过各成员的批准。根据 ISO 导则，要求至少有 75%的成员投赞成票。 国际标准 ISO 5626 是由 ISO/TC6 纸、纸板和纸浆技术委员会 SC2 纸和纸板试验方法和质量法律规范分技术委员会预备的。 第二版本代替第一版本（ISO 5626:1978），它是一个专业化的章程修订版。 附录 A 和附录 B 是标准的附录，附录 C 是提示的附录。1 范畴 本标准规定了使用肖伯尔式耐折度仪测定纸张耐折度的方法。 本标准适用于抗张强度大于 1.33kN/m，厚度为 0.25mm 以下的纸张。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 450—2025 纸和纸板试样的实行（eqv ISO 186:1994） GB/T 10739—2025 纸、纸板和纸浆试样处理和试验的标准大气条件（eqv ISO 187:1990）3 定义 本标准采纳下列定义。3.1 双折叠 double fold 试样先向后折，然后在同一折印上再向前折，试样往复一个完整来回。3.2 耐折度 folding endurance 在标准张力条件下进行试验，试样断裂时的双折叠次数的对数（以 10为底）。3.3 耐折次数 folding number 耐折度平均值的反对数。4 原理 一个窄纸条在标准状态下受到纵向张力，向后及向前折叠，直至纸条断裂。5 仪器5.1 使用附录 A 中规定的仪器进行试验。 仪器的爱护和校准详见附录 B。5.2 折叠头邻近温度的测量：试样折叠或电机发热引起纸张试验区域升温，导致试样局部脆裂，使耐折度下降。进行有效通风，能够使如此阻碍减到最小。5.3 夹头及折叠头周围区域的温度应采纳适当方式进行测量，仪器连续运转 4h 以上，其温度不应比试验室的平均温度高 1℃以上。6 试样实行、处理及制备6.1 按 GB/T 450 取样。6.2 按 GB/T 10739 进行温湿处理。6.3 在试验要求的方向上至少各切取 10 个试样。6.4...
