QC-289-2001汽车发动机机油泵技术条件

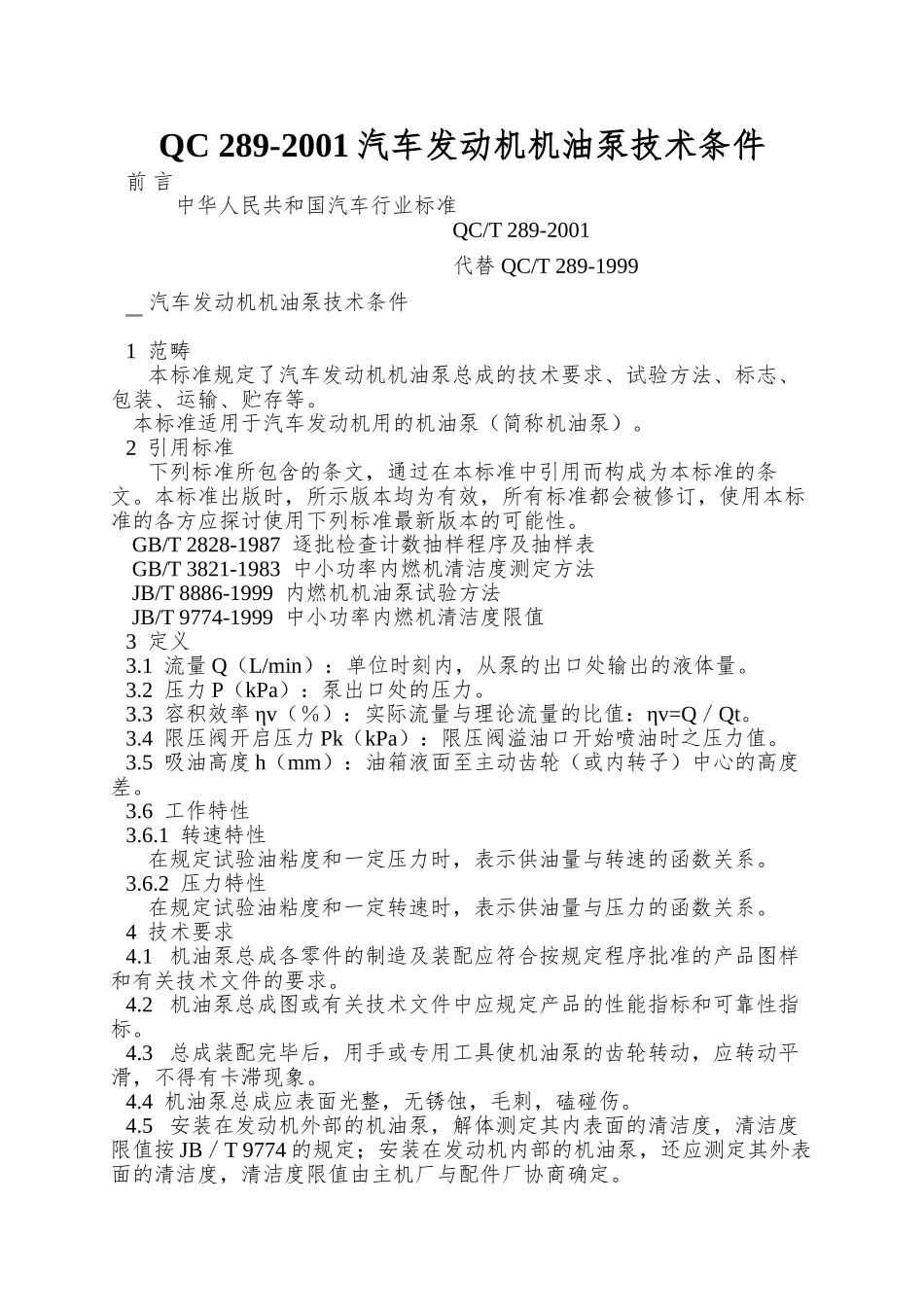

QC 289-2001 汽车发动机机油泵技术条件前 言 中华人民共和国汽车行业标准 QC/T 289-2001 代替 QC/T 289-1999 汽车发动机机油泵技术条件1 范畴 本标准规定了汽车发动机机油泵总成的技术要求、试验方法、标志、包装、运输、贮存等。 本标准适用于汽车发动机用的机油泵（简称机油泵）。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2828-1987 逐批检查计数抽样程序及抽样表 GB/T 3821-1983 中小功率内燃机清洁度测定方法 JB/T 8886-1999 内燃机机油泵试验方法 JB/T 9774-1999 中小功率内燃机清洁度限值3 定义3.1 流量 Q（L/min）：单位时刻内，从泵的出口处输出的液体量。3.2 压力 P（kPa）：泵出口处的压力。3.3 容积效率 ηv（％）：实际流量与理论流量的比值：ηv=Q／Qt。3.4 限压阀开启压力 Pk（kPa）：限压阀溢油口开始喷油时之压力值。3.5 吸油高度 h（mm）：油箱液面至主动齿轮（或内转子）中心的高度差。3.6 工作特性3.6.1 转速特性 在规定试验油粘度和一定压力时，表示供油量与转速的函数关系。3.6.2 压力特性 在规定试验油粘度和一定转速时，表示供油量与压力的函数关系。4 技术要求4.1 机油泵总成各零件的制造及装配应符合按规定程序批准的产品图样和有关技术文件的要求。4.2 机油泵总成图或有关技术文件中应规定产品的性能指标和可靠性指标。4.3 总成装配完毕后，用手或专用工具使机油泵的齿轮转动，应转动平滑，不得有卡滞现象。4.4 机油泵总成应表面光整，无锈蚀，毛刺，磕碰伤。4.5 安装在发动机外部的机油泵，解体测定其内表面的清洁度，清洁度限值按 JB／T 9774 的规定；安装在发动机内部的机油泵，还应测定其外表面的清洁度，清洁度限值由主机厂与配件厂协商确定。4.6 在发动机额定转速时的容积效率，齿轮泵应不小于 76％，转子泵应不小于 85％。4.7 总成可靠性试验后性能复试流量值应不低于可靠性试验前性能试验流量值的 90％，且总成各零件不得有过度磨损或擦伤。4.8 试验合格后的总成应有良好的防尘保洁措施。5 仪器外表精度要求5.1 温度计（表）：误差不大于±℃。5.2 压力表：压力表精度不低于 1 级。5.3 转速表：误差不大于±0.5％。5.4 流量：流量误差不大于 0.5％。5.5 计时秒表：误差不大于 1/100 ...
