QTZ80塔吊基础施工方案

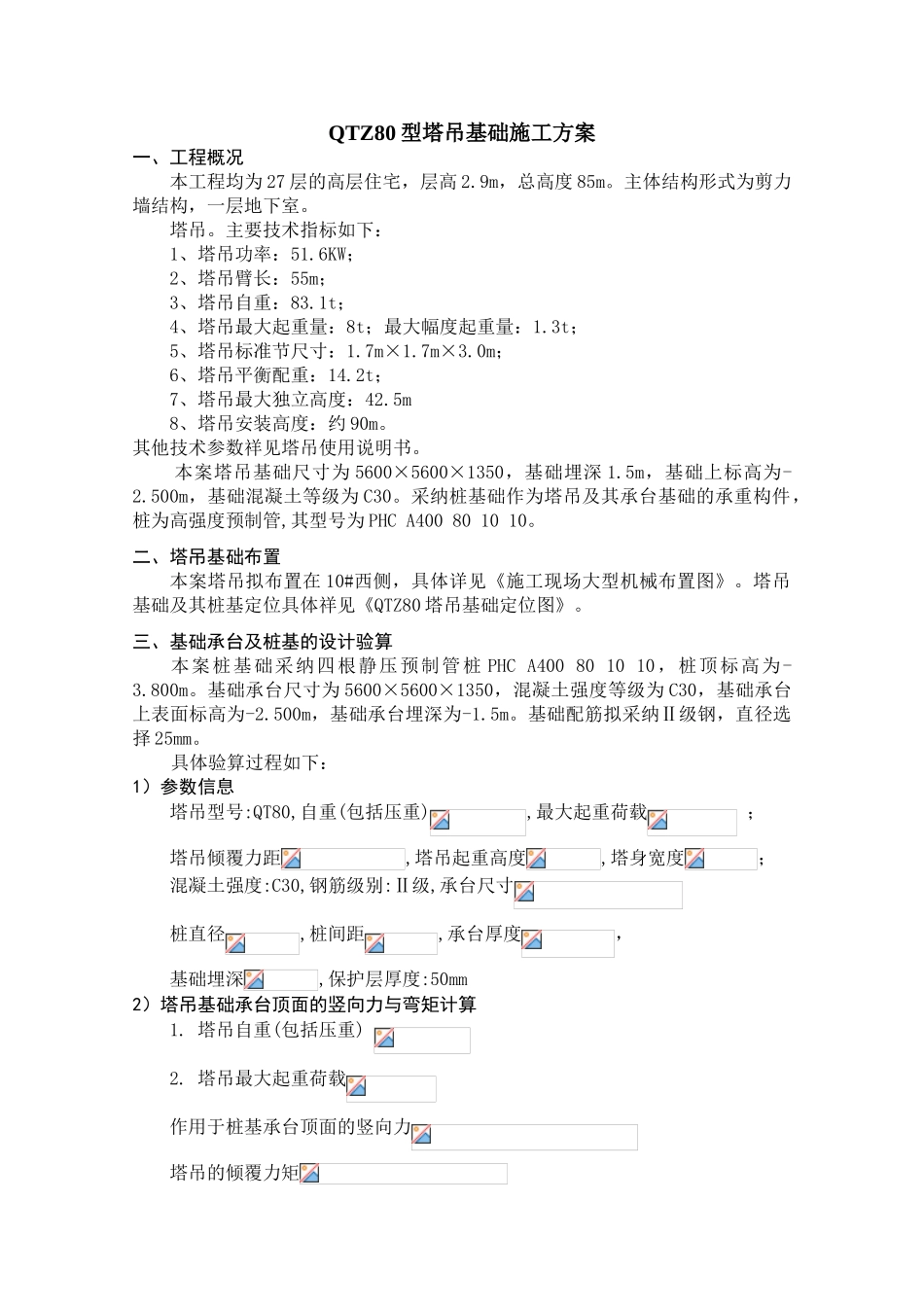

QTZ80 型塔吊基础施工方案一、工程概况本工程均为 27 层的高层住宅，层高 2.9m，总高度 85m。主体结构形式为剪力墙结构，一层地下室。塔吊。主要技术指标如下：1、塔吊功率：51.6KW；2、塔吊臂长：55m；3、塔吊自重：83.1t；4、塔吊最大起重量：8t；最大幅度起重量：1.3t；5、塔吊标准节尺寸：1.7m×1.7m×3.0m；6、塔吊平衡配重：14.2t；7、塔吊最大独立高度：42.5m8、塔吊安装高度：约 90m。其他技术参数祥见塔吊使用说明书。 本案塔吊基础尺寸为 5600×5600×1350，基础埋深 1.5m，基础上标高为-2.500m，基础混凝土等级为 C30。采纳桩基础作为塔吊及其承台基础的承重构件，桩为高强度预制管,其型号为 PHC A400 80 10 10。二、塔吊基础布置本案塔吊拟布置在 10#西侧，具体详见《施工现场大型机械布置图》。塔吊基础及其桩基定位具体祥见《QTZ80 塔吊基础定位图》。三、基础承台及桩基的设计验算本案桩基础采纳四根静压预制管桩 PHC A400 80 10 10，桩顶标高为-3.800m。基础承台尺寸为 5600×5600×1350，混凝土强度等级为 C30，基础承台上表面标高为-2.500m，基础承台埋深为-1.5m。基础配筋拟采纳Ⅱ级钢，直径选择 25mm。具体验算过程如下：1）参数信息 塔吊型号:QT80,自重(包括压重),最大起重荷载 ； 塔吊倾覆力距,塔吊起重高度,塔身宽度； 混凝土强度:C30,钢筋级别:Ⅱ级,承台尺寸 桩直径,桩间距,承台厚度，基础埋深,保护层厚度:50mm2）塔吊基础承台顶面的竖向力与弯矩计算 1. 塔吊自重(包括压重) 2. 塔吊最大起重荷载作用于桩基承台顶面的竖向力 塔吊的倾覆力矩 3）矩形承台弯矩的计算 计算简图： 图中x轴的方向是随机变化的，设计计算时应根据倾覆力矩最不利方向进行验算。 1. 桩顶竖向力的计算(依据《建筑桩技术法律规范》JGJ94-94的第5.1.1条) 其中 ──单桩个数，； ─作用于桩基承台顶面的竖向力设计值，； ─桩基承台的自重：，─承台底面的弯矩设计值()； ，─单桩相对承台中心轴的方向距离(m)； ─单桩桩顶竖向力设计值()。 经计算得到单桩桩顶竖向力设计值: 由于最小单桩竖向承载力>0,故没有抗拔力!2. 矩形承台弯矩的计算(依据《建筑桩技术法律规范》JGJ94-94的第5.6.1条) 其中 ，─计算截面处方向的弯矩设计值()； ，─单桩相对承台中心轴的XY方向距离(m)； ─扣除承台自重的单桩桩顶竖向力设计值()，经过计算得到弯矩设计值： 4）矩形承台截面主筋的计算 依据《混凝土结构...
