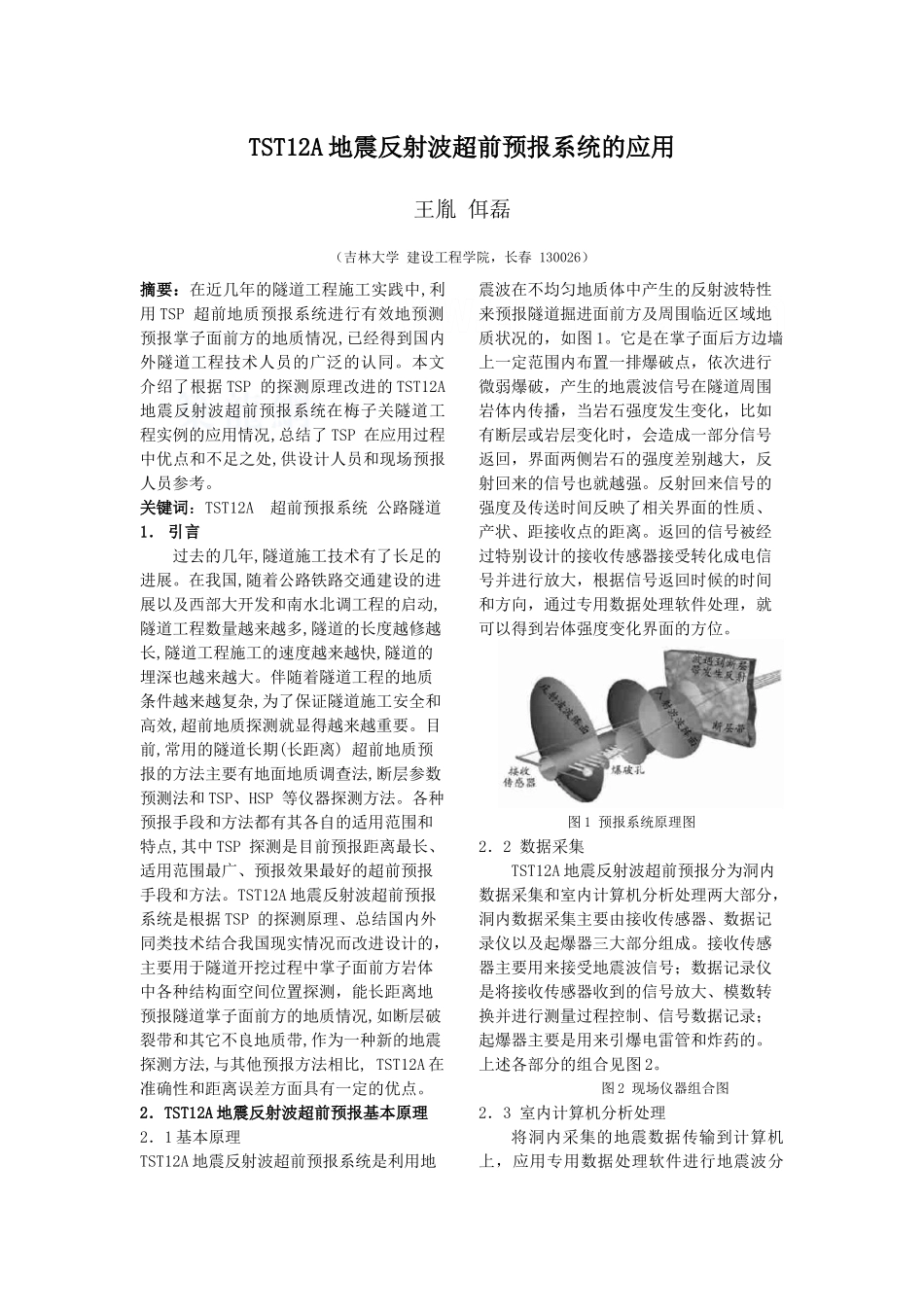

TST12A 地震反射波超前预报系统的应用王胤 佴磊（吉林大学 建设工程学院，长春 130026）摘要：在近几年的隧道工程施工实践中,利用 TSP 超前地质预报系统进行有效地预测预报掌子面前方的地质情况,已经得到国内外隧道工程技术人员的广泛的认同。本文介绍了根据 TSP 的探测原理改进的 TST12A地震反射波超前预报系统在梅子关隧道工程实例的应用情况,总结了 TSP 在应用过程中优点和不足之处,供设计人员和现场预报人员参考。关键词：TST12A 超前预报系统 公路隧道1． 引言过去的几年,隧道施工技术有了长足的进展。在我国,随着公路铁路交通建设的进展以及西部大开发和南水北调工程的启动,隧道工程数量越来越多,隧道的长度越修越长,隧道工程施工的速度越来越快,隧道的埋深也越来越大。伴随着隧道工程的地质条件越来越复杂,为了保证隧道施工安全和高效,超前地质探测就显得越来越重要。目前,常用的隧道长期(长距离) 超前地质预报的方法主要有地面地质调查法,断层参数预测法和 TSP、HSP 等仪器探测方法。各种预报手段和方法都有其各自的适用范围和特点,其中 TSP 探测是目前预报距离最长、适用范围最广、预报效果最好的超前预报手段和方法。TST12A 地震反射波超前预报系统是根据 TSP 的探测原理、总结国内外同类技术结合我国现实情况而改进设计的，主要用于隧道开挖过程中掌子面前方岩体中各种结构面空间位置探测，能长距离地预报隧道掌子面前方的地质情况,如断层破裂带和其它不良地质带,作为一种新的地震探测方法,与其他预报方法相比, TST12A 在准确性和距离误差方面具有一定的优点。2．TST12A 地震反射波超前预报基本原理2．1 基本原理TST12A 地震反射波超前预报系统是利用地震波在不均匀地质体中产生的反射波特性来预报隧道掘进面前方及周围临近区域地质状况的，如图 1。它是在掌子面后方边墙上一定范围内布置一排爆破点，依次进行微弱爆破，产生的地震波信号在隧道周围岩体内传播，当岩石强度发生变化，比如有断层或岩层变化时，会造成一部分信号返回，界面两侧岩石的强度差别越大，反射回来的信号也就越强。反射回来信号的强度及传送时间反映了相关界面的性质、产状、距接收点的距离。返回的信号被经过特别设计的接收传感器接受转化成电信号并进行放大，根据信号返回时候的时间和方向，通过专用数据处理软件处理，就可以得到岩体强度变化界面的方位。图 1 预报系统原理图2．2 数据采集TST12A 地震反射波超前预报分为洞内...
