yjw毕业设计说明书VIP专享

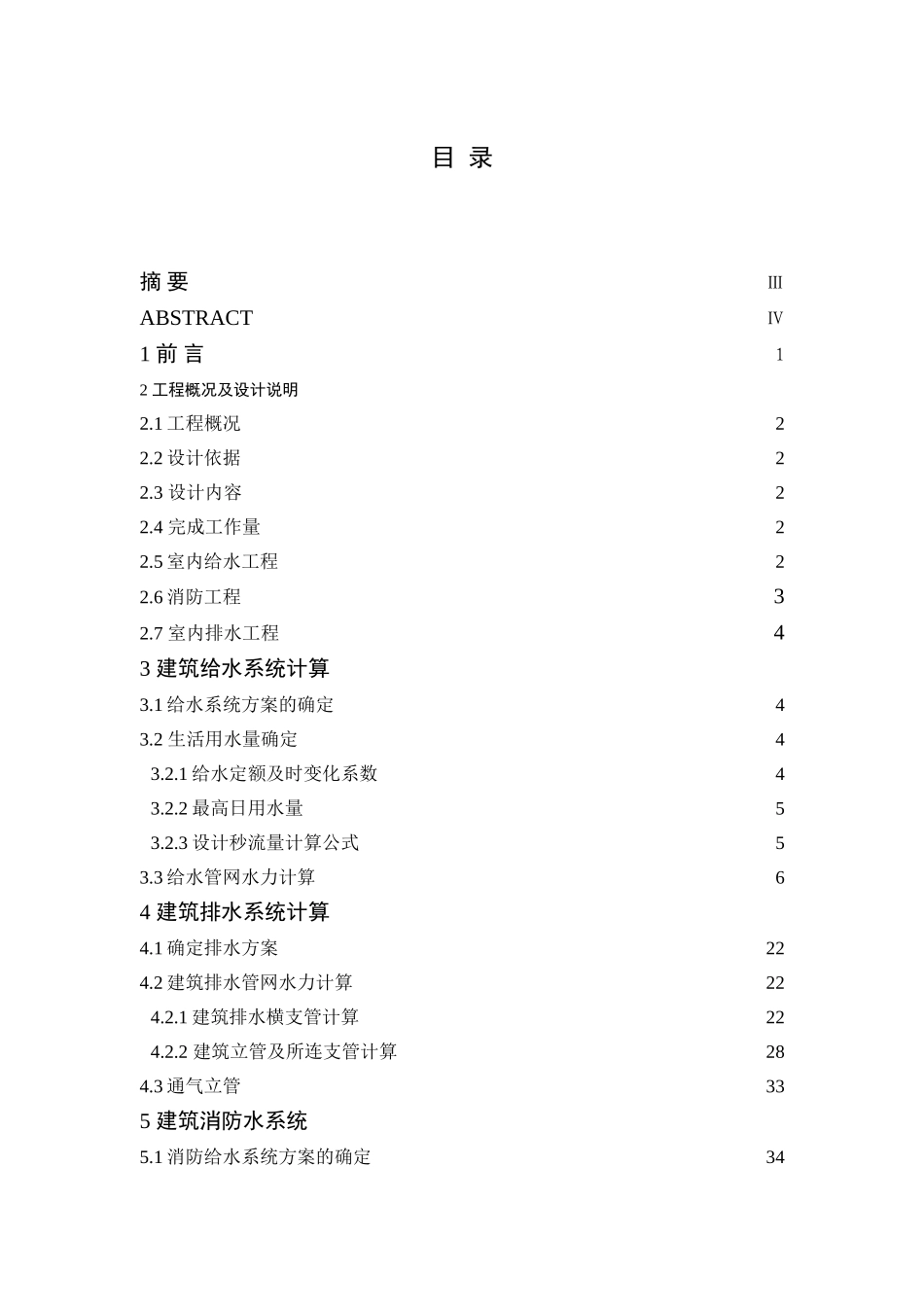

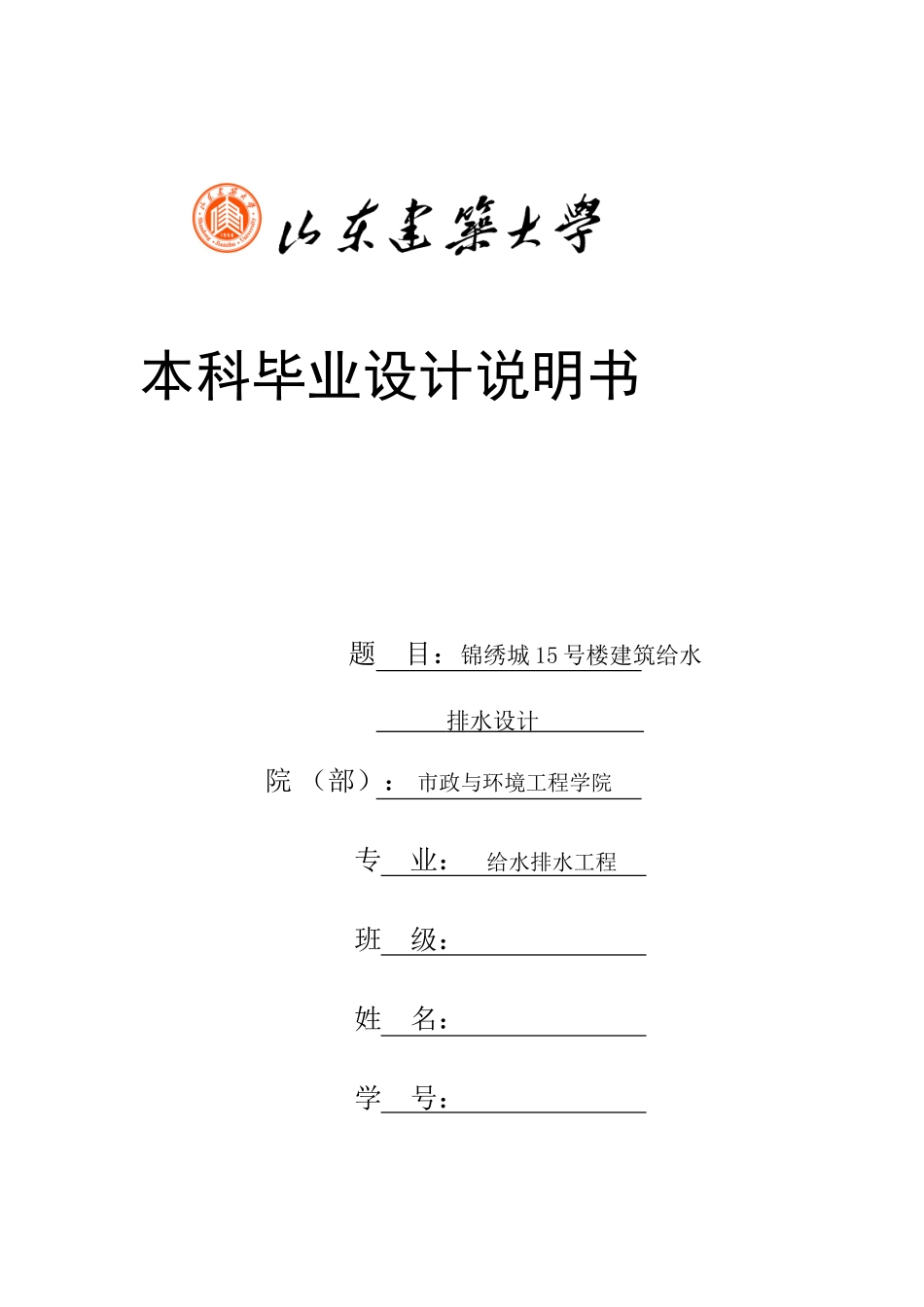

本科毕业设计说明书题 目：锦绣城 15 号楼建筑给水 排水设计 院 （部）： 市政与环境工程学院专 业： 给水排水工程班 级： 姓 名： 学 号： 指导老师： 完成日期： 2008 年 6 月 26 日目 录摘 要ⅢABSTRACTⅣ1 前 言12 工程概况及设计说明2.1 工程概况22.2 设计依据22.3 设计内容22.4 完成工作量22.5 室内给水工程22.6 消防工程32.7 室内排水工程43 建筑给水系统计算3.1 给水系统方案的确定43.2 生活用水量确定43.2.1 给水定额及时变化系数43.2.2 最高日用水量53.2.3 设计秒流量计算公式53.3 给水管网水力计算64 建筑排水系统计算4.1 确定排水方案224.2 建筑排水管网水力计算224.2.1 建筑排水横支管计算224.2.2 建筑立管及所连支管计算284.3 通气立管335 建筑消防水系统5.1 消防给水系统方案的确定345.2 室内消火栓给水系统345.2.1 消火栓的布置345.2.2 消火栓口所需的水压345.2.3 校核365.2.4 水力计算375.2.5 其他设施的设计395.3 自动喷水灭火系统405.3.1 自喷系统的布置405.3.2 自喷系统水力计算405.3.3 消防水池容积的计算435.4 室外消防给水系统445.4.1 室外消防给水管网445.4.2 室外消火栓445.5 管材447 结 论45谢 辞46参考文献47 摘 要该设计为锦绣城 15 号楼建筑给水排水设计，设计内容包括给水系统设计，排水系统设计，，消防系统设计，自动喷水系统设计。由于该建筑高度 60.5 米，市政管网压力 0.18MPa,无法满足压力要求，故采纳分区供水，考虑到节能设计，采纳无负压装置变频泵机组。给水分区为高、中、低区，10~17 层为高区,2~9层为中区，一层为低区。中区、高区由无负压装置供水，低区利用市政管网直接供水。排水采纳污废水合流的方式。该建筑物高度低于 100 米，消防系统不分区，，采纳减压稳压消火栓。自喷系统采纳中危一级标准，正常压力为0.1MPa,作用面积为 160 平方米。自喷系统与消火栓系统合用消防水箱。关键词：高层建筑；给水排水；给水分区；自喷系统。The Design of Building Water and Wastewater Engineering for the 15th Building of jin Xiu ChengABSTRACT this design gives the water draining water design for the exquisite silk city 15th building construction, the design content including for the aqueous system graduation project, the drainage system design, fire...
