《地基处理》课程设计指导书

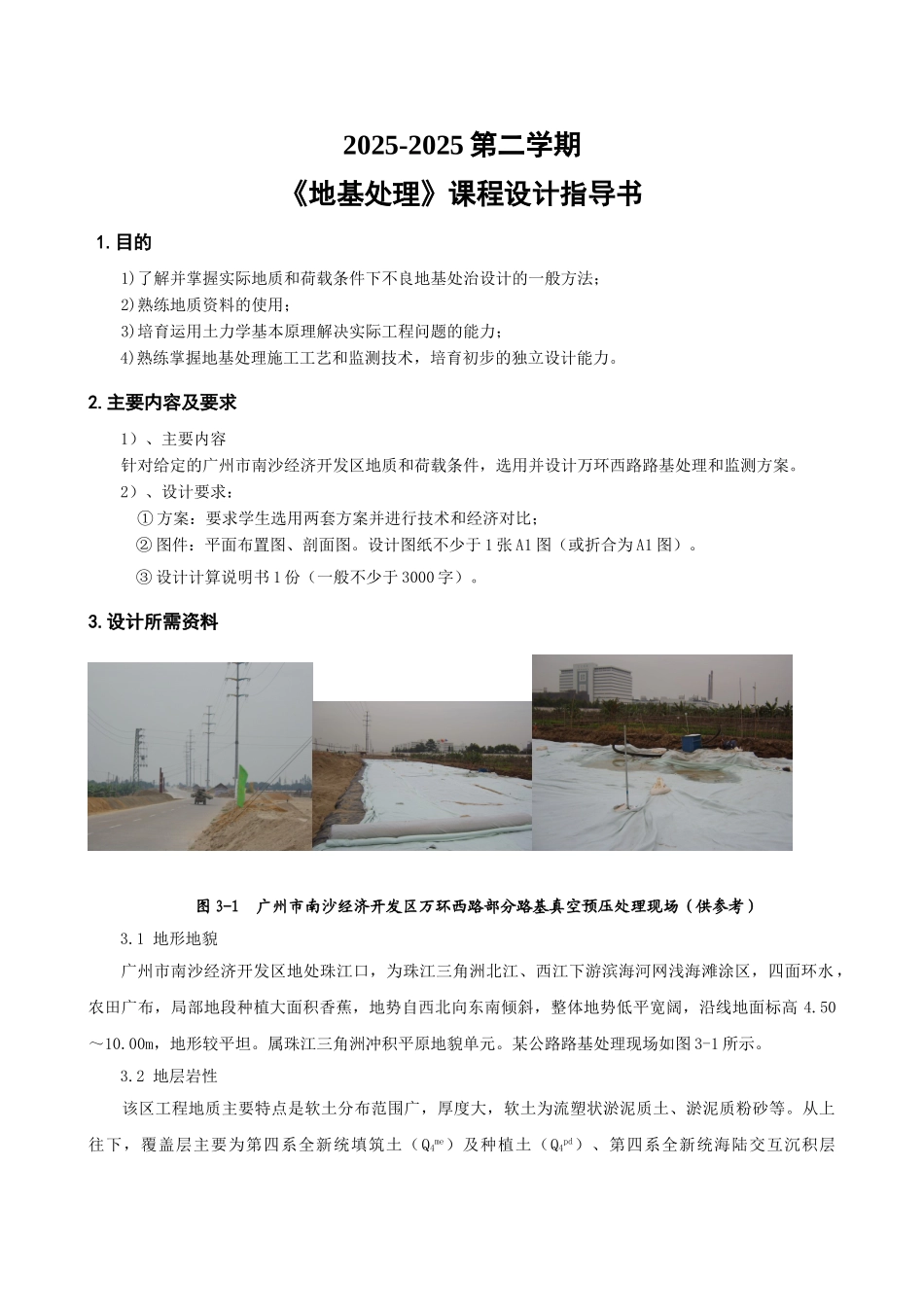

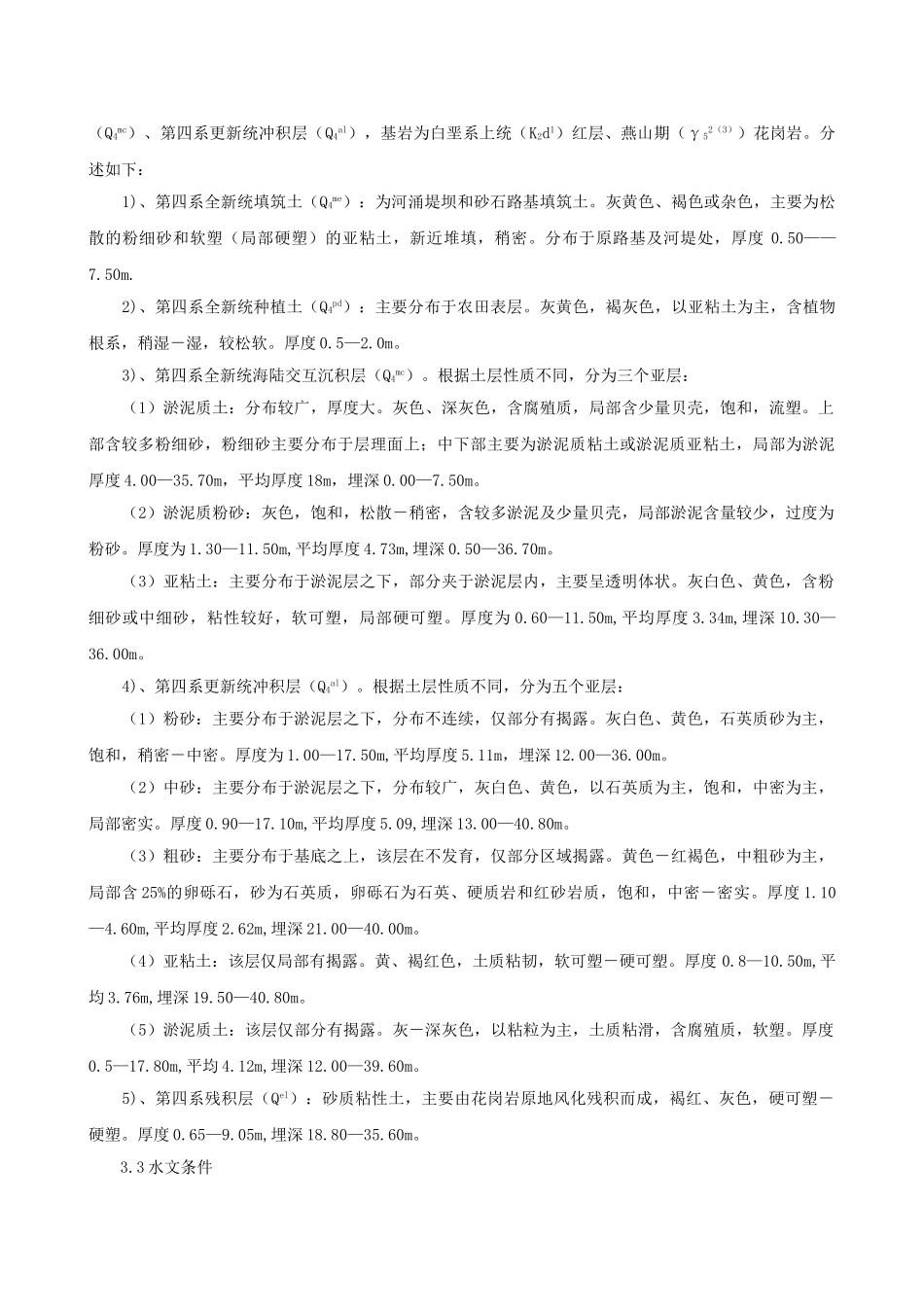

2025-2025 第二学期《地基处理》课程设计指导书1.目的1)了解并掌握实际地质和荷载条件下不良地基处治设计的一般方法；2)熟练地质资料的使用；3)培育运用土力学基本原理解决实际工程问题的能力；4)熟练掌握地基处理施工工艺和监测技术，培育初步的独立设计能力。2.主要内容及要求1）、主要内容针对给定的广州市南沙经济开发区地质和荷载条件，选用并设计万环西路路基处理和监测方案。2）、设计要求：① 方案：要求学生选用两套方案并进行技术和经济对比；② 图件：平面布置图、剖面图。设计图纸不少于 1 张 A1 图（或折合为 A1 图）。③ 设计计算说明书 1 份（一般不少于 3000 字）。3.设计所需资料图 3-1 广州市南沙经济开发区万环西路部分路基真空预压处理现场（供参考）3.1 地形地貌广州市南沙经济开发区地处珠江口，为珠江三角洲北江、西江下游滨海河网浅海滩涂区，四面环水，农田广布，局部地段种植大面积香蕉，地势自西北向东南倾斜，整体地势低平宽阔，沿线地面标高 4.50～10.00m，地形较平坦。属珠江三角洲冲积平原地貌单元。某公路路基处理现场如图 3-1 所示。3.2 地层岩性该区工程地质主要特点是软土分布范围广，厚度大，软土为流塑状淤泥质土、淤泥质粉砂等。从上往下，覆盖层主要为第四系全新统填筑土（Q4me）及种植土（Q4pd）、第四系全新统海陆交互沉积层（Q4mc）、第四系更新统冲积层（Q4al），基岩为白垩系上统（K2d1）红层、燕山期（γ52（3））花岗岩。分述如下：1)、第四系全新统填筑土（Q4me）：为河涌堤坝和砂石路基填筑土。灰黄色、褐色或杂色，主要为松散的粉细砂和软塑（局部硬塑）的亚粘土，新近堆填，稍密。分布于原路基及河堤处，厚度 0.50——7.50m.2)、第四系全新统种植土（Q4pd）：主要分布于农田表层。灰黄色，褐灰色，以亚粘土为主，含植物根系，稍湿－湿，较松软。厚度 0.5—2.0m。3)、第四系全新统海陆交互沉积层（Q4mc）。根据土层性质不同，分为三个亚层：（1）淤泥质土：分布较广，厚度大。灰色、深灰色，含腐殖质，局部含少量贝壳，饱和，流塑。上部含较多粉细砂，粉细砂主要分布于层理面上；中下部主要为淤泥质粘土或淤泥质亚粘土，局部为淤泥厚度 4.00—35.70m，平均厚度 18m，埋深 0.00—7.50m。（2）淤泥质粉砂：灰色，饱和，松散－稍密，含较多淤泥及少量贝壳，局部淤泥含量较少，过度为粉砂。厚度为 1.30—11.50m,平均厚度 4.73m,埋深 0.50—36.70m。（3）亚粘土：主要分...
