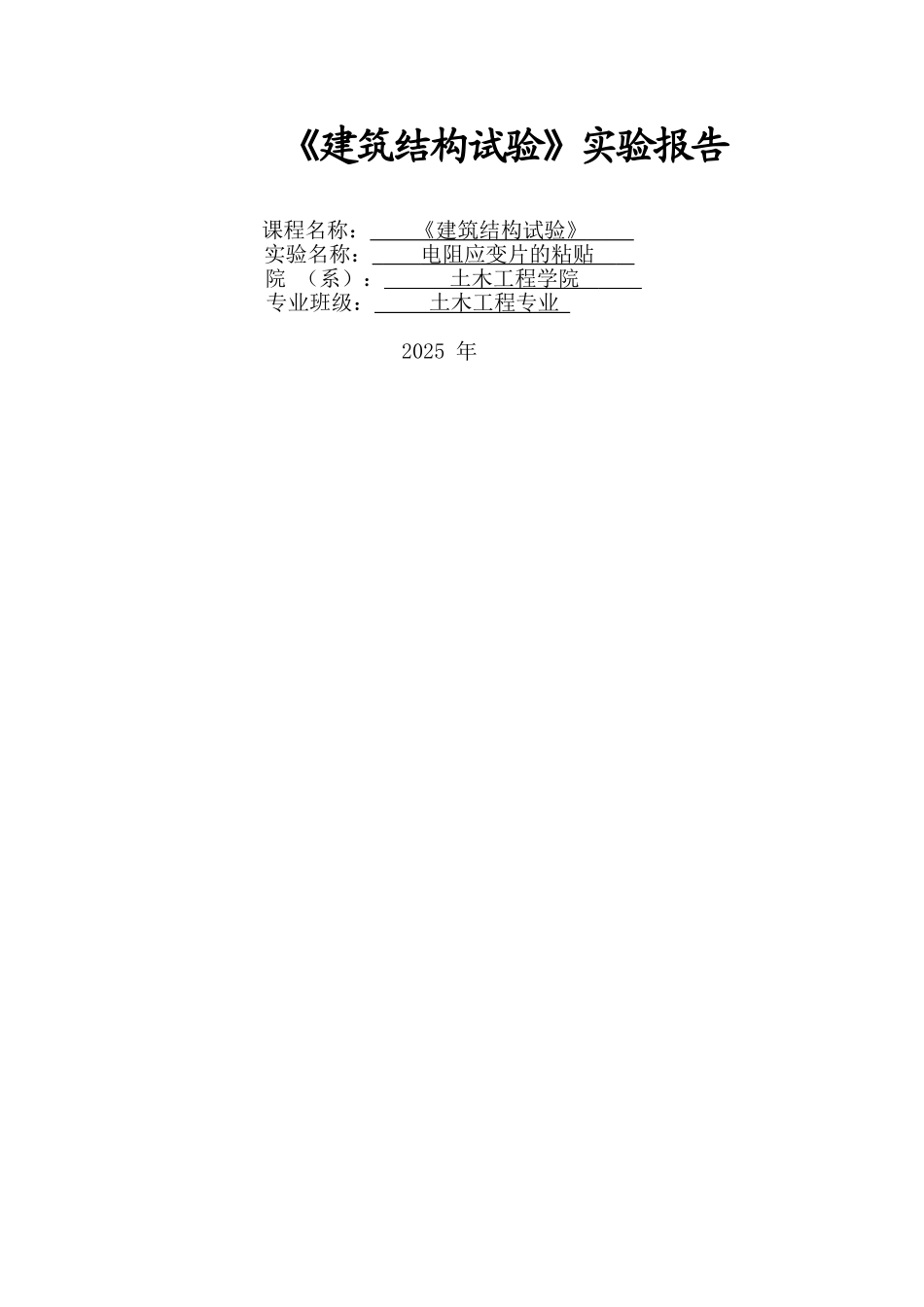

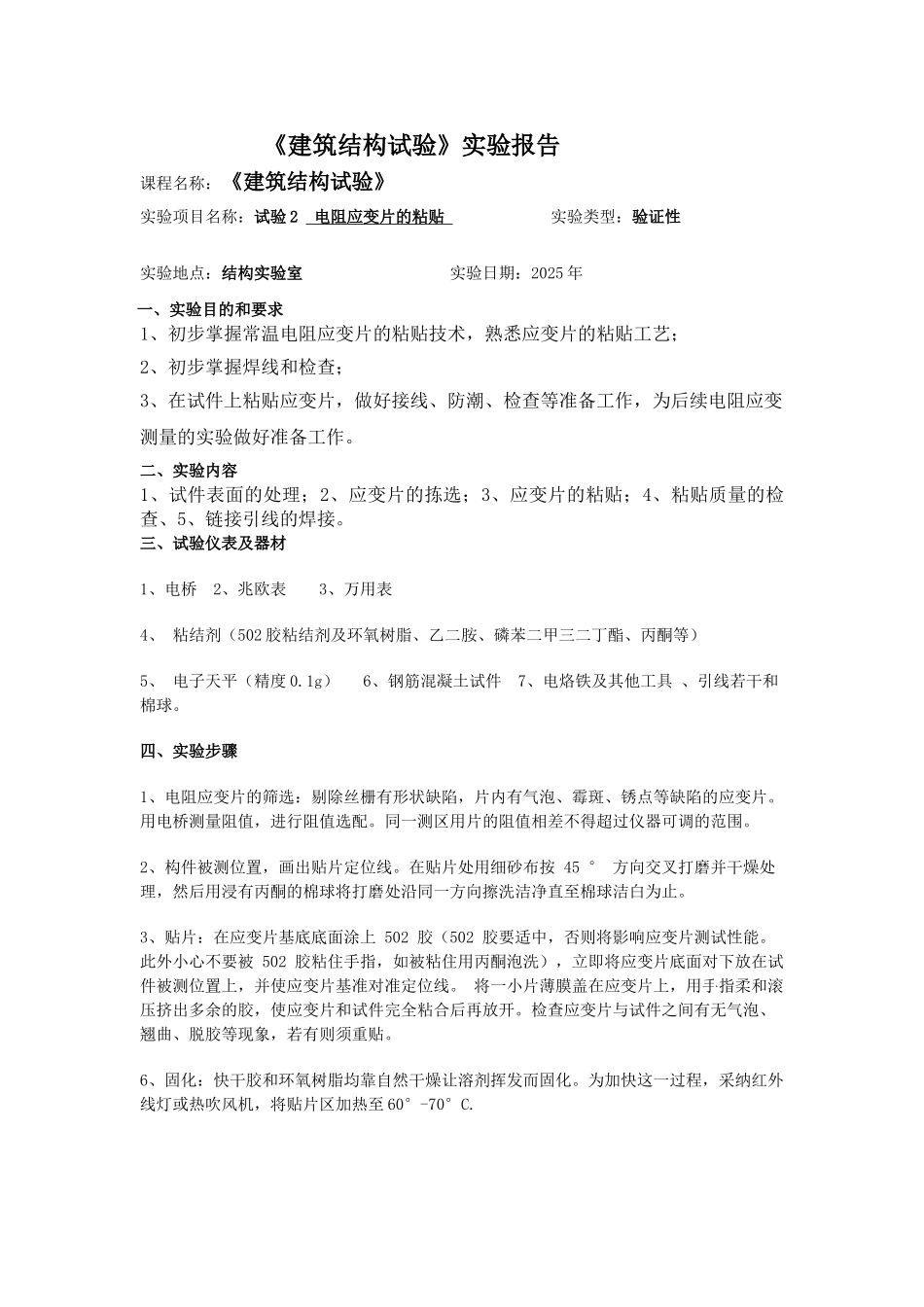

《建筑结构试验》实验报告课程名称： 《建筑结构试验》 实验名称： 电阻应变片的粘贴 院 （系）： 土木工程学院 专业班级： 土木工程专业 2025 年《建筑结构试验》实验报告课程名称：《建筑结构试验》实验项目名称：试验 2 电阻应变片的粘贴 实验类型：验证性 实验地点：结构实验室 实验日期：2025 年 一、实验目的和要求1、初步掌握常温电阻应变片的粘贴技术，熟悉应变片的粘贴工艺；2、初步掌握焊线和检查；3、在试件上粘贴应变片，做好接线、防潮、检查等准备工作，为后续电阻应变测量的实验做好准备工作。二、实验内容1、试件表面的处理；2、应变片的拣选；3、应变片的粘贴；4、粘贴质量的检查、5、链接引线的焊接。三、试验仪表及器材1、电桥 2、兆欧表 3、万用表4、 粘结剂（502 胶粘结剂及环氧树脂、乙二胺、磷苯二甲三二丁酯、丙酮等）5、 电子天平（精度 0.1g） 6、钢筋混凝土试件 7、电烙铁及其他工具 、引线若干和棉球。四、实验步骤1、电阻应变片的筛选：剔除丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。用电桥测量阻值，进行阻值选配。同一测区用片的阻值相差不得超过仪器可调的范围。2、构件被测位置，画出贴片定位线。在贴片处用细砂布按 45 ° 方向交叉打磨并干燥处理，然后用浸有丙酮的棉球将打磨处沿同一方向擦洗洁净直至棉球洁白为止。3、贴片：在应变片基底底面涂上 502 胶（502 胶要适中，否则将影响应变片测试性能。此外小心不要被 502 胶粘住手指，如被粘住用丙酮泡洗），立即将应变片底面对下放在试件被测位置上，并使应变片基准对准定位线。 将一小片薄膜盖在应变片上，用手指柔和滚压挤出多余的胶，使应变片和试件完全粘合后再放开。检查应变片与试件之间有无气泡、翘曲、脱胶等现象，若有则须重贴。 6、固化：快干胶和环氧树脂均靠自然干燥让溶剂挥发而固化。为加快这一过程，采纳红外线灯或热吹风机，将贴片区加热至 60°-70°C.7、检查：检查应变片与试件之间有无气泡、翘曲、脱胶等现象，若有则须重贴。胶层固化后，应变片阻值应无变化，兆欧表测量阻值为 200 兆欧以上为合格。 8、导线固定: 将导线与应变片连接的一端去掉 2 毫米塑料皮，涂上焊锡。将应变片引线与试件轻轻拉开，把一端涂上焊锡的导线与应变片引线靠近用胶布固定在试件上，然后用电烙铁将应变片引线与导线焊接。焊点要光滑，防止虚焊。 9、防潮处理：装上浇铸环氧树脂胶的外膜，一端先用胶...
