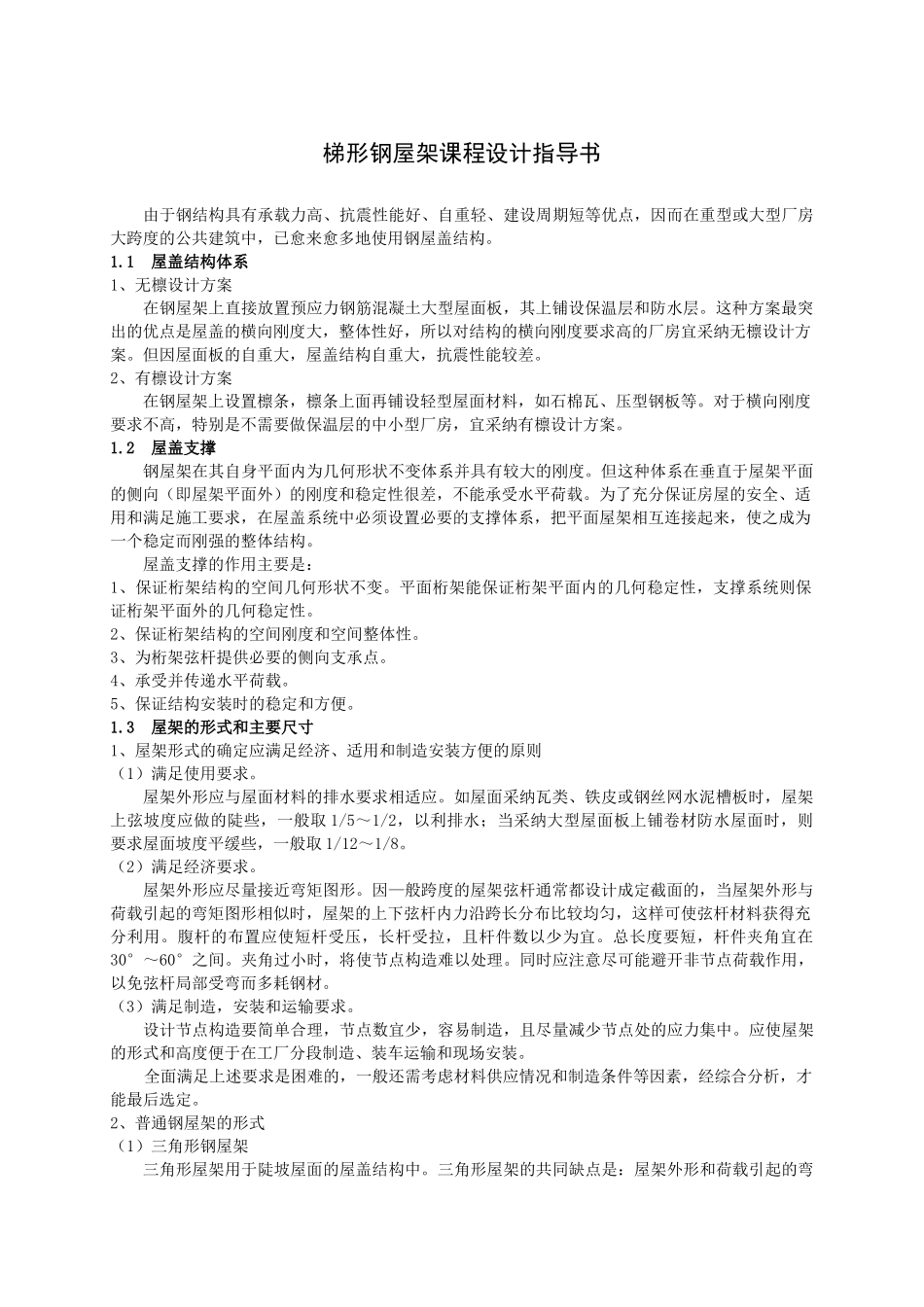

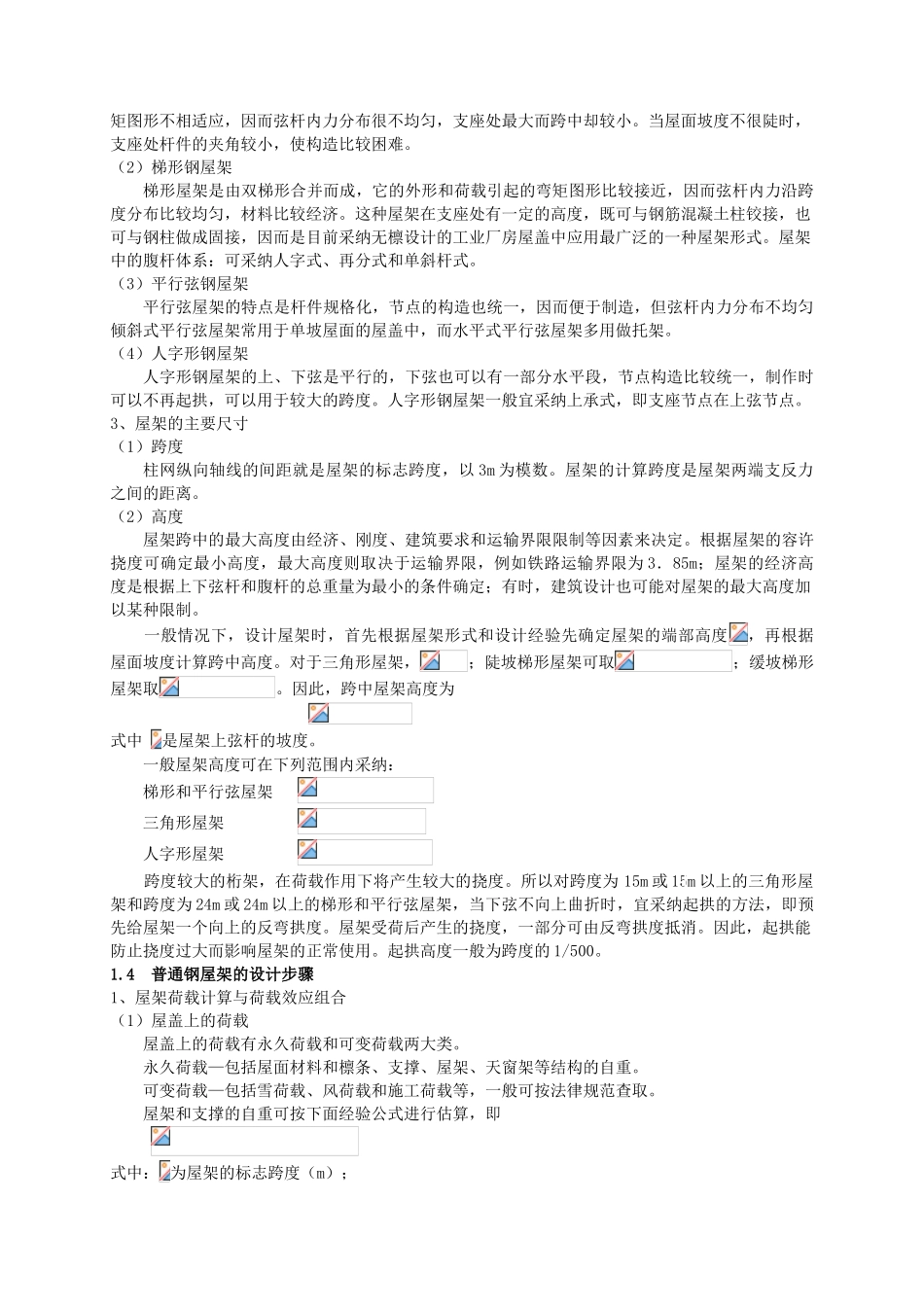

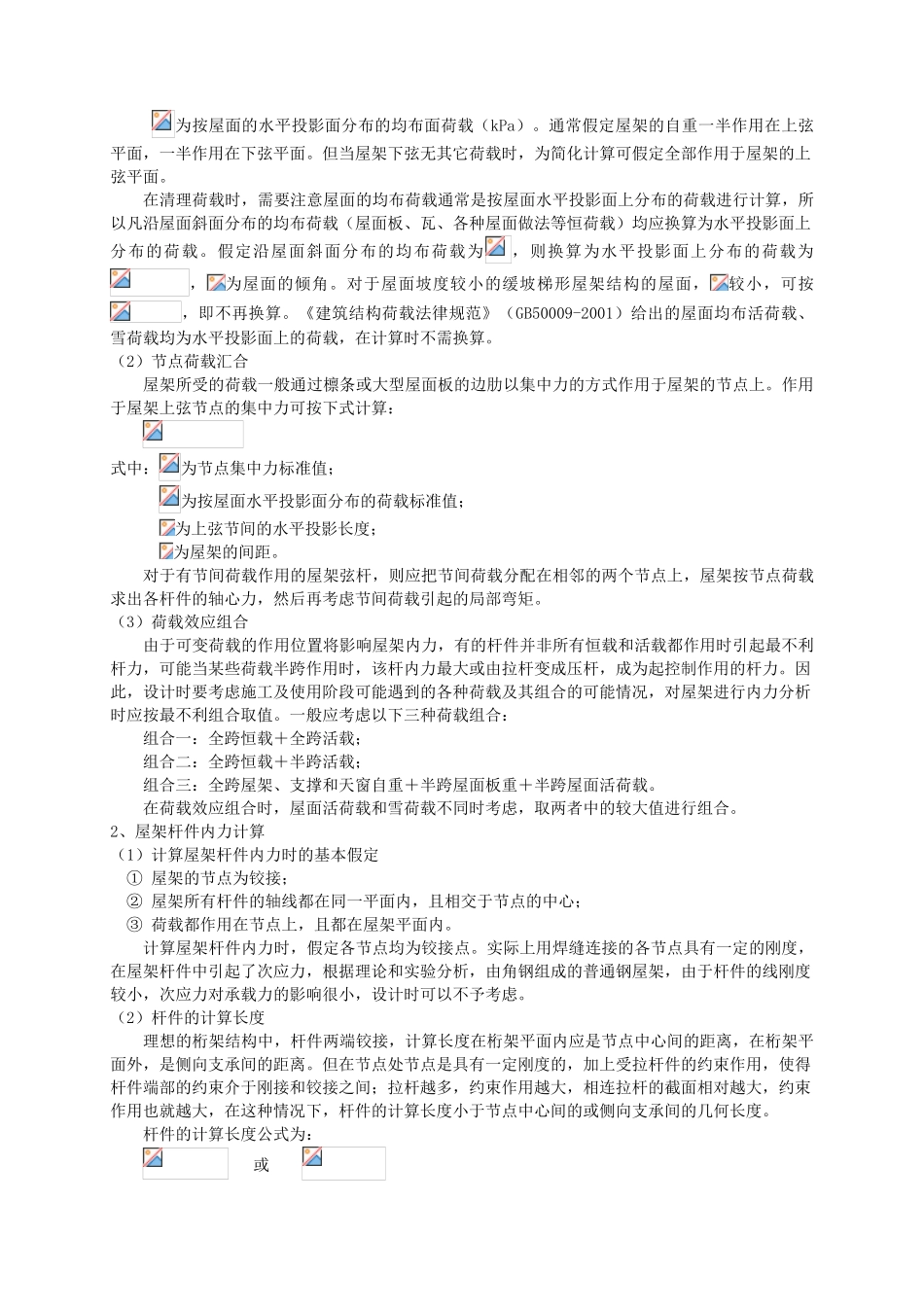

梯形钢屋架课程设计指导书由于钢结构具有承载力高、抗震性能好、自重轻、建设周期短等优点，因而在重型或大型厂房大跨度的公共建筑中，已愈来愈多地使用钢屋盖结构。1.1 屋盖结构体系1、无檩设计方案在钢屋架上直接放置预应力钢筋混凝土大型屋面板，其上铺设保温层和防水层。这种方案最突出的优点是屋盖的横向刚度大，整体性好，所以对结构的横向刚度要求高的厂房宜采纳无檩设计方案。但因屋面板的自重大，屋盖结构自重大，抗震性能较差。2、有檩设计方案在钢屋架上设置檩条，檩条上面再铺设轻型屋面材料，如石棉瓦、压型钢板等。对于横向刚度要求不高，特别是不需要做保温层的中小型厂房，宜采纳有檩设计方案。1.2 屋盖支撑钢屋架在其自身平面内为几何形状不变体系并具有较大的刚度。但这种体系在垂直于屋架平面的侧向（即屋架平面外）的刚度和稳定性很差，不能承受水平荷载。为了充分保证房屋的安全、适用和满足施工要求，在屋盖系统中必须设置必要的支撑体系，把平面屋架相互连接起来，使之成为一个稳定而刚强的整体结构。屋盖支撑的作用主要是：1、保证桁架结构的空间几何形状不变。平面桁架能保证桁架平面内的几何稳定性，支撑系统则保证桁架平面外的几何稳定性。2、保证桁架结构的空间刚度和空间整体性。3、为桁架弦杆提供必要的侧向支承点。4、承受并传递水平荷载。5、保证结构安装时的稳定和方便。1.3 屋架的形式和主要尺寸1、屋架形式的确定应满足经济、适用和制造安装方便的原则（1）满足使用要求。屋架外形应与屋面材料的排水要求相适应。如屋面采纳瓦类、铁皮或钢丝网水泥槽板时，屋架上弦坡度应做的陡些，一般取 1/5～1/2，以利排水；当采纳大型屋面板上铺卷材防水屋面时，则要求屋面坡度平缓些，一般取 1/12～1/8。（2）满足经济要求。屋架外形应尽量接近弯矩图形。因—般跨度的屋架弦杆通常都设计成定截面的，当屋架外形与荷载引起的弯矩图形相似时，屋架的上下弦杆内力沿跨长分布比较均匀，这样可使弦杆材料获得充分利用。腹杆的布置应使短杆受压，长杆受拉，且杆件数以少为宜。总长度要短，杆件夹角宜在30°～60°之间。夹角过小时，将使节点构造难以处理。同时应注意尽可能避开非节点荷载作用，以免弦杆局部受弯而多耗钢材。（3）满足制造，安装和运输要求。设计节点构造要简单合理，节点数宜少，容易制造，且尽量减少节点处的应力集中。应使屋架的形式和高度便于在工厂分段制造、装车运输和现场安装。全面满足上述要求是困...
