上海某体育馆螺栓球节点网架屋面施工方案

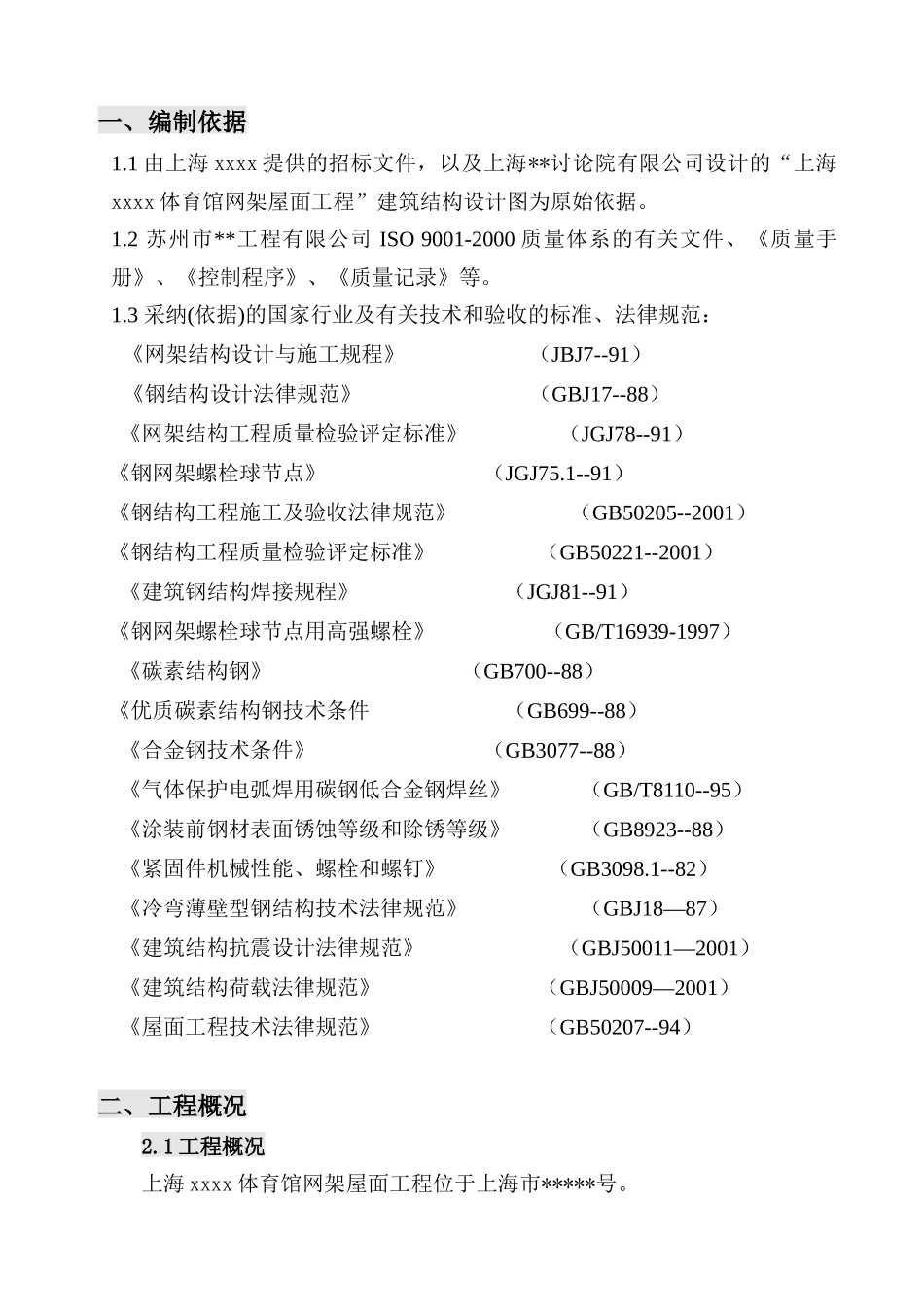

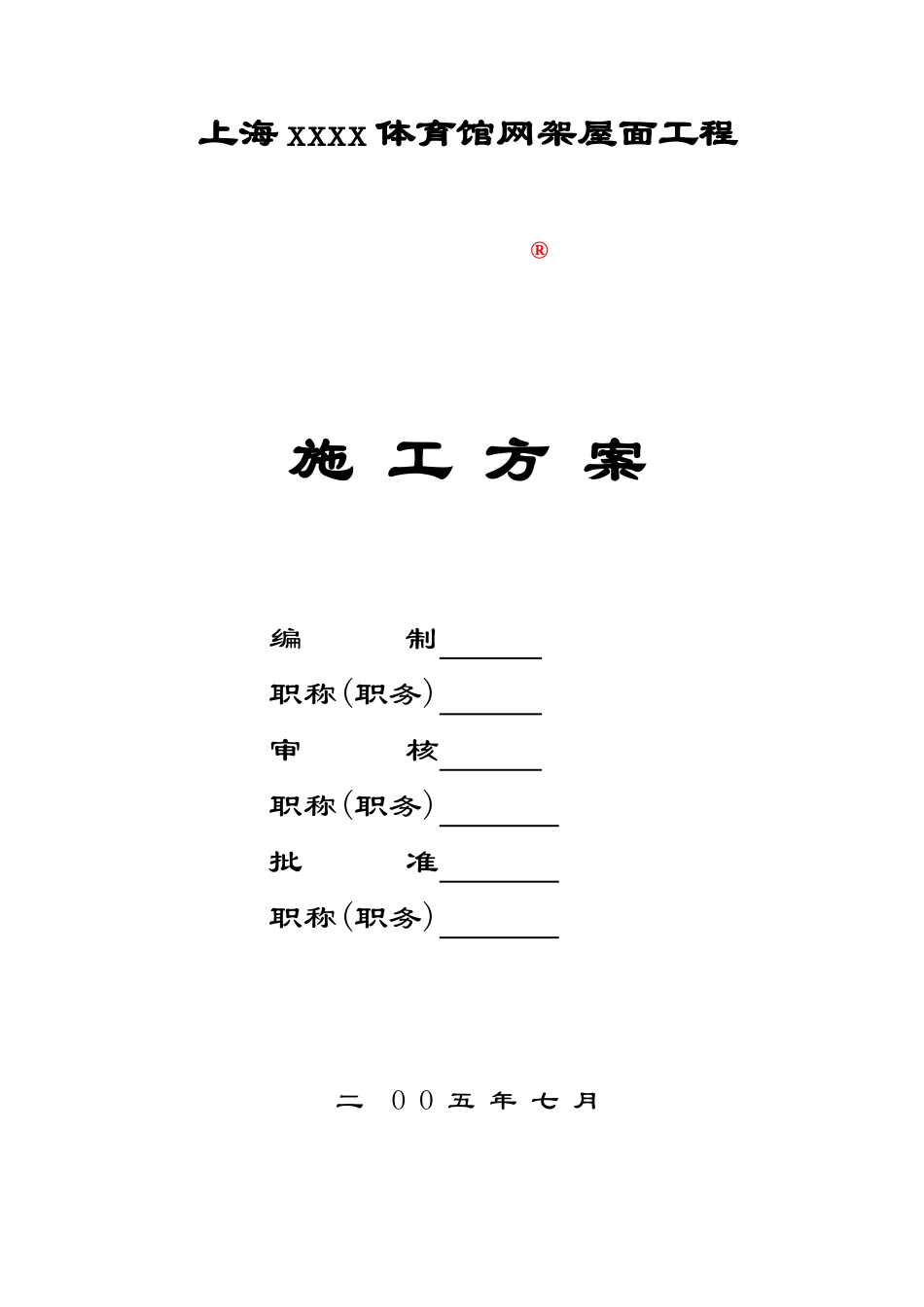

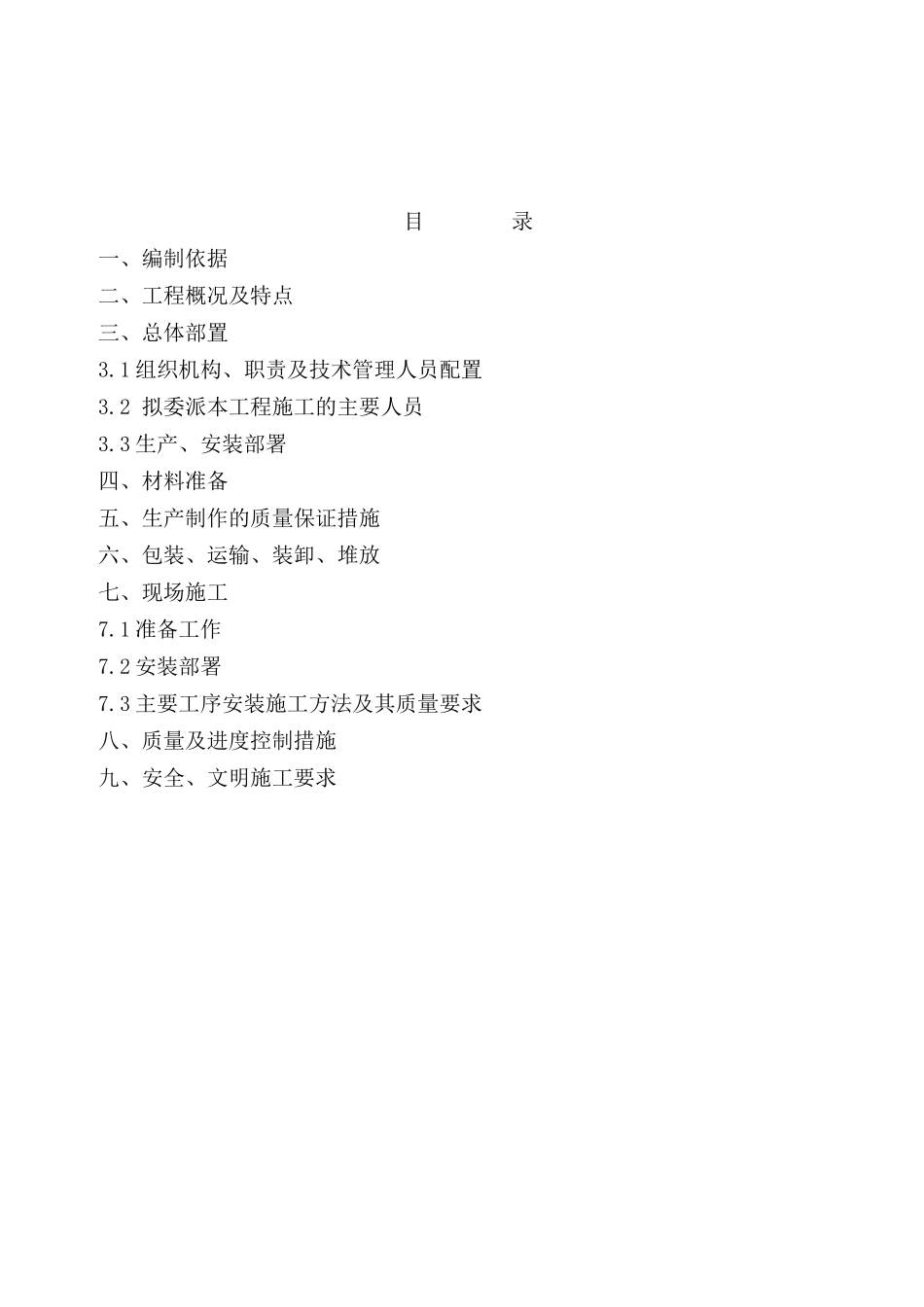

上海 xxxx 体育馆网架屋面工程 ® 施 工 方 案 编 制 职称(职务) 审 核 职称(职务) 批 准 职称(职务) 二 O O 五 年 七 月目 录一、编制依据二、工程概况及特点三、总体部置3.1 组织机构、职责及技术管理人员配置3.2 拟委派本工程施工的主要人员3.3 生产、安装部署四、材料准备五、生产制作的质量保证措施六、包装、运输、装卸、堆放七、现场施工7.1 准备工作7.2 安装部署7.3 主要工序安装施工方法及其质量要求八、质量及进度控制措施九、安全、文明施工要求一、编制依据 1.1 由上海 xxxx 提供的招标文件，以及上海**讨论院有限公司设计的“上海xxxx 体育馆网架屋面工程”建筑结构设计图为原始依据。1.2 苏州市**工程有限公司 ISO 9001-2000 质量体系的有关文件、《质量手册》、《控制程序》、《质量记录》等。1.3 采纳(依据)的国家行业及有关技术和验收的标准、法律规范：《网架结构设计与施工规程》 （JBJ7--91）《钢结构设计法律规范》 （GBJ17--88）《网架结构工程质量检验评定标准》 （JGJ78--91） 《钢网架螺栓球节点》 （JGJ75.1--91） 《钢结构工程施工及验收法律规范》 （GB50205--2001） 《钢结构工程质量检验评定标准》 （GB50221--2001）《建筑钢结构焊接规程》 （JGJ81--91） 《钢网架螺栓球节点用高强螺栓》 （GB/T16939-1997）《碳素结构钢》 （GB700--88） 《优质碳素结构钢技术条件 （GB699--88）《合金钢技术条件》 （GB3077--88）《气体保护电弧焊用碳钢低合金钢焊丝》 （GB/T8110--95）《涂装前钢材表面锈蚀等级和除锈等级》 （GB8923--88）《紧固件机械性能、螺栓和螺钉》 （GB3098.1--82）《冷弯薄壁型钢结构技术法律规范》 （GBJ18—87）《建筑结构抗震设计法律规范》 （GBJ50011—2001）《建筑结构荷载法律规范》 （GBJ50009—2001）《屋面工程技术法律规范》 （GB50207--94）二、工程概况 2.1 工程概况上海 xxxx 体育馆网架屋面工程位于上海市*****号。本工程由钢网架组成。本网架工程采纳螺栓球节点、正放四角锥形式的平板抽空网架结构，网架覆盖面积为 3374m2。下弦多点支承；网架结构找坡，排水坡度为 3.5%。网架设 计 荷 载 ： 上 弦 恒 载 ： 0.50kN/m2 ； 活 载 ： 0.50 kN/m2 。 下 弦 恒 载 ：0.00kN/m2；活载：0.30kN/m2。马道活载：0.20kN/m2。基本风压：0.55 kN/m2 。抗震设防烈度：7 度。屋面采纳彩钢夹芯保...
