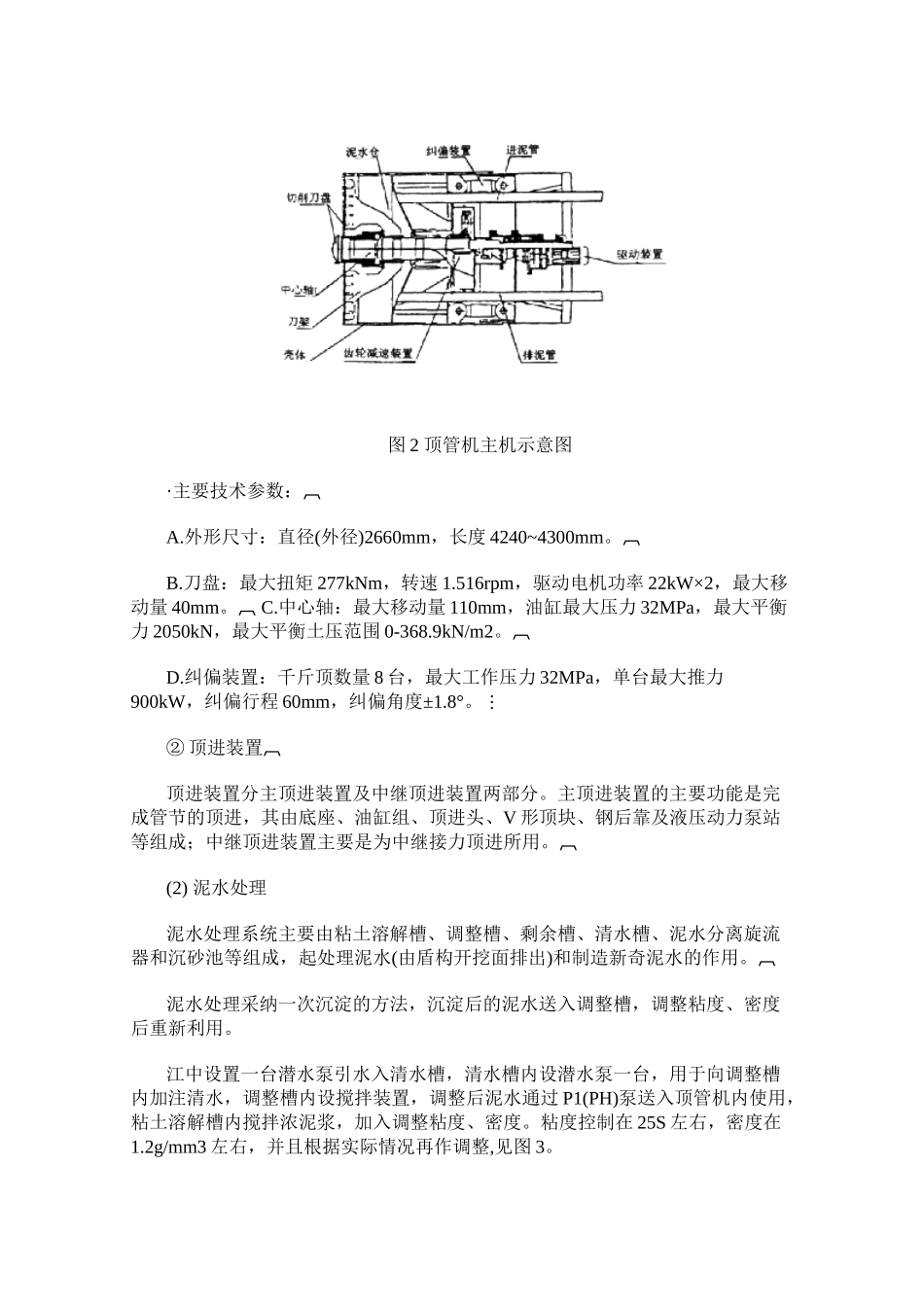

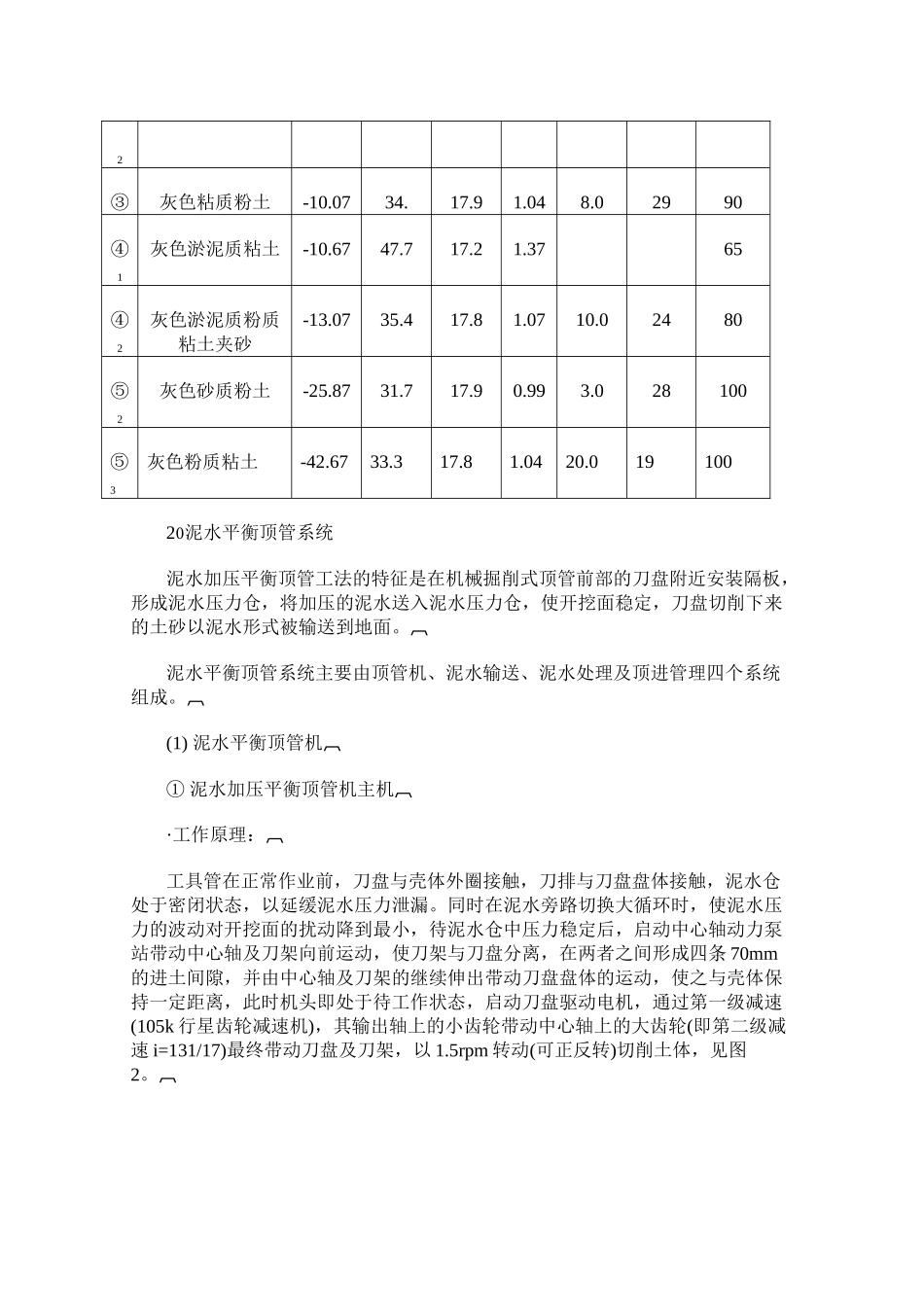

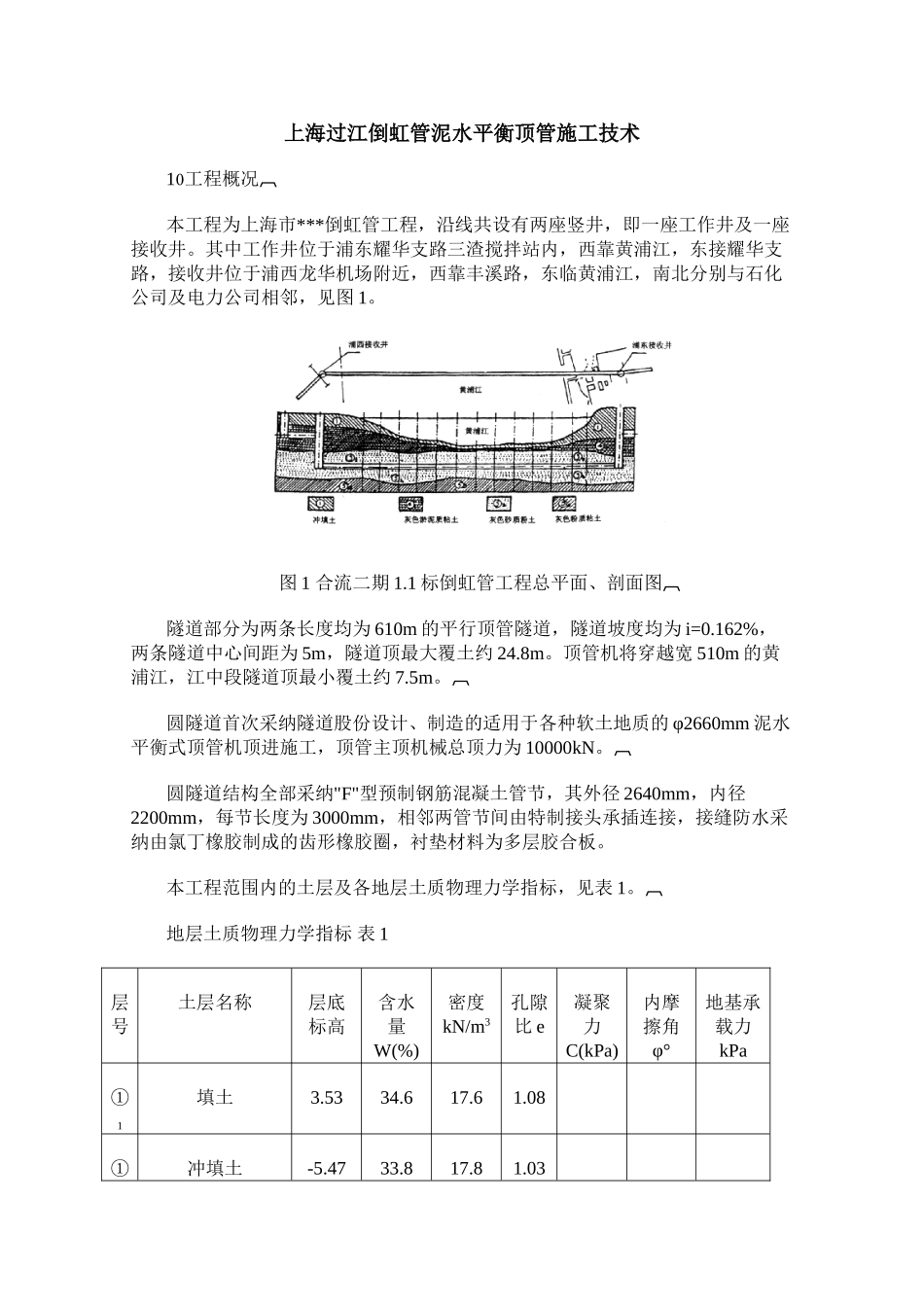

上海过江倒虹管泥水平衡顶管施工技术1工程概况本工程为上海市***倒虹管工程，沿线共设有两座竖井，即一座工作井及一座接收井。其中工作井位于浦东耀华支路三渣搅拌站内，西靠黄浦江，东接耀华支路，接收井位于浦西龙华机场附近，西靠丰溪路，东临黄浦江，南北分别与石化公司及电力公司相邻，见图 1。图 1 合流二期 1.1 标倒虹管工程总平面、剖面图隧道部分为两条长度均为 610m 的平行顶管隧道，隧道坡度均为 i=0.162%，两条隧道中心间距为 5m，隧道顶最大覆土约 24.8m。顶管机将穿越宽 510m 的黄浦江，江中段隧道顶最小覆土约 7.5m。圆隧道首次采纳隧道股份设计、制造的适用于各种软土地质的 φ2660mm 泥水平衡式顶管机顶进施工，顶管主顶机械总顶力为 10000kN。圆隧道结构全部采纳"F"型预制钢筋混凝土管节，其外径 2640mm，内径2200mm，每节长度为 3000mm，相邻两管节间由特制接头承插连接，接缝防水采纳由氯丁橡胶制成的齿形橡胶圈，衬垫材料为多层胶合板。本工程范围内的土层及各地层土质物理力学指标，见表 1。地层土质物理力学指标 表 1层号土层名称层底标高含水量W(%)密度kN/m3孔隙比 e凝聚力C(kPa)内摩擦角φ°地基承载力kPa①1填土3.5334.617.61.08 ①冲填土-5.4733.817.81.03 2③灰色粘质粉土-10.0734.17.91.048.02990④1灰色淤泥质粘土-10.6747.717.21.37 65④2灰色淤泥质粉质粘土夹砂-13.0735.417.81.0710.02480⑤2灰色砂质粉土-25.8731.717.90.993.028100⑤3灰色粉质粘土-42.6733.317.81.0420.0191002泥水平衡顶管系统泥水加压平衡顶管工法的特征是在机械掘削式顶管前部的刀盘附近安装隔板，形成泥水压力仓，将加压的泥水送入泥水压力仓，使开挖面稳定，刀盘切削下来的土砂以泥水形式被输送到地面。泥水平衡顶管系统主要由顶管机、泥水输送、泥水处理及顶进管理四个系统组成。(1) 泥水平衡顶管机① 泥水加压平衡顶管机主机·工作原理：工具管在正常作业前，刀盘与壳体外圈接触，刀排与刀盘盘体接触，泥水仓处于密闭状态，以延缓泥水压力泄漏。同时在泥水旁路切换大循环时，使泥水压力的波动对开挖面的扰动降到最小，待泥水仓中压力稳定后，启动中心轴动力泵站带动中心轴及刀架向前运动，使刀架与刀盘分离，在两者之间形成四条 70mm的进土间隙，并由中心轴及刀架的继续伸出带动刀盘盘体的运动，使之与壳体保持一定距离，此时机头即处于待工作状态，启动刀盘驱动电机，通过第一级减...
