中央电视塔塔身竖向预应力混凝土结构施工

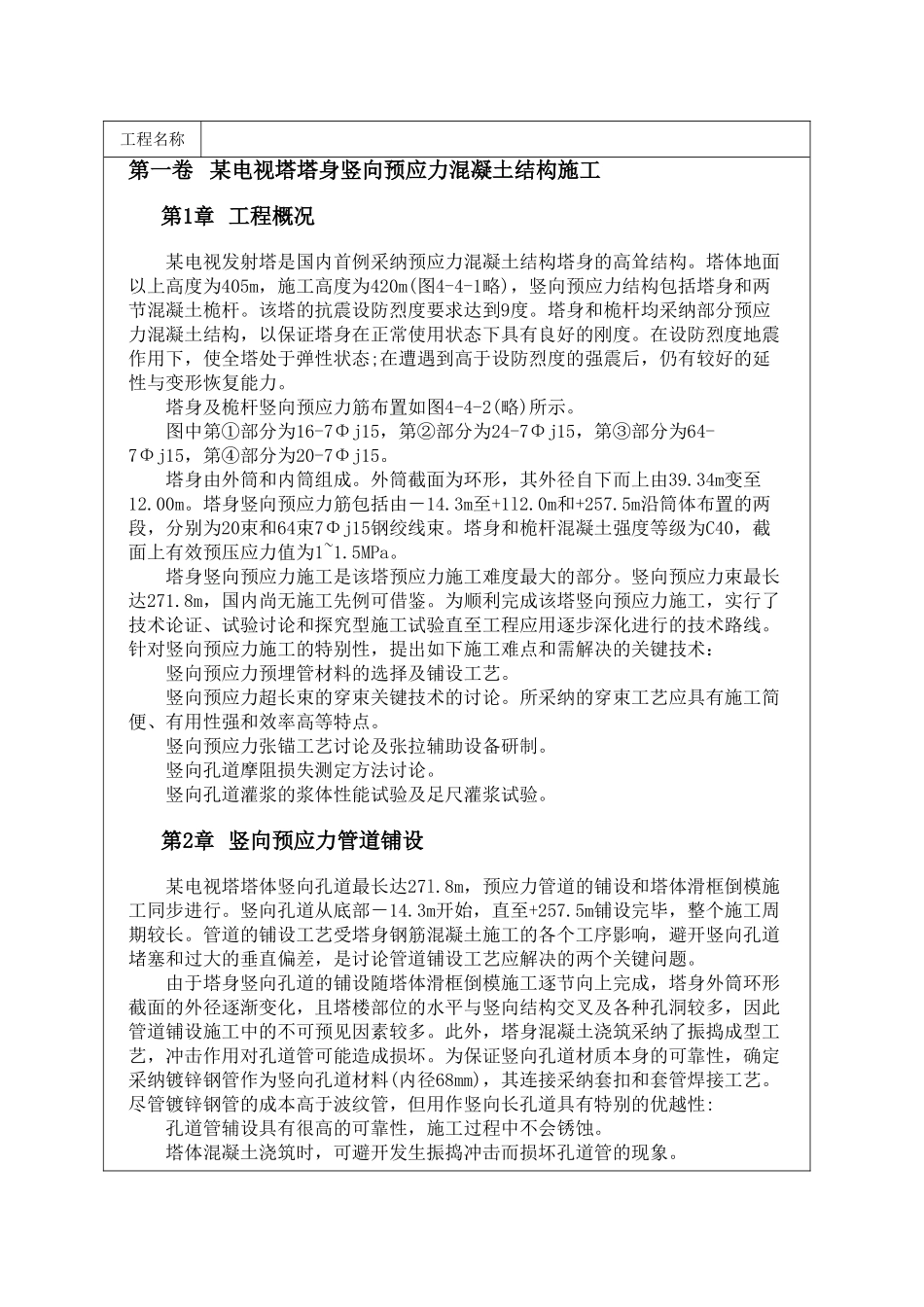

工程名称第一卷 某电视塔塔身竖向预应力混凝土结构施工第1章 工程概况某电视发射塔是国内首例采纳预应力混凝土结构塔身的高耸结构。塔体地面以上高度为405m，施工高度为420m(图4-4-1略)，竖向预应力结构包括塔身和两节混凝土桅杆。该塔的抗震设防烈度要求达到9度。塔身和桅杆均采纳部分预应力混凝土结构，以保证塔身在正常使用状态下具有良好的刚度。在设防烈度地震作用下，使全塔处于弹性状态;在遭遇到高于设防烈度的强震后，仍有较好的延性与变形恢复能力。塔身及桅杆竖向预应力筋布置如图4-4-2(略)所示。图中第①部分为16-7Φj15，第②部分为24-7Φj15，第③部分为64-7Φj15，第④部分为20-7Φj15。塔身由外筒和内筒组成。外筒截面为环形，其外径自下而上由39.34m变至12.00m。塔身竖向预应力筋包括由－14.3m至+1l2.0m和+257.5m沿筒体布置的两段，分别为20束和64束7Φj15钢绞线束。塔身和桅杆混凝土强度等级为C40，截面上有效预压应力值为1~1.5MPa。塔身竖向预应力施工是该塔预应力施工难度最大的部分。竖向预应力束最长达271.8m，国内尚无施工先例可借鉴。为顺利完成该塔竖向预应力施工，实行了技术论证、试验讨论和探究型施工试验直至工程应用逐步深化进行的技术路线。针对竖向预应力施工的特别性，提出如下施工难点和需解决的关键技术：竖向预应力预埋管材料的选择及铺设工艺。竖向预应力超长束的穿束关键技术的讨论。所采纳的穿束工艺应具有施工简便、有用性强和效率高等特点。竖向预应力张锚工艺讨论及张拉辅助设备研制。竖向孔道摩阻损失测定方法讨论。竖向孔道灌浆的浆体性能试验及足尺灌浆试验。第2章 竖向预应力管道铺设某电视塔塔体竖向孔道最长达27l.8m，预应力管道的铺设和塔体滑框倒模施工同步进行。竖向孔道从底部－14.3m开始，直至+257.5m铺设完毕，整个施工周期较长。管道的铺设工艺受塔身钢筋混凝土施工的各个工序影响，避开竖向孔道堵塞和过大的垂直偏差，是讨论管道铺设工艺应解决的两个关键问题。由于塔身竖向孔道的铺设随塔体滑框倒模施工逐节向上完成，塔身外筒环形截面的外径逐渐变化，且塔楼部位的水平与竖向结构交叉及各种孔洞较多，因此管道铺设施工中的不可预见因素较多。此外，塔身混凝土浇筑采纳了振捣成型工艺，冲击作用对孔道管可能造成损坏。为保证竖向孔道材质本身的可靠性，确定采纳镀锌钢管作为竖向孔道材料(内径68mm)，其连接采纳套扣和套管焊接工艺。尽管镀锌钢管的成本高于波纹管，但用作竖向长孔道具...
