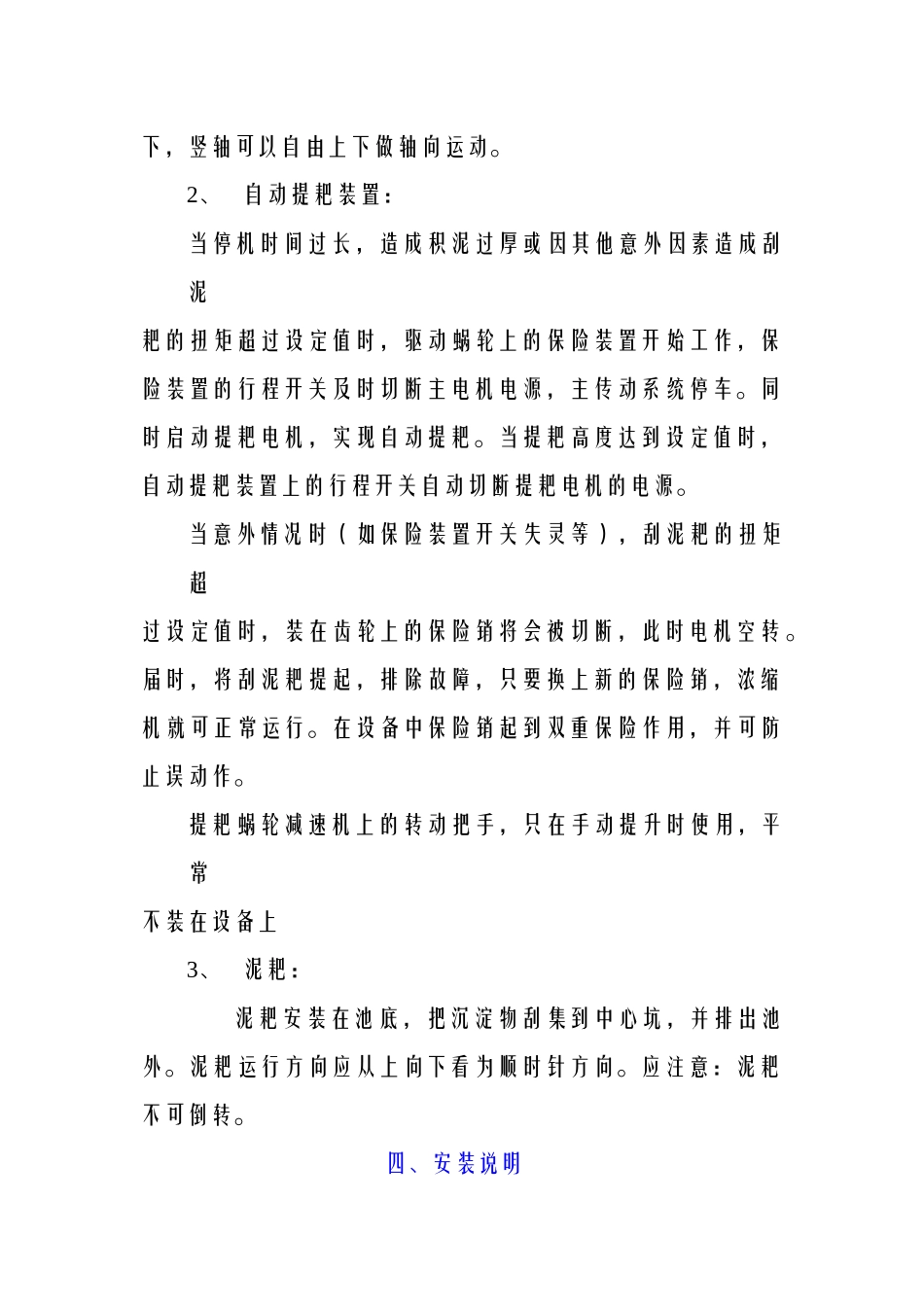

NZ-14.05 型中心传动浓缩机使用说明书操作维修手册 ×××××××××××××××公司一、用途NZ 系列浓缩机是一种中心传动式连续工作的刮集和澄清设备。它主要用于湿式选矿作业中的精、尾矿矿浆浓缩脱水，也可用于冶金工作中高炉、连铸、热轧等水处理系统或用于煤炭、化工、建材和水源、污水处理等工业中一切含固料浆液的浓缩或净化。 二、主要技术参数池 径 11.5m 刮泥功率 4.0KW 提耙功率 1.5KW防护等级 IP55绝缘等级 F泥耙转速 0.11r/min提耙高度 250mm三、结构特点NZ-14.05 型中心传动浓缩机主要由传动机构、过载保护装置、提升机构、稳流筒、泥耙等装置构成。1、传动机构：传动机构是驱动泥耙回转系统。主要由电动机、减速器、齿轮、蜗轮减速机等组成。为了保证运转中提升耙架的需要，蜗轮与竖轴（主蜗轮轴）靠滑键联结，在进行正常工作的情况下，竖轴可以自由上下做轴向运动。2、自动提耙装置：当停机时间过长，造成积泥过厚或因其他意外因素造成刮泥耙的扭矩超过设定值时，驱动蜗轮上的保险装置开始工作，保险装置的行程开关及时切断主电机电源，主传动系统停车。同时启动提耙电机，实现自动提耙。当提耙高度达到设定值时，自动提耙装置上的行程开关自动切断提耙电机的电源。当意外情况时（如保险装置开关失灵等），刮泥耙的扭矩超过设定值时，装在齿轮上的保险销将会被切断，此时电机空转。届时，将刮泥耙提起，排除故障，只要换上新的保险销，浓缩机就可正常运行。在设备中保险销起到双重保险作用，并可防止误动作。提耙蜗轮减速机上的转动把手，只在手动提升时使用，平常不装在设备上3、泥耙：泥耙安装在池底，把沉淀物刮集到中心坑，并排出池外。泥耙运行方向应从上向下看为顺时针方向。应注意：泥耙不可倒转。四、安装说明1、桥架的安装：先将桥架吊放在沉淀池边的支柱上，调整好位置，将驱动装置上的传动轴的中心对准沉淀池的中心，将桥架上的四个连接板与支柱上的预埋钢板焊接2、主传动系统的安装：主传动系统中的电机、减速机及主蜗轮箱都安装在一个机座上，组成一个整体，总称主传动系统。主传动系统安装在桥架（支撑平台）上，要求主传动蜗轮箱的主蜗轮轴线铅直，并与沉淀池的中心线重合，主传动蜗轮箱上方最好设置防雨栅，以防淋雨。主传动系统工作时，应运行平稳，无异常振动、无异常噪声，油路畅通，轴承温升正常。3.、主传动轴的安装：主传动轴穿过稳流筒，其上部法兰与主传动蜗箱上的主轴相连，下部与副耙...
