中桥钻孔灌注桩旋挖钻孔技术交底VIP专享

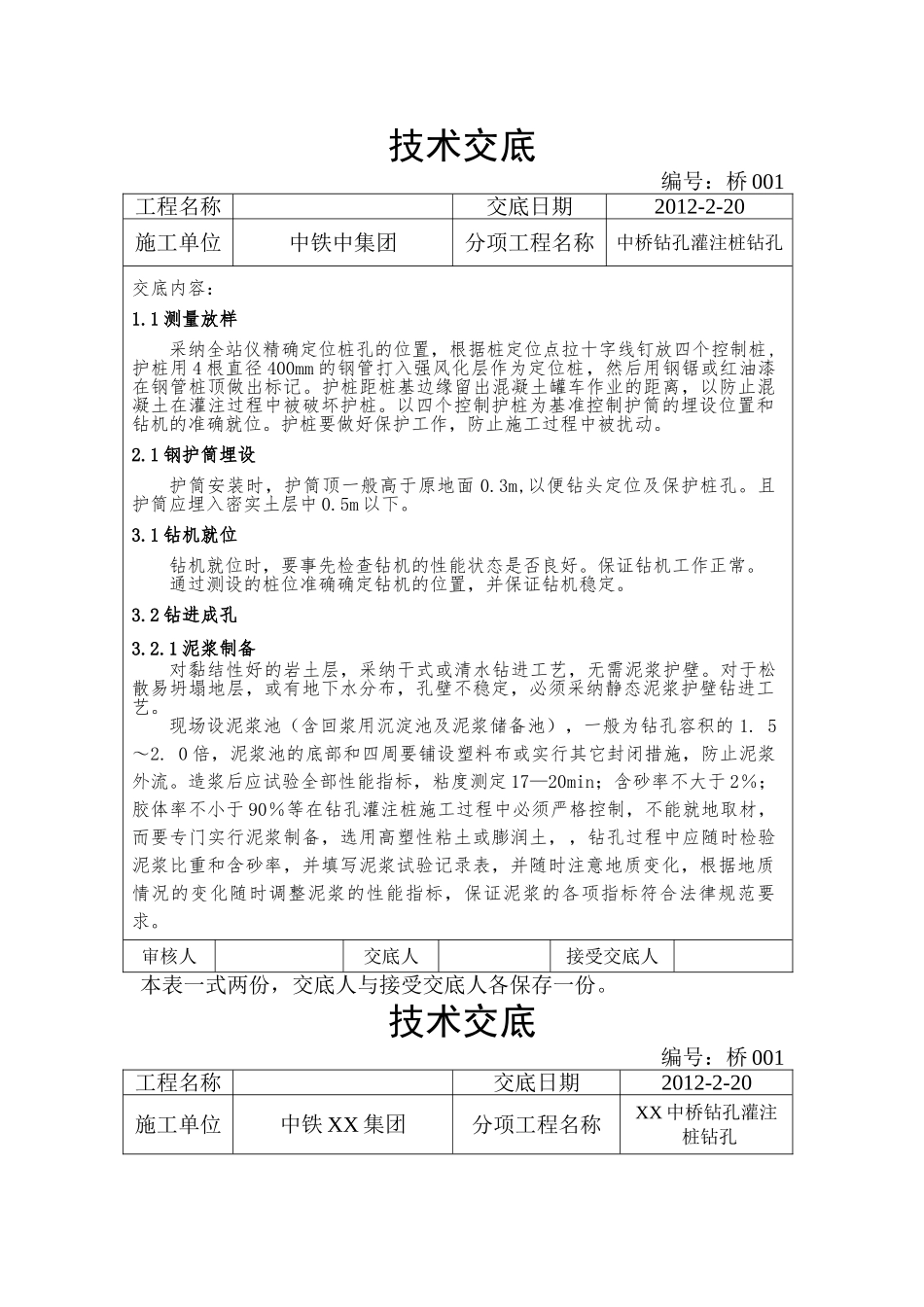

技术交底编号：桥 001工程名称交底日期2012-2-20施工单位中铁中集团分项工程名称中桥钻孔灌注桩钻孔交底内容：1.1 测量放样采纳全站仪精确定位桩孔的位置，根据桩定位点拉十字线钉放四个控制桩,护桩用 4 根直径 400mm 的钢管打入强风化层作为定位桩，然后用钢锯或红油漆在钢管桩顶做出标记。护桩距桩基边缘留出混凝土罐车作业的距离，以防止混凝土在灌注过程中被破坏护桩。以四个控制护桩为基准控制护筒的埋设位置和钻机的准确就位。护桩要做好保护工作，防止施工过程中被扰动。2.1 钢护筒埋设护筒安装时，护筒顶一般高于原地面 0.3m,以便钻头定位及保护桩孔。且护筒应埋入密实土层中 0.5m 以下。3.1 钻机就位钻机就位时，要事先检查钻机的性能状态是否良好。保证钻机工作正常。通过测设的桩位准确确定钻机的位置，并保证钻机稳定。3.2 钻进成孔3.2.1 泥浆制备对黏结性好的岩土层，采纳干式或清水钻进工艺，无需泥浆护壁。对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采纳静态泥浆护壁钻进工艺。现场设泥浆池（含回浆用沉淀池及泥浆储备池），一般为钻孔容积的 1. 5～2. 0 倍，泥浆池的底部和四周要铺设塑料布或实行其它封闭措施，防止泥浆外流。造浆后应试验全部性能指标，粘度测定 17—20min；含砂率不大于 2％；胶体率不小于 90％等在钻孔灌注桩施工过程中必须严格控制，不能就地取材，而要专门实行泥浆制备，选用高塑性粘土或膨润土，，钻孔过程中应随时检验泥浆比重和含砂率，并填写泥浆试验记录表，并随时注意地质变化，根据地质情况的变化随时调整泥浆的性能指标，保证泥浆的各项指标符合法律规范要求。审核人交底人接受交底人本表一式两份，交底人与接受交底人各保存一份。技术交底编号：桥 001工程名称交底日期2012-2-20施工单位中铁 XX 集团分项工程名称XX 中桥钻孔灌注桩钻孔交底内容： 图 1 旋挖钻施工工艺流程图审核人交底人接受交底人本表一式两份，交底人与接受交底人各保存一份。技术交底编号：桥 001工程名称交底日期2012-2-20施工单位中铁 XX 集团分项工程名称XX 中桥钻孔灌注桩钻孔不合格造浆合格施工准备测量放样钢护筒施工钢护筒制作钻机就位测量复核钻进成孔钻渣外运成孔检测否清孔沉渣厚度检测否移机安放钢筋笼钢筋笼制作检测下导管导管水密性检测沉渣厚度检测二次清孔灌注水下混凝土泥浆回收多余泥浆外运超声波检测交工验收交底内容：3.2.2 钻进1、钻孔作业钻孔过程中根据地质...
