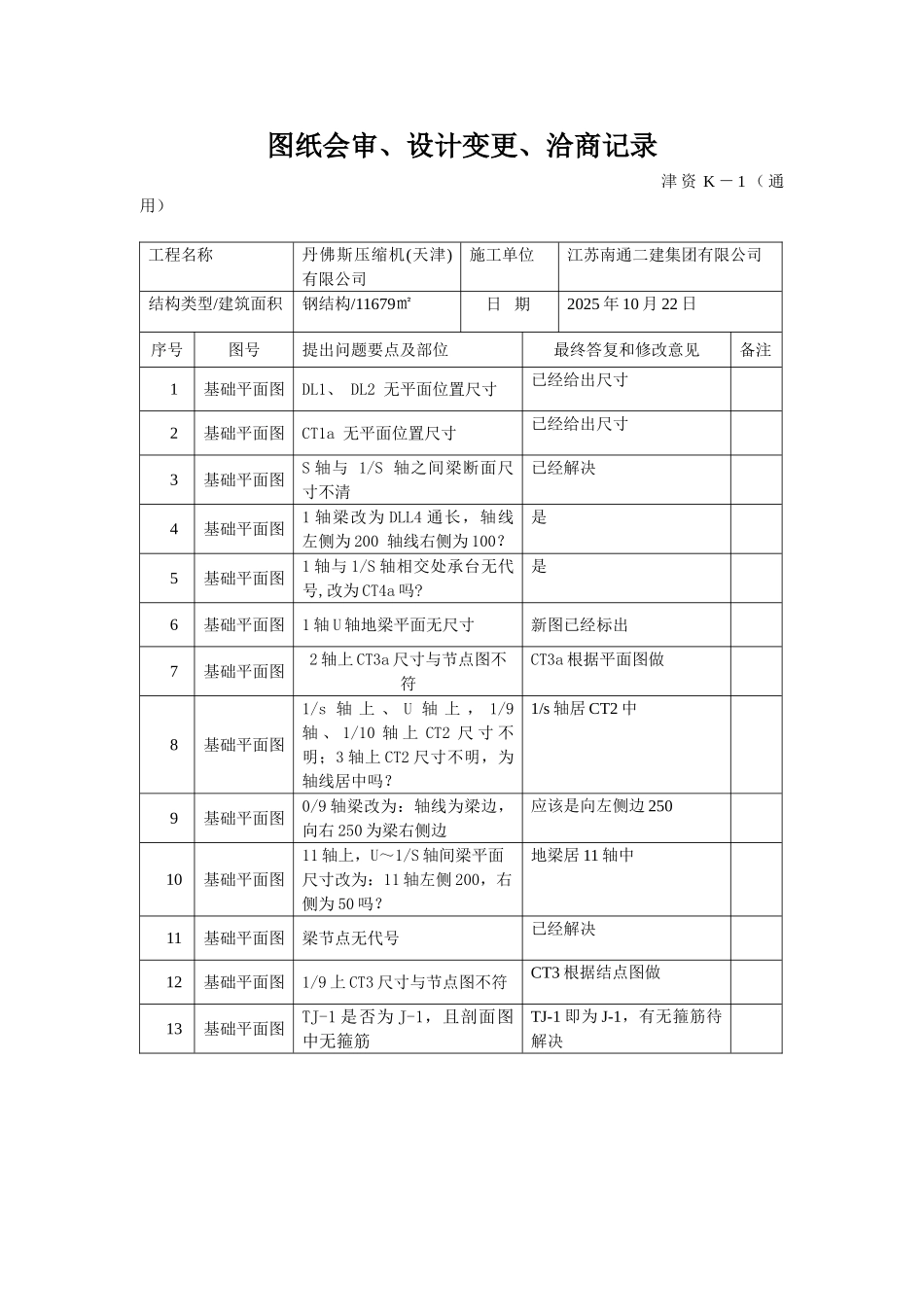

图纸会审、设计变更、洽商记录津 资 K － 1 （ 通用）工程名称丹佛斯压缩机(天津)有限公司施工单位江苏南通二建集团有限公司结构类型/建筑面积钢结构/11679㎡日 期2025 年 10 月 22 日序号图号提出问题要点及部位最终答复和修改意见备注1基础平面图DL1、 DL2 无平面位置尺寸已经给出尺寸2基础平面图CT1a 无平面位置尺寸已经给出尺寸3基础平面图S 轴与 1/S 轴之间梁断面尺寸不清已经解决4基础平面图1 轴梁改为 DLL4 通长，轴线左侧为 200 轴线右侧为 100？是5基础平面图1 轴与 1/S 轴相交处承台无代号,改为 CT4a 吗?是6基础平面图1 轴 U 轴地梁平面无尺寸新图已经标出7基础平面图2 轴上 CT3a 尺寸与节点图不符CT3a 根据平面图做8基础平面图1/s 轴 上 、 U 轴 上 ， 1/9轴 、 1/10 轴 上 CT2 尺 寸 不明；3 轴上 CT2 尺寸不明，为轴线居中吗？1/s 轴居 CT2 中9基础平面图0/9 轴梁改为：轴线为梁边，向右 250 为梁右侧边应该是向左侧边 25010基础平面图11 轴上，U～1/S 轴间梁平面尺寸改为：11 轴左侧 200，右侧为 50 吗？地梁居 11 轴中11基础平面图梁节点无代号已经解决12基础平面图1/9 上 CT3 尺寸与节点图不符CT3 根据结点图做13基础平面图TJ-1 是否为 J-1，且剖面图中无箍筋TJ-1 即为 J-1，有无箍筋待解决图纸会审、设计变更、洽商记录津 资 K － 1 （ 通用）工程名称丹佛斯压缩机(天津)有限公司施工单位江苏南通二建集团有限公司结构类型/建筑面积钢结构/11679㎡日 期2025 年 10 月 22 日序号图号提出问题要点及部位最终答复和修改意见备注14基础平面图CT1 中剖面图中-1.5 至-0.35位置配筋不明承台尺寸改为 600X700 短柱尺寸同其下部承台，见新图15基础平面图CT4b 中柱无截面配筋即将出来的新图中已标注16基础平面图CT1 剖面配筋与承台表配筋矛盾根据表处理17基础平面图柱截面配筋中 500X 600 柱中标注 14φ18 与图示不符按 图 示 处 理 ， 应 该 为10φ1818基础平面图M 轴桩位图与承台设计的桩位不一致（少 3 根桩）根据桩位图，且 m 轴同 1轴交汇处的 CT2 改为 CT119基础平面图CT3 剖面配筋与配筋表不符根据表处理20基础平面图基础纵向钢筋搭接方式？冷接21基础平面图1 轴地梁是否通长一致？是建设单位项目负责人：年 月 日设计单位项目负责人：年 月 日施工单位项目负责人：年 月 日监理单位项目负责人：年 月 日建设单位项目负责人：年 月 日设计单位项目负责人：年 月 日施工单位项目负责人：年 月 日监理单位项目负责人：年 月 日
