云南某水电站压力管道工程施工组织设计

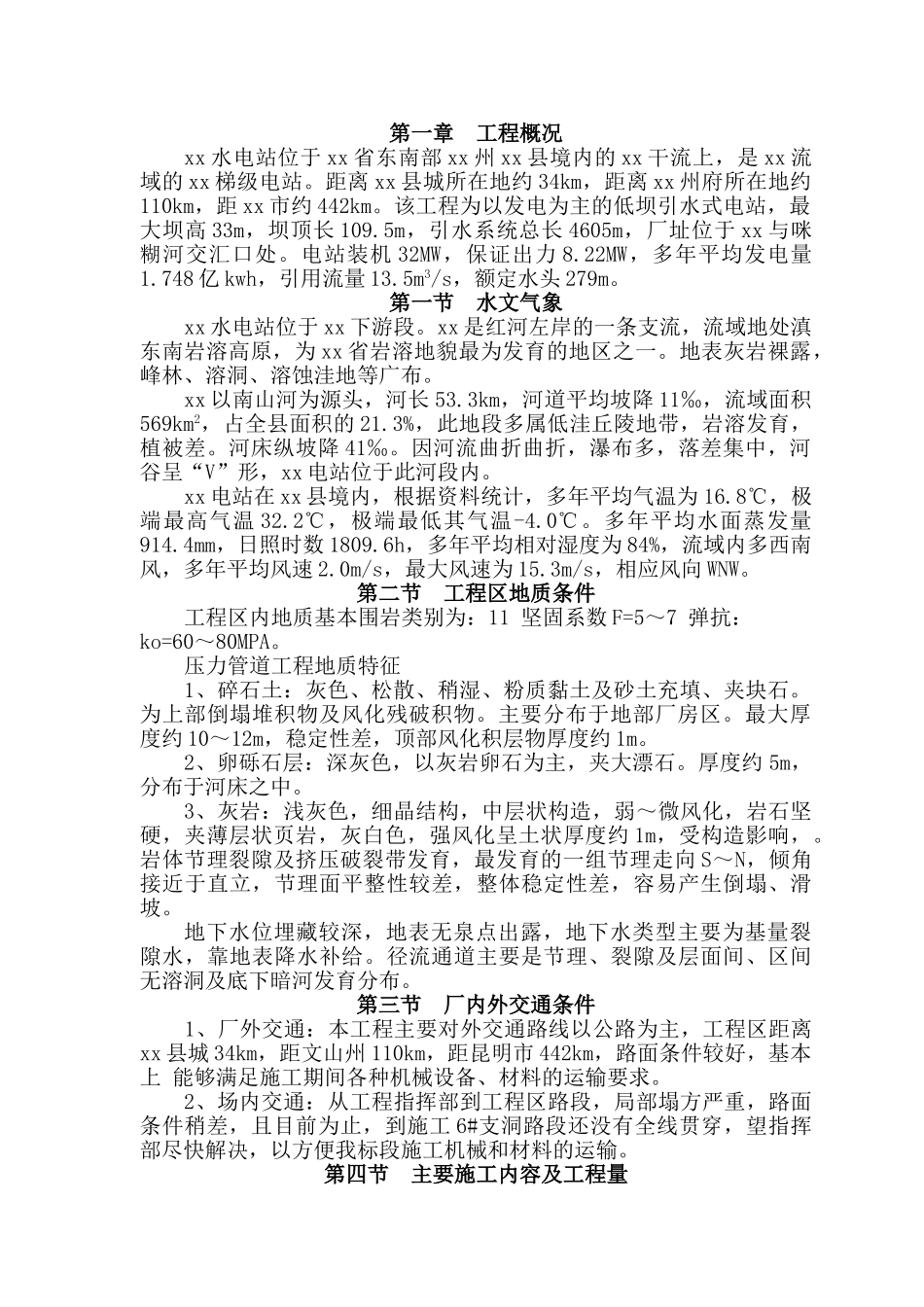

第一章 工程概况xx 水电站位于 xx 省东南部 xx 州 xx 县境内的 xx 干流上，是 xx 流域的 xx 梯级电站。距离 xx 县城所在地约 34km，距离 xx 州府所在地约110km，距 xx 市约 442km。该工程为以发电为主的低坝引水式电站，最大坝高 33m，坝顶长 109.5m，引水系统总长 4605m，厂址位于 xx 与咪糊河交汇口处。电站装机 32MW，保证出力 8.22MW，多年平均发电量1.748 亿 kwh，引用流量 13.5m3/s，额定水头 279m。第一节 水文气象xx 水电站位于 xx 下游段。xx 是红河左岸的一条支流，流域地处滇东南岩溶高原，为 xx 省岩溶地貌最为发育的地区之一。地表灰岩裸露，峰林、溶洞、溶蚀洼地等广布。xx 以南山河为源头，河长 53.3km，河道平均坡降 11‰，流域面积569km2，占全县面积的 21.3%，此地段多属低洼丘陵地带，岩溶发育，植被差。河床纵坡降 41‰。因河流曲折曲折，瀑布多，落差集中，河谷呈“V”形，xx 电站位于此河段内。xx 电站在 xx 县境内，根据资料统计，多年平均气温为 16.8℃，极端最高气温 32.2℃，极端最低其气温-4.0℃。多年平均水面蒸发量914.4mm，日照时数 1809.6h，多年平均相对湿度为 84%，流域内多西南风，多年平均风速 2.0m/s，最大风速为 15.3m/s，相应风向 WNW。第二节 工程区地质条件工程区内地质基本围岩类别为：11 坚固系数 F=5～7 弹抗：ko=60～80MPA。压力管道工程地质特征1、碎石土：灰色、松散、稍湿、粉质黏土及砂土充填、夹块石。为上部倒塌堆积物及风化残破积物。主要分布于地部厂房区。最大厚度约 10～12m，稳定性差，顶部风化积层物厚度约 1m。2、卵砾石层：深灰色，以灰岩卵石为主，夹大漂石。厚度约 5m，分布于河床之中。3、灰岩：浅灰色，细晶结构，中层状构造，弱～微风化，岩石坚硬，夹薄层状页岩，灰白色，强风化呈土状厚度约 1m，受构造影响，。岩体节理裂隙及挤压破裂带发育，最发育的一组节理走向 S～N，倾角接近于直立，节理面平整性较差，整体稳定性差，容易产生倒塌、滑坡。地下水位埋藏较深，地表无泉点出露，地下水类型主要为基量裂隙水，靠地表降水补给。径流通道主要是节理、裂隙及层面间、区间无溶洞及底下暗河发育分布。第三节 厂内外交通条件 1、厂外交通：本工程主要对外交通路线以公路为主，工程区距离xx 县城 34km，距文山州 110km，距昆明市 442km，路面条件较好，基本上 能够满足施工期间各种机械设备、材料的运输要...
