云南某电厂烟尘基础作业指导书

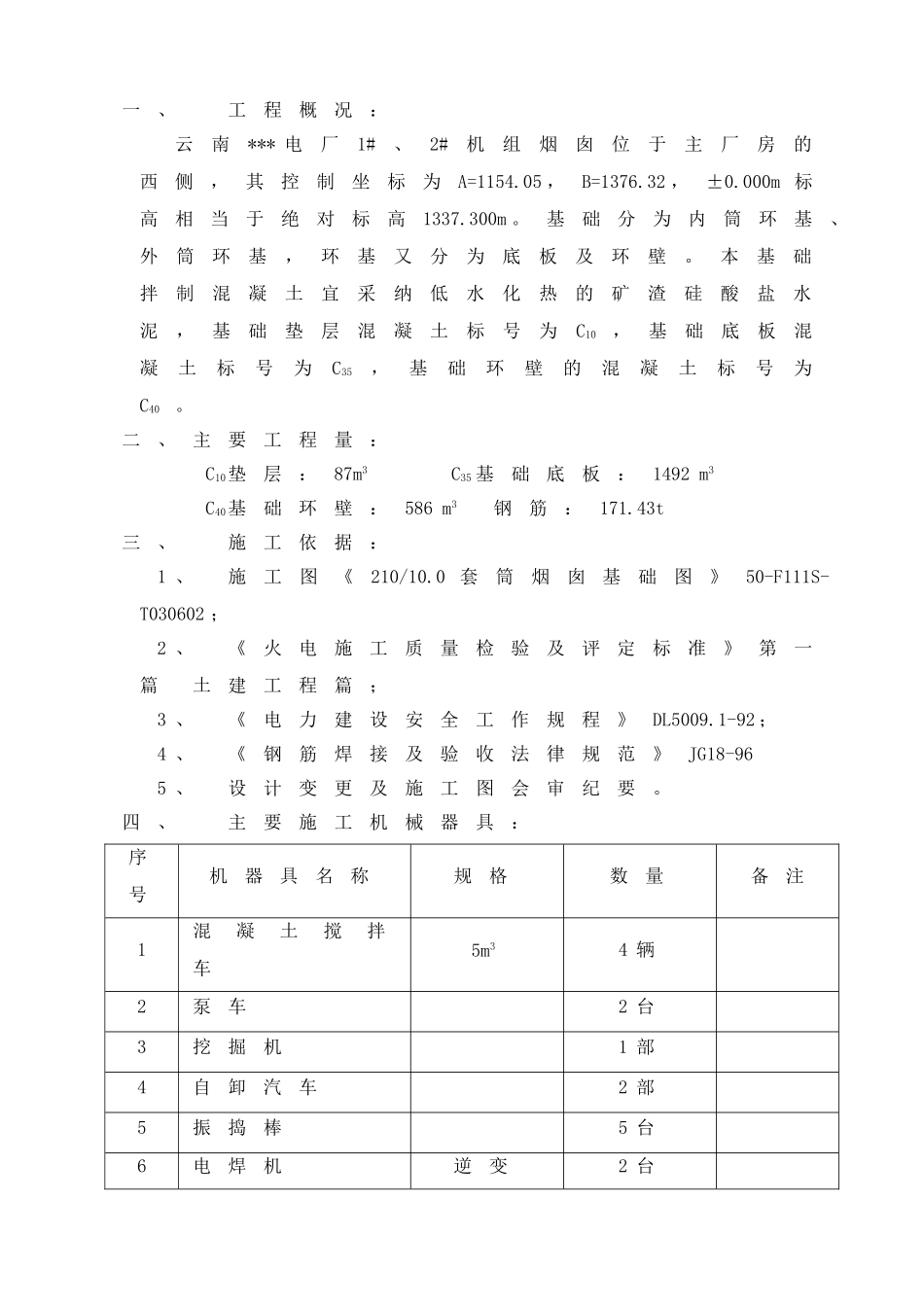

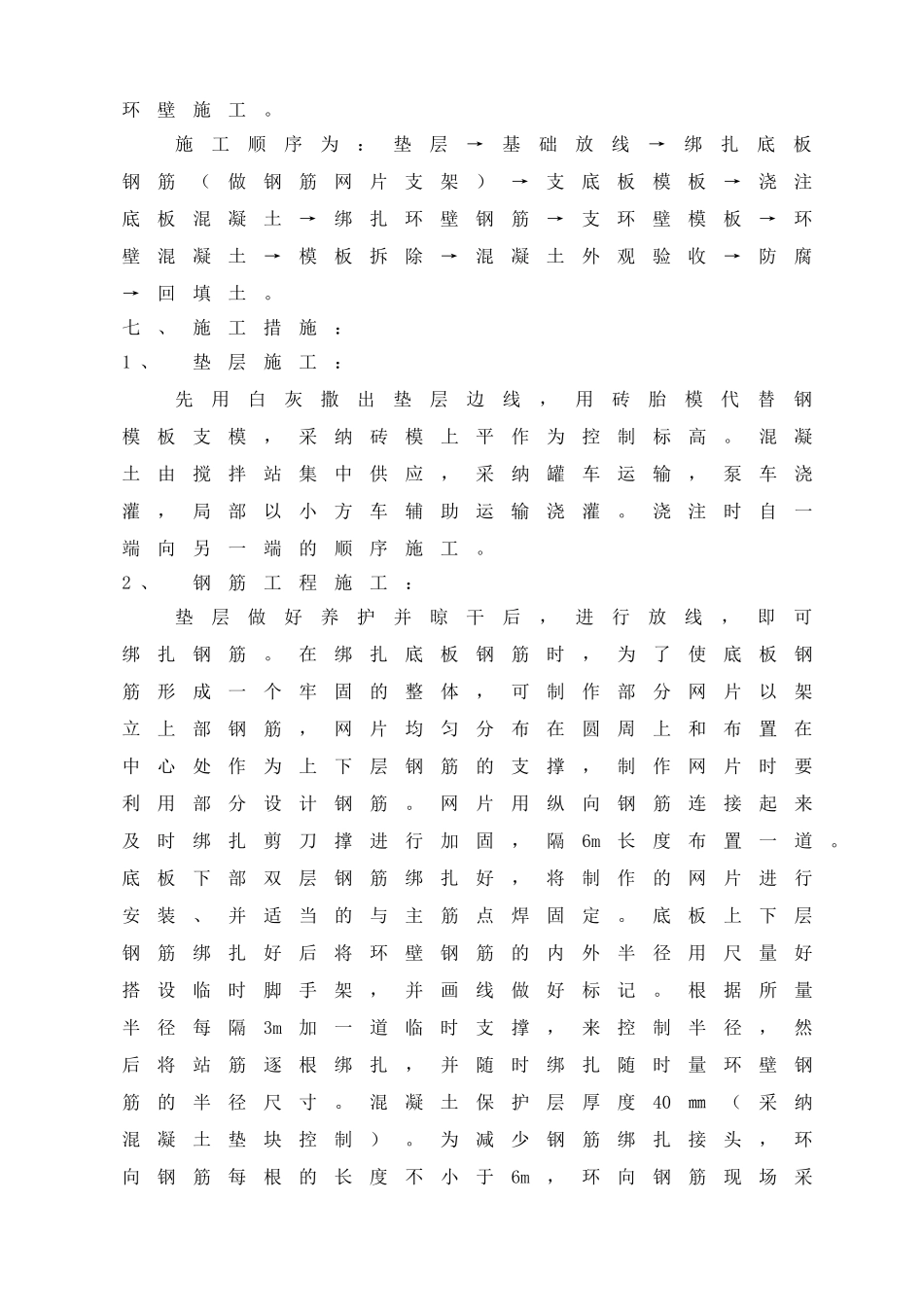

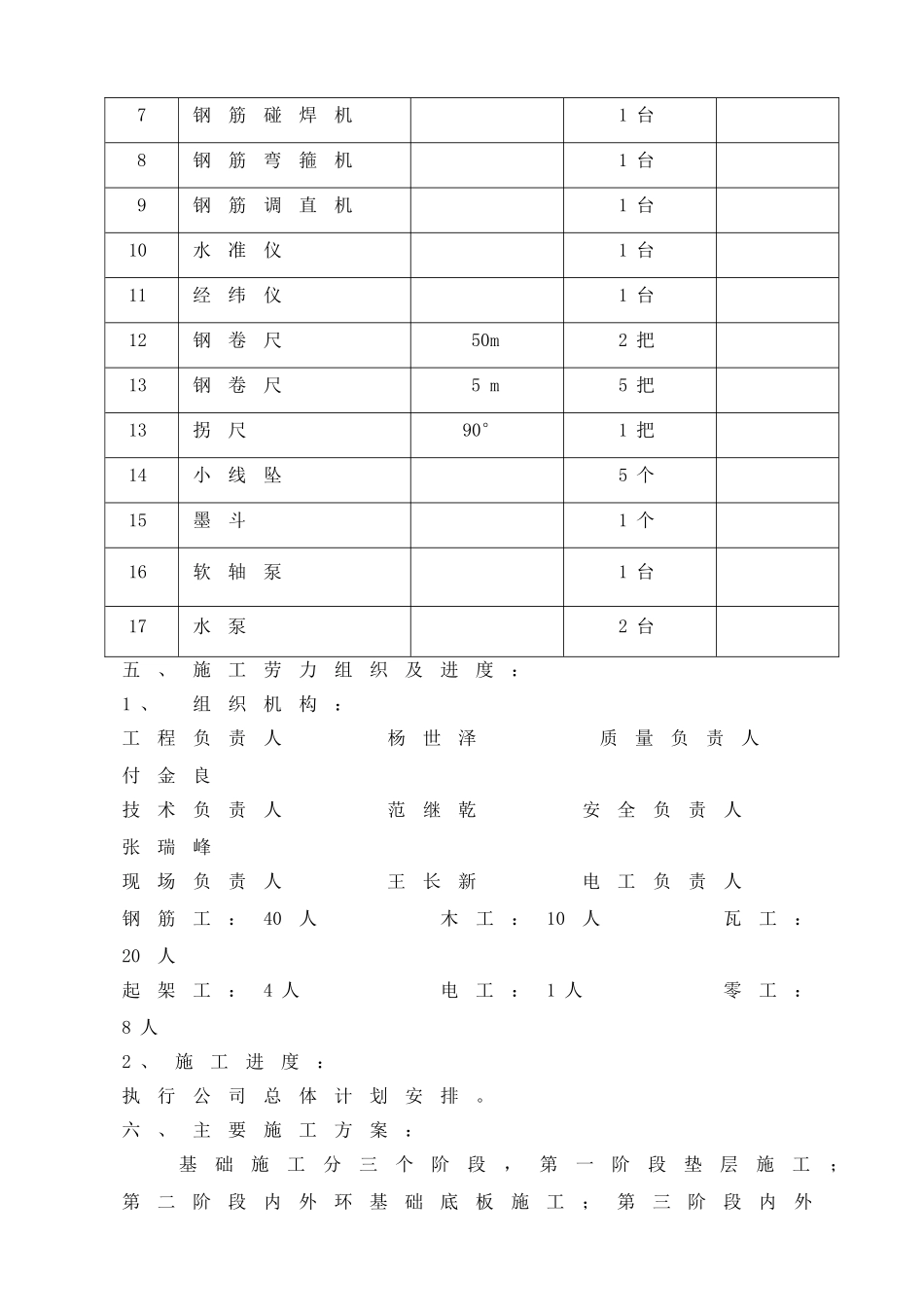

一、工程概况：云南*** 电厂1#、2#机组烟囱位于主厂房的西侧，其控制坐标为A=1154.05 ，B=1376.32 ，±0.000m 标高相当于绝对标高1337.300m 。基础分为内筒环基、外筒环基，环基又分为底板及环壁。本基础拌制混凝土宜采纳低水化热的矿渣硅酸盐水泥，基础垫层混凝土标号为C10，基础底板混凝土标号为C35，基础环壁的混凝土标号为C40。二、主要工程量： C10垫层：87m3 C35 基础底板：1492 m3 C40基础环壁：586 m3 钢筋：171.43t三、施工依据：1 、施工图《210/10.0 套筒烟囱基础图》50-F111S-T030602 ；2 、《火电施工质量检验及评定标准》第一篇 土建工程篇；3 、《电力建设安全工作规程》DL5009.1-92 ；4 、《钢筋焊接及验收法律规范》JG18-965 、设计变更及施工图会审纪要。四、主要施工机械器具：序号机器具名称规格数量备注1混凝土搅拌车5m34 辆2泵车2 台3挖掘机1 部4自卸汽车2 部5振捣棒5 台6电焊机逆变2 台7钢筋碰焊机1 台8钢筋弯箍机1 台9钢筋调直机1 台10水准仪1 台11经纬仪1 台12钢卷尺50m2 把13钢卷尺5 m5 把13拐尺90°1 把14小线坠5 个15墨斗1 个16软轴泵1 台17水泵2 台五、施工劳力组织及进度：1 、 组织机构：工程负责人 杨世泽 质量负责人付金良技术负责人 范继乾 安全负责人张瑞峰现场负责人 王长新 电工负责人钢筋工：40人 木工：10人 瓦工：20人起架工：4 人 电工：1 人 零工：8 人2 、施工进度：执行公司总体计划安排。六、主要施工方案： 基础施工分三个阶段，第一阶段垫层施工；第二阶段内外环基础底板施工；第三阶段内外环壁施工。施工顺序为：垫层→基础放线→绑扎底板钢筋（做钢筋网片支架）→支底板模板→浇注底板混凝土→绑扎环壁钢筋→支环壁模板→环壁混凝土→模板拆除→混凝土外观验收→防腐→回填土。七、施工措施：1 、垫层施工：先用白灰撒出垫层边线，用砖胎模代替钢模板支模，采纳砖模上平作为控制标高。混凝土由搅拌站集中供应，采纳罐车运输，泵车浇灌，局部以小方车辅助运输浇灌。浇注时自一端向另一端的顺序施工。2 、钢筋工程施工：垫层做好养护并晾干后，进行放线，即可绑扎钢筋。在绑扎底板钢筋时，为了使底板钢筋形成一个牢固的整体，可制作部分网片以架立上部钢筋，网片均匀分布在圆周上和布置在中心处作为上下层钢筋的支撑，制作网片时要利用部分设计钢筋。网片用纵向钢筋连接起来及时绑扎剪刀撑进行加固，隔6m长度布置一道。底板下部双层钢...
