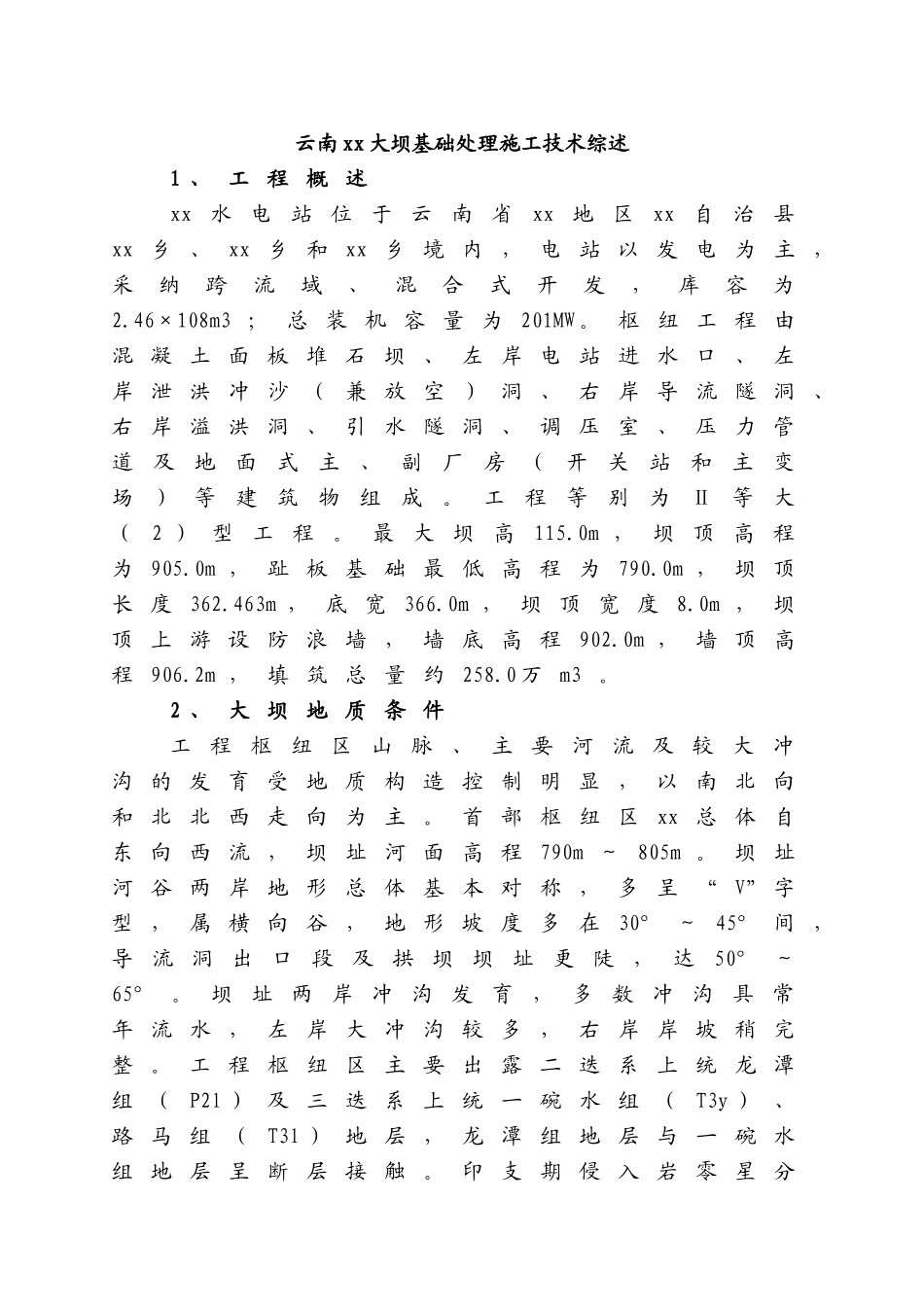

云南 xx 大坝基础处理施工技术综述1 、 工 程 概 述 xx水电站位于云南省xx地区xx自治县xx 乡 、 xx 乡 和 xx 乡 境 内 ， 电 站 以 发 电 为 主，采纳跨流域、混合式开发，库容为2.46×108m3 ； 总 装 机 容 量 为 201MW 。 枢 纽 工 程 由混 凝 土 面 板 堆 石 坝 、 左 岸 电 站 进 水 口 、 左岸 泄 洪 冲 沙 （ 兼 放 空 ） 洞 、 右 岸 导 流 隧 洞、右 岸 溢 洪 洞 、 引 水 隧 洞 、 调 压 室 、 压 力 管道及地面式主、副厂房（开关站和主变场）等建筑物组成。工程等别为Ⅱ等大（2 ）型工程。最大坝高115.0m ，坝顶高程为 905.0m ， 趾 板 基 础 最 低 高 程 为790.0m ， 坝 顶长 度 362.463m ， 底 宽 366.0m ， 坝 顶 宽 度 8.0m ， 坝顶 上 游 设 防 浪 墙 ， 墙 底 高 程902.0m ， 墙 顶 高程 906.2m ， 填 筑 总 量 约 258.0 万 m3 。2 、 大 坝 地 质 条 件工程枢纽区山脉、主要河流及较大冲沟 的 发 育 受 地 质 构 造 控 制 明 显 ， 以 南 北 向和 北 北 西 走 向 为 主 。 首 部 枢 纽 区xx 总 体 自东 向 西 流 ， 坝 址 河 面 高 程790m ～ 805m 。 坝 址河 谷 两 岸 地 形 总 体 基 本 对 称 ， 多 呈 “V” 字型 ， 属 横 向 谷 ， 地 形 坡 度 多 在30° ～ 45° 间 ，导流洞出口段及拱坝坝址更陡，达50° ～65° 。坝址两岸冲沟发育，多数冲沟具常年 流 水 ， 左 岸 大 冲 沟 较 多 ， 右 岸 岸 坡 稍 完整 。 工 程 枢 纽 区 主 要 出 露 二 迭 系 上 统 龙 潭组 （ P2l ） 及 三 迭 系 上 统 一 碗 水 组 （T3y ） 、路 马 组 （ T3l ） 地 层 ， 龙 潭 组 地 层 与 一 碗 水组 地 层 呈 断 层 接 触 。 印 支 期 侵 入 岩 零 星 分布 于 P2l 内 ， 第 四 系 松 散 层 厚 度 变 化 较 大 。3 、 施 工 技 术 要 求3.1 固 结 灌 浆3.1.1 孔位布置：大坝固结灌浆，排距为 1.5 m ， 孔 距 为 1.5m ， 与 帷 幕 灌 浆 孔 呈 梅 花型 布 置 。3.1.2 钻 孔 ： 固 结 钻 孔 一 般 都 按 预 埋 管 施工 ， 使 用 ...
