产业园工程测量施工方案

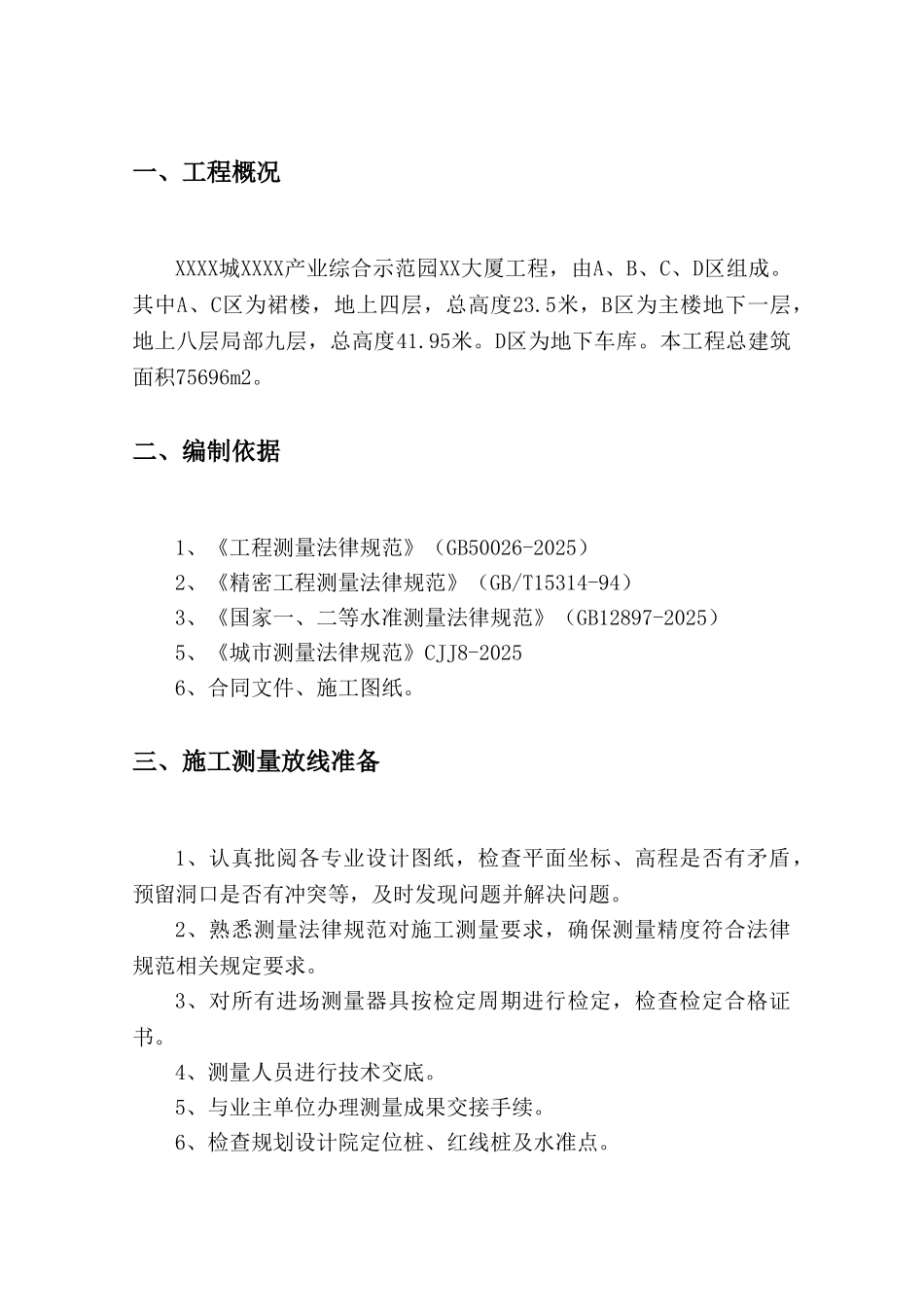

一、工程概况XXXX城XXXX产业综合示范园XX大厦工程，由A、B、C、D区组成。其中A、C区为裙楼，地上四层，总高度23.5米，B区为主楼地下一层，地上八层局部九层，总高度41.95米。D区为地下车库。本工程总建筑面积75696m2。二、编制依据1、《工程测量法律规范》（GB50026-2025）2、《精密工程测量法律规范》（GB/T15314-94）3、《国家一、二等水准测量法律规范》（GB12897-2025）5、《城市测量法律规范》CJJ8-20256、合同文件、施工图纸。三、施工测量放线准备1、认真批阅各专业设计图纸，检查平面坐标、高程是否有矛盾，预留洞口是否有冲突等，及时发现问题并解决问题。2、熟悉测量法律规范对施工测量要求，确保测量精度符合法律规范相关规定要求。3、对所有进场测量器具按检定周期进行检定，检查检定合格证书。4、测量人员进行技术交底。5、与业主单位办理测量成果交接手续。6、检查规划设计院定位桩、红线桩及水准点。7、编制测量工程一级平面控制网控制桩布置图。8、控制点测量成果汇总，输入计算机建立测量数据库。四、测量器具测量器具配备计划表序 号仪器名称数 量用 途性 能检定时间1TKS-202全站仪1台测设平面控制网2+2ppm2009/04/272KTS-552R全站仪1台钢结构测量2+2ppm2009/10/273J3激光垂准仪1台主轴线竖向传递2〃2009/08/174S3型水准仪2台标高测量与传递3mm2009/08/175J2级电子经纬仪1台投测轴线2〃2009/08/176无线对讲机1对通讯联络3km750m钢尺3把轴线、标高量测±5mm2009/08/17五、 测量人员项目经理部工程部下设测量组，设测量组长一名，测量工程师3名，专职测量工5名；测量负责人负责整个工程测量方案的制定、实施管理和测量技术复核工作；测量工程师在测量负责人领导下，完成整个工程施工测量任务。六、施工测量基本要求1、明确测量工作为工程施工服务，对按图施工和工程进度负责的要求。2、认真审核测量原始依据的正确性，做到测量作业步步有校核。3、根据测设场区控制网测设本工程控制网。4、定位、放线工作在自检互检合格后上报雇主和监理验线。5、认真做好测量定位桩的保护工作。6、做好误差分析，尽量减少误差，发现问题及时报雇主和监理。七、场区内平面控制网的建立1、场区平面控制网布设原则1）场区平面控制网布设应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。2）本工程布设平面控制网首先根据业主所提供的城市控制点在施工场地外测设4个主控点，经闭合平差后确定其坐标，此时首级施工控制网设置完毕。3...
