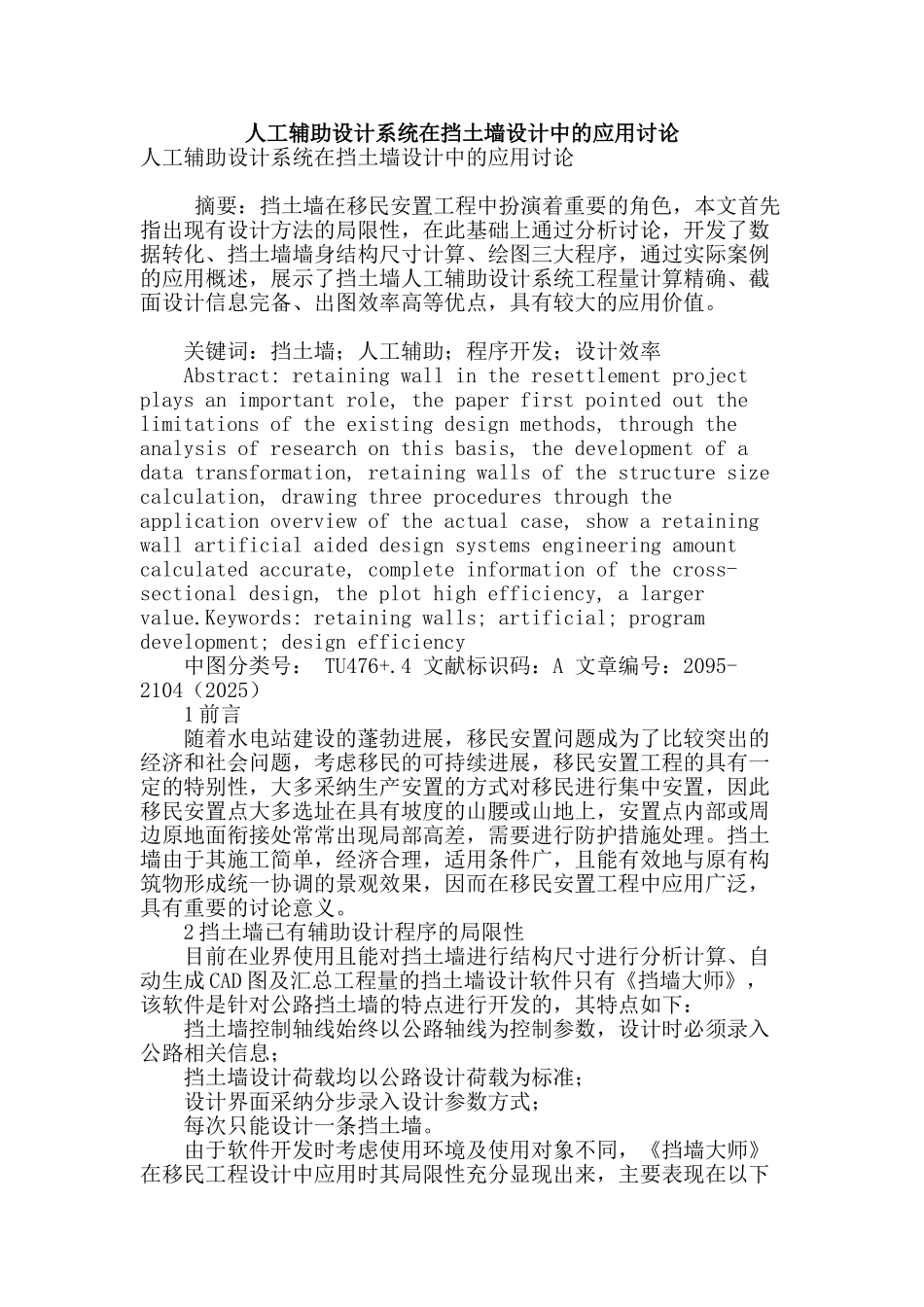

人工辅助设计系统在挡土墙设计中的应用研究

人工辅助设计系统在挡土墙设计中的应用讨论人工辅助设计系统在挡土墙设计中的应用讨论 摘要：挡土墙在移民安置工程中扮演着重要的角色，本文首先指出现有设计方法的局限性，在此基础上通过分析讨论，开发了数据转化、挡土墙墙身结构尺寸计算、绘图三大程序，通过实际案例的应用概述，展示了挡土墙人工辅助设计系统工程量计算精确、截面设计信息完备、出图效率高等优点，具有较大的应用价值。 关键词：挡土墙；人工辅助；程序开发；设计效率 Abstract: retaining wall in the resettlement project plays an important role, the paper first pointed out the limitations of the existing design methods, through the analysis of research on this basis, the development of a data transformation, retaining walls of the structure size calculation, drawing three procedures through the application overview of the actual case, show a retaining wall artificial aided design systems engineering amount calculated accurate, complete information of the cross-sectional design, the plot high efficiency, a larger value.Keywords: retaining walls; artificial; program development; design efficiency 中图分类号： TU476+.4 文献标识码：A 文章编号：2095-2104（2025） 1 前言 随着水电站建设的蓬勃进展，移民安置问题成为了比较突出的经济和社会问题，考虑移民的可持续进展，移民安置工程的具有一定的特别性，大多采纳生产安置的方式对移民进行集中安置，因此移民安置点大多选址在具有坡度的山腰或山地上，安置点内部或周边原地面衔接处常常出现局部高差，需要进行防护措施处理。挡土墙由于其施工简单，经济合理，适用条件广，且能有效地与原有构筑物形成统一协调的景观效果，因而在移民安置工程中应用广泛，具有重要的讨论意义。 2 挡土墙已有辅助设计程序的局限性 目前在业界使用且能对挡土墙进行结构尺寸进行分析计算、自动生成 CAD 图及汇总工程量的挡土墙设计软件只有《挡墙大师》，该软件是针对公路挡土墙的特点进行开发的，其特点如下： 挡土墙控制轴线始终以公路轴线为控制参数，设计时必须录入公路相关信息； 挡土墙设计荷载均以公路设计荷载为标准； 设计界面采纳分步录入设计参数方式； 每次只能...
