人防地下室结构计算书

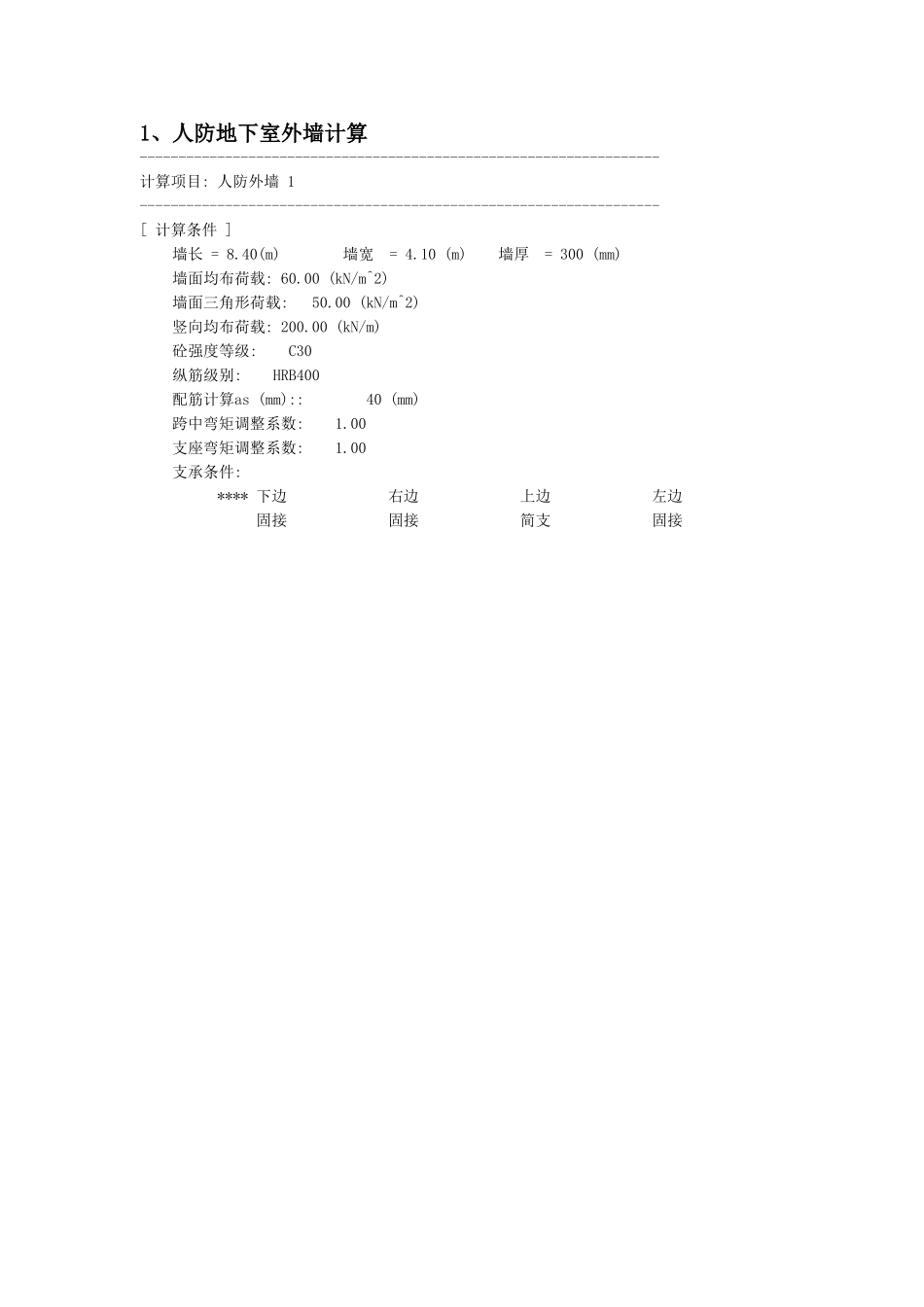

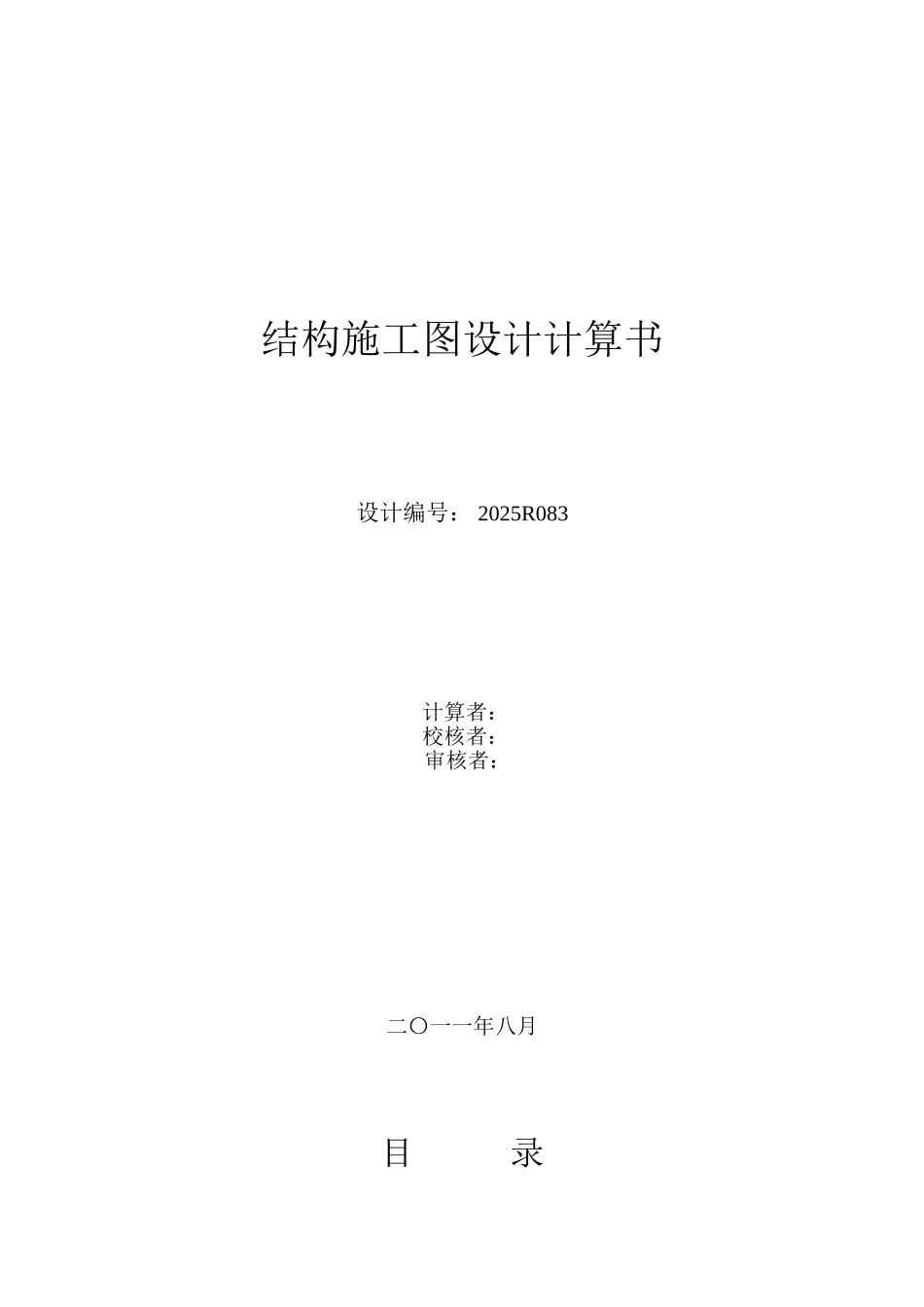

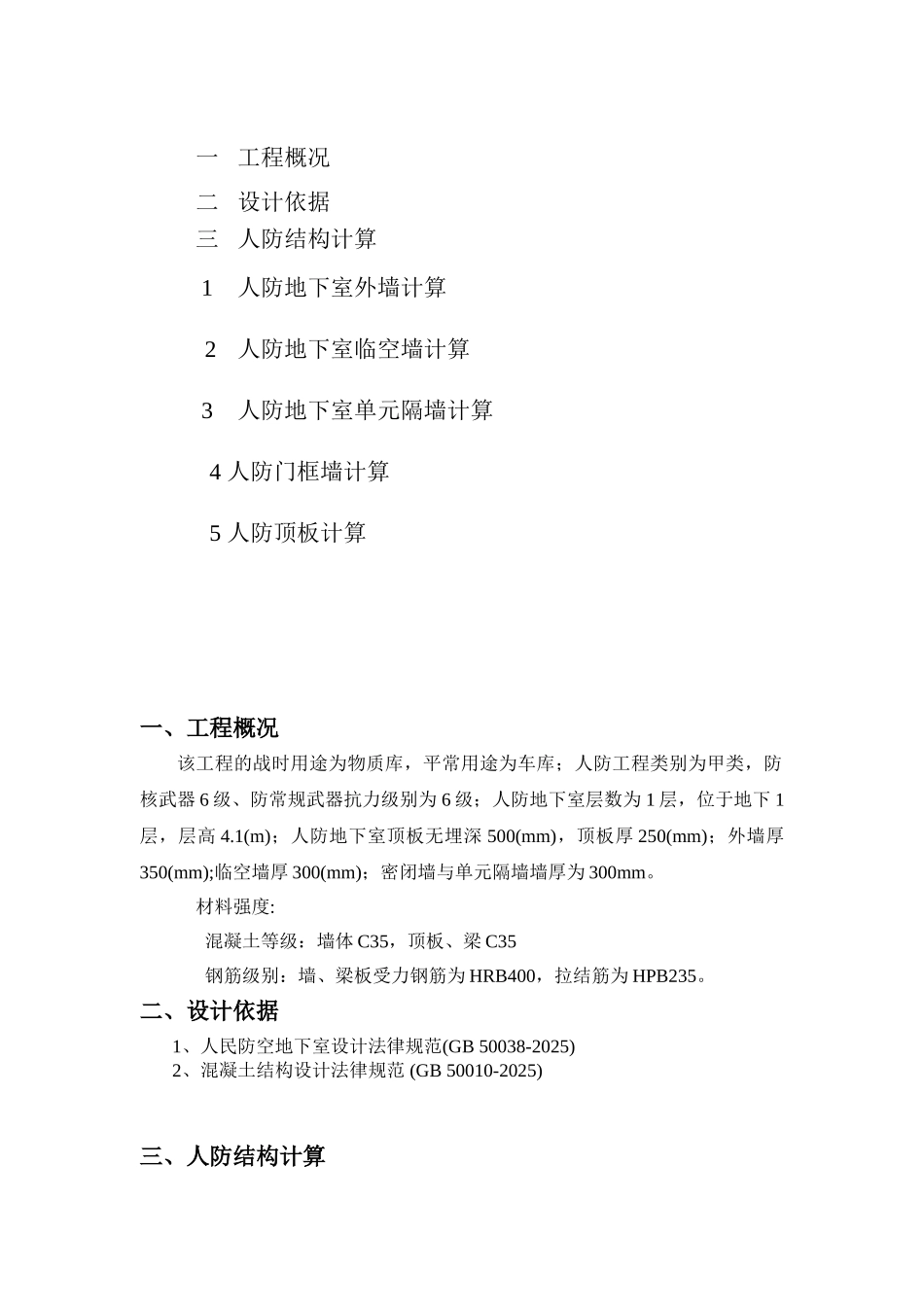

结构施工图设计计算书设计编号： 2025R083计算者：校核者： 审核者：二〇一一年八月目录一 工程概况二 设计依据三 人防结构计算 1人防地下室外墙计算2 人防地下室临空墙计算 3人防地下室单元隔墙计算 4 人防门框墙计算5 人防顶板计算一、工程概况该工程的战时用途为物质库，平常用途为车库；人防工程类别为甲类，防核武器 6 级、防常规武器抗力级别为 6 级；人防地下室层数为 1 层，位于地下 1层，层高 4.1(m)；人防地下室顶板无埋深 500(mm)，顶板厚 250(mm)；外墙厚350(mm);临空墙厚 300(mm)；密闭墙与单元隔墙墙厚为 300mm。材料强度:混凝土等级：墙体 C35，顶板、梁 C35钢筋级别：墙、梁板受力钢筋为 HRB400，拉结筋为 HPB235。二、设计依据1、人民防空地下室设计法律规范(GB 50038-2025) 2、混凝土结构设计法律规范 (GB 50010-2025)三、人防结构计算1、人防地下室外墙计算-------------------------------------------------------------------计算项目: 人防外墙 1-------------------------------------------------------------------[ 计算条件 ]墙长 = 8.40(m) 墙宽 = 4.10 (m) 墙厚 = 300 (mm)墙面均布荷载: 60.00 (kN/m^2)墙面三角形荷载: 50.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C30 纵筋级别: HRB400 配筋计算as (mm):: 40 (mm) 跨中弯矩调整系数: 1.00 支座弯矩调整系数: 1.00 支承条件: **** 下边 右边 上边 左边 固接 固接 简支 固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):注意：三角形荷载按弹性理论计算跨中弯矩(kN-m/m): Ma = 0.00 Mb = 95.96垂直板边弯矩(kN-m/m): 下 右 上 左 -182.11 0.00 0.00 0.00[配筋结果]轴压比: N/(A*fc)= 0.0389竖直方向配筋(mm^2/m): [注意: 配筋小于0表示超筋, 荷载作用面为外侧] 上截面： 非荷载侧= 600 荷载侧= 750(mm^2/m) 中截面： 非荷载侧= 893 荷载侧= 600(mm^2/m) 下截面： 非荷载侧= 600 荷载侧= 1800(mm^2/m)水平方向单侧配筋(mm^2/m): [注意: 配筋小于0表示超筋] 左 中 右 750.00 750.00 750.00 2、人防地下室临空墙计算------------------------------------------------------------------计算项目: 人防临空墙 1-------------------------------------------------------------------[ 计算条件 ]墙长 =...
