仙源桥工程监理规划

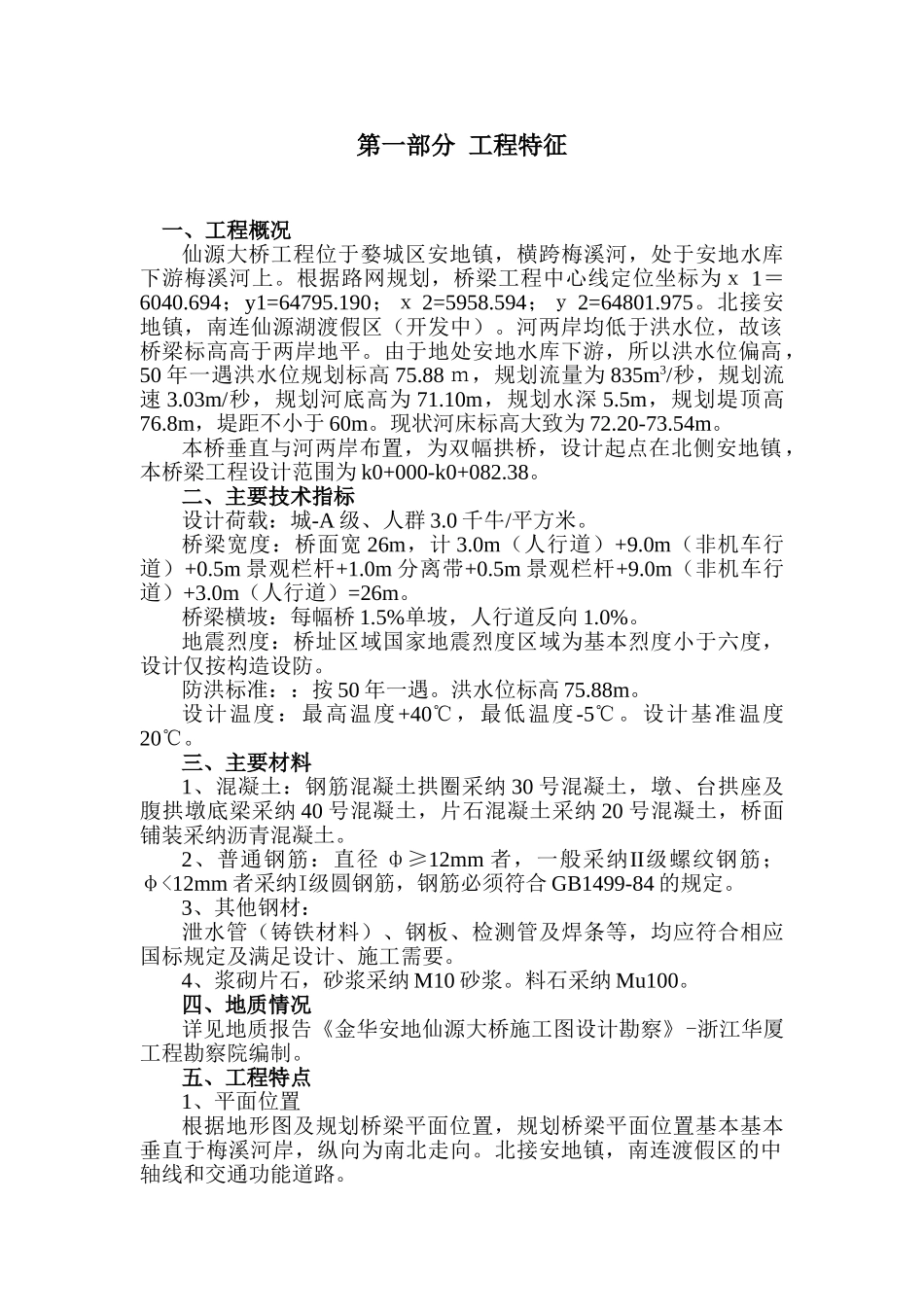

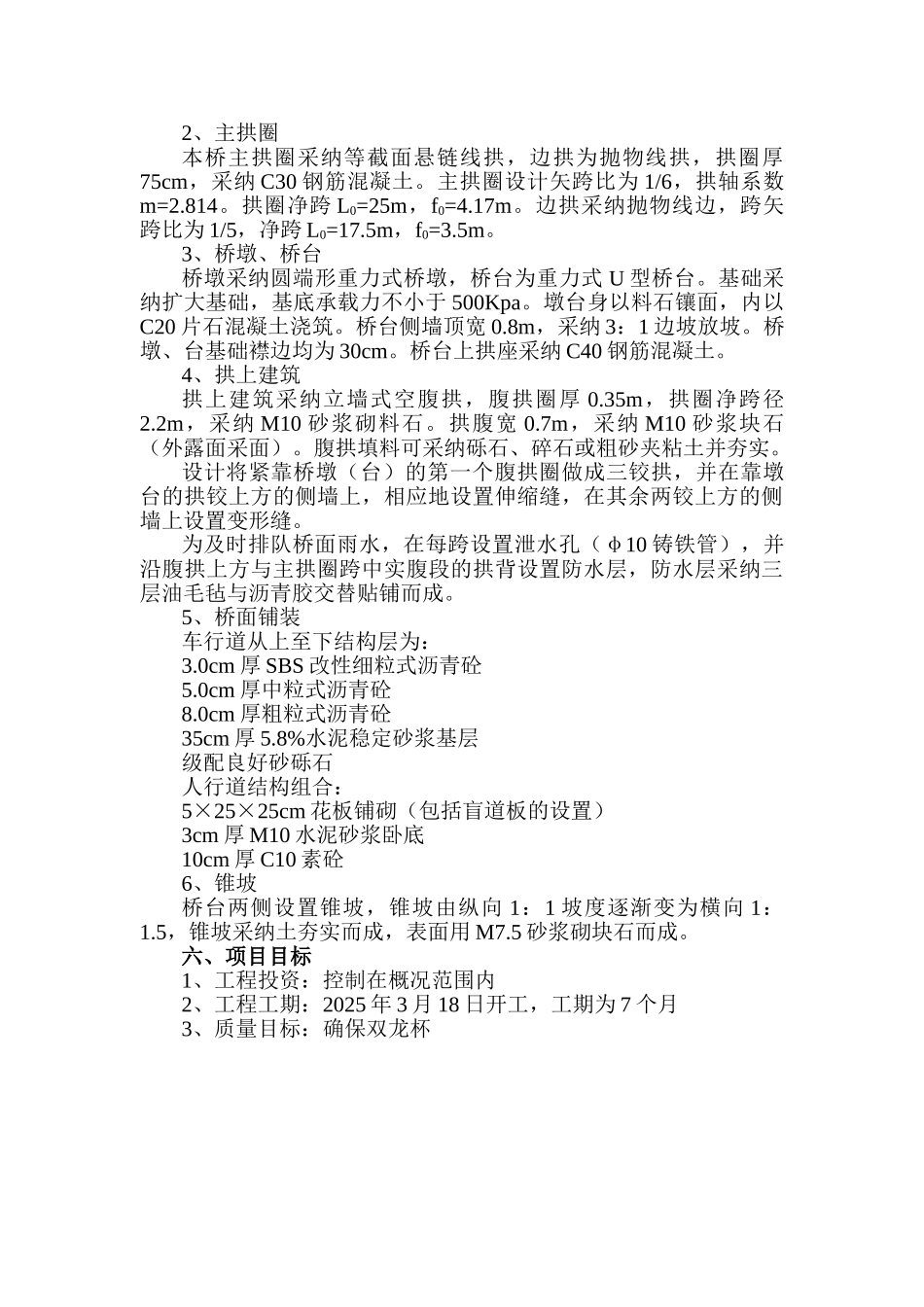

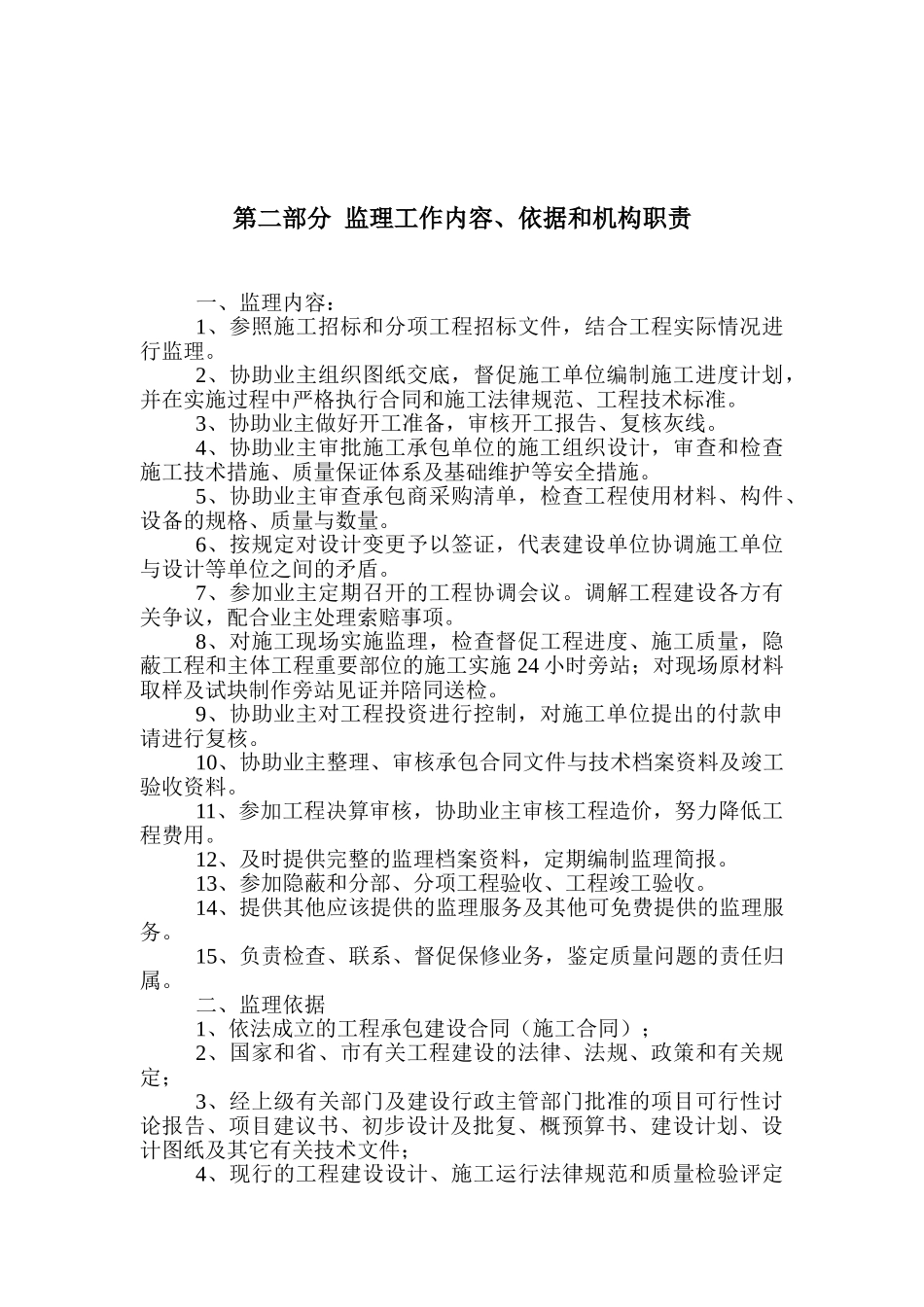

第一部分 工程特征 一、工程概况仙源大桥工程位于婺城区安地镇，横跨梅溪河，处于安地水库下游梅溪河上。根据路网规划，桥梁工程中心线定位坐标为ｘ 1＝6040.694；y1=64795.190；ｘ 2=5958.594；ｙ 2=64801.975。北接安地镇，南连仙源湖渡假区（开发中）。河两岸均低于洪水位，故该桥梁标高高于两岸地平。由于地处安地水库下游，所以洪水位偏高，50 年一遇洪水位规划标高 75.88 ｍ，规划流量为 835m3/秒，规划流速 3.03m/秒，规划河底高为 71.10m，规划水深 5.5m，规划堤顶高76.8m，堤距不小于 60m。现状河床标高大致为 72.20-73.54m。本桥垂直与河两岸布置，为双幅拱桥，设计起点在北侧安地镇，本桥梁工程设计范围为 k0+000-k0+082.38。二、主要技术指标设计荷载：城-A 级、人群 3.0 千牛/平方米。桥梁宽度：桥面宽 26m，计 3.0m（人行道）+9.0m（非机车行道）+0.5m 景观栏杆+1.0m 分离带+0.5m 景观栏杆+9.0m（非机车行道）+3.0m（人行道）=26m。桥梁横坡：每幅桥 1.5%单坡，人行道反向 1.0%。地震烈度：桥址区域国家地震烈度区域为基本烈度小于六度，设计仅按构造设防。防洪标准：：按 50 年一遇。洪水位标高 75.88m。设计温度：最高温度+40℃，最低温度-5℃。设计基准温度20℃。三、主要材料1、混凝土：钢筋混凝土拱圈采纳 30 号混凝土，墩、台拱座及腹拱墩底梁采纳 40 号混凝土，片石混凝土采纳 20 号混凝土，桥面铺装采纳沥青混凝土。2、普通钢筋：直径 ф≥12mm 者，一般采纳II级螺纹钢筋；φ<12mm 者采纳I级圆钢筋，钢筋必须符合 GB1499-84 的规定。3、其他钢材：泄水管（铸铁材料）、钢板、检测管及焊条等，均应符合相应国标规定及满足设计、施工需要。4、浆砌片石，砂浆采纳 M10 砂浆。料石采纳 Mu100。四、地质情况详见地质报告《金华安地仙源大桥施工图设计勘察》-浙江华厦工程勘察院编制。五、工程特点1、平面位置根据地形图及规划桥梁平面位置，规划桥梁平面位置基本基本垂直于梅溪河岸，纵向为南北走向。北接安地镇，南连渡假区的中轴线和交通功能道路。2、主拱圈本桥主拱圈采纳等截面悬链线拱，边拱为抛物线拱，拱圈厚75cm，采纳 C30 钢筋混凝土。主拱圈设计矢跨比为 1/6，拱轴系数m=2.814。拱圈净跨 L0=25m，f0=4.17m。边拱采纳抛物线边，跨矢跨比为 1/5，净跨 L0=17.5m，f0=3.5m。3、桥墩、桥台桥墩采纳圆端形重力式桥墩，桥台为重力式 U 型桥台。基础采纳扩大基础，基底承载...
