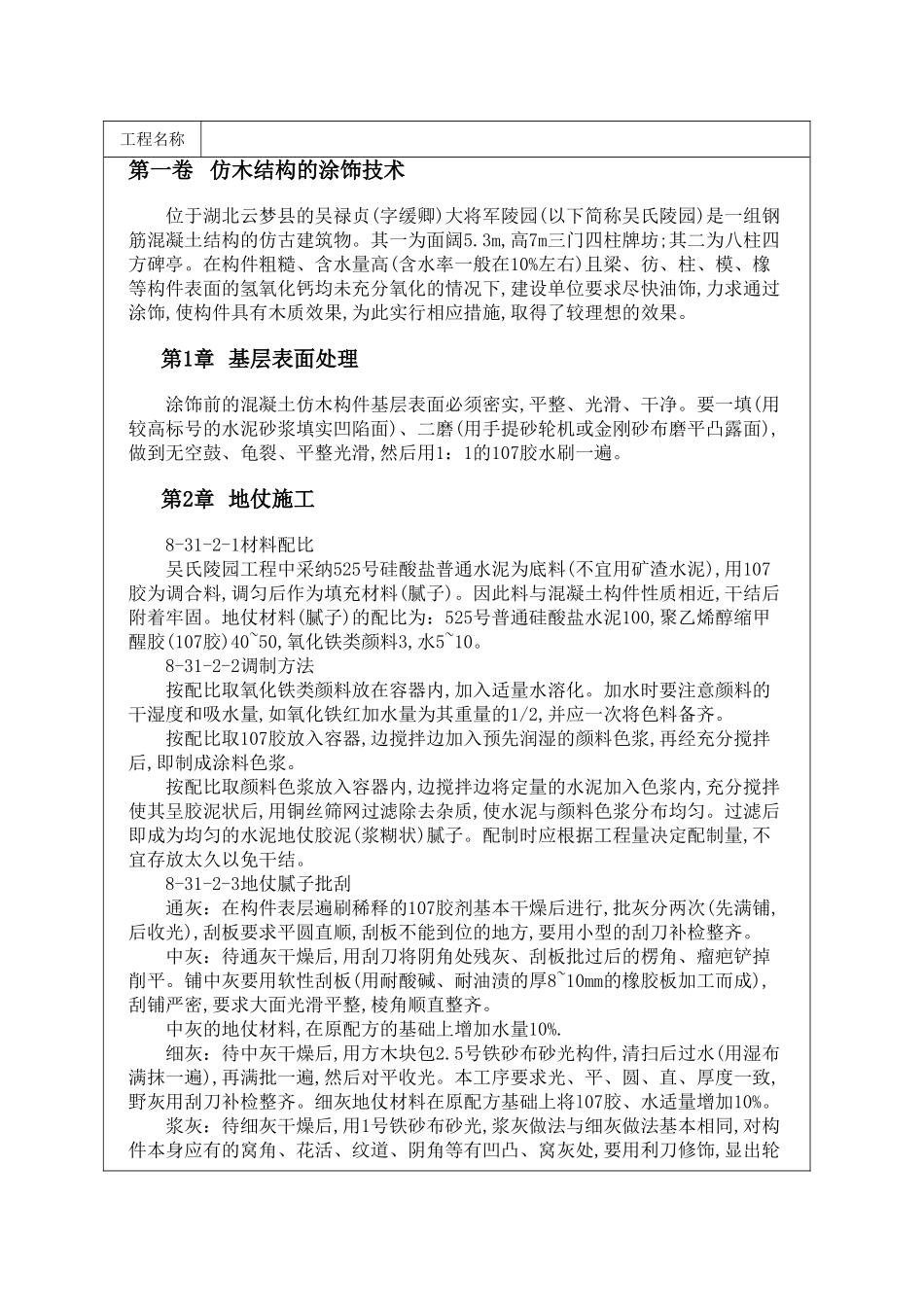

工程名称第一卷 仿木结构的涂饰技术位于湖北云梦县的吴禄贞(字缓卿)大将军陵园(以下简称吴氏陵园)是一组钢筋混凝土结构的仿古建筑物
其一为面阔5
3m,高7m三门四柱牌坊;其二为八柱四方碑亭
在构件粗糙、含水量高(含水率一般在10%左右)且梁、彷、柱、模、橡等构件表面的氢氧化钙均未充分氧化的情况下,建设单位要求尽快油饰,力求通过涂饰,使构件具有木质效果,为此实行相应措施,取得了较理想的效果
第1章 基层表面处理涂饰前的混凝土仿木构件基层表面必须密实,平整、光滑、干净
要一填(用较高标号的水泥砂浆填实凹陷面)、二磨(用手提砂轮机或金刚砂布磨平凸露面),做到无空鼓、龟裂、平整光滑,然后用1：1的107胶水刷一遍
第2章 地仗施工8-31-2-1材料配比吴氏陵园工程中采纳525号硅酸盐普通水泥为底料(不宜用矿渣水泥),用107胶为调合料,调匀后作为填充材料(腻子)
因此料与混凝土构件性质相近,干结后附着牢固
地仗材料(腻子)的配比为：525号普通硅酸盐水泥100,聚乙烯醇缩甲醒胶(107胶)40~50,氧化铁类颜料3,水5~10
8-31-2-2调制方法按配比取氧化铁类颜料放在容器内,加入适量水溶化
加水时要注意颜料的干湿度和吸水量,如氧化铁红加水量为其重量的1/2,并应一次将色料备齐
按配比取107胶放入容器,边搅拌边加入预先润湿的颜料色浆,再经充分搅拌后,即制成涂料色浆
按配比取颜料色浆放入容器内,边搅拌边将定量的水泥加入色浆内,充分搅拌使其呈胶泥状后,用铜丝筛网过滤除去杂质,使水泥与颜料色浆分布均匀
过滤后即成为均匀的水泥地仗胶泥(浆糊状)腻子
配制时应根据工程量决定配制量,不宜存放太久以免干结
8-31-2-3地仗腻子批刮通灰：在构件表层遍刷稀释的107胶剂基本干燥后进行,批灰分两次(先满铺,后收光),刮板要求平圆直顺,刮板不能到位的地方,要用小型的刮刀补检整齐
