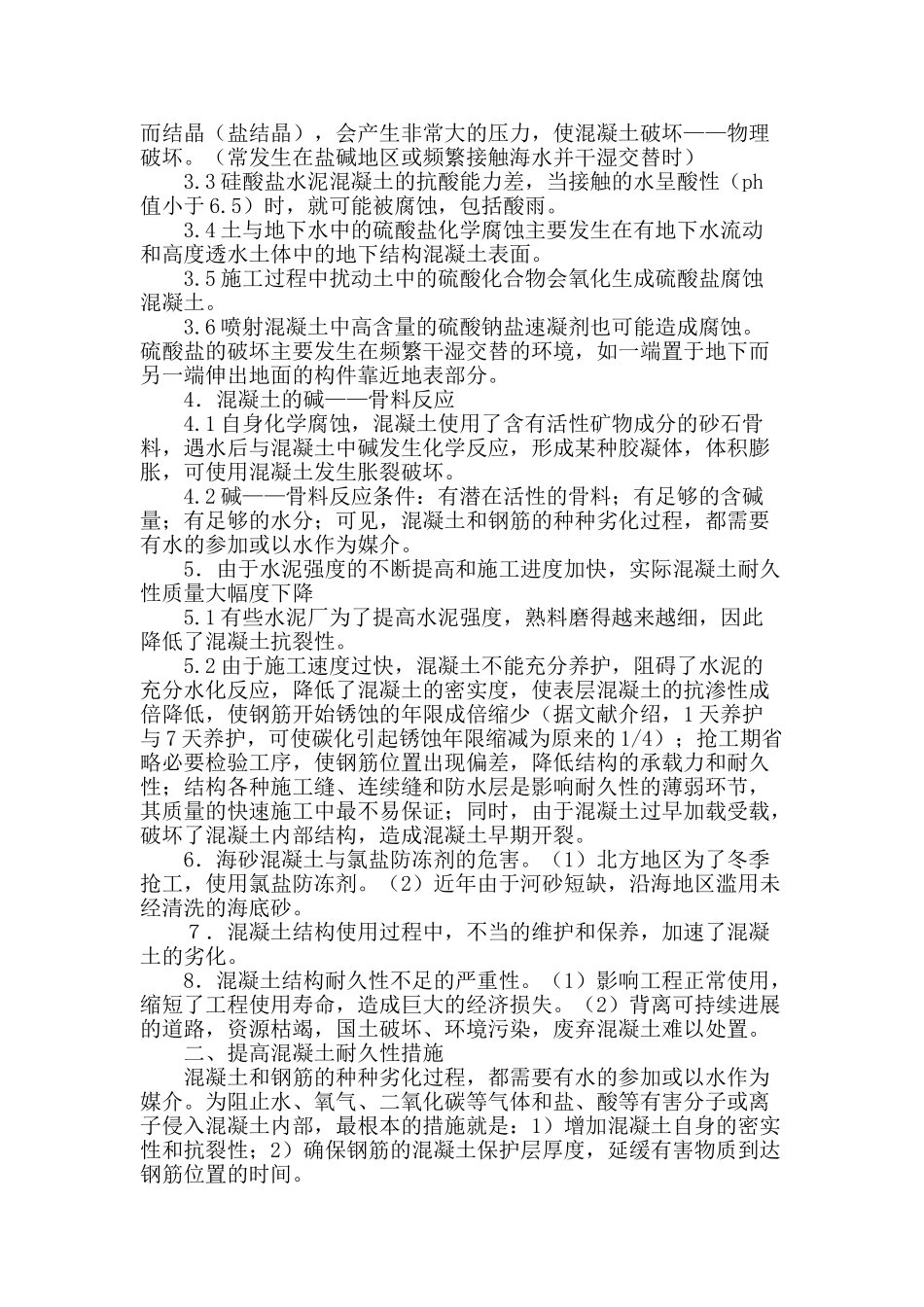

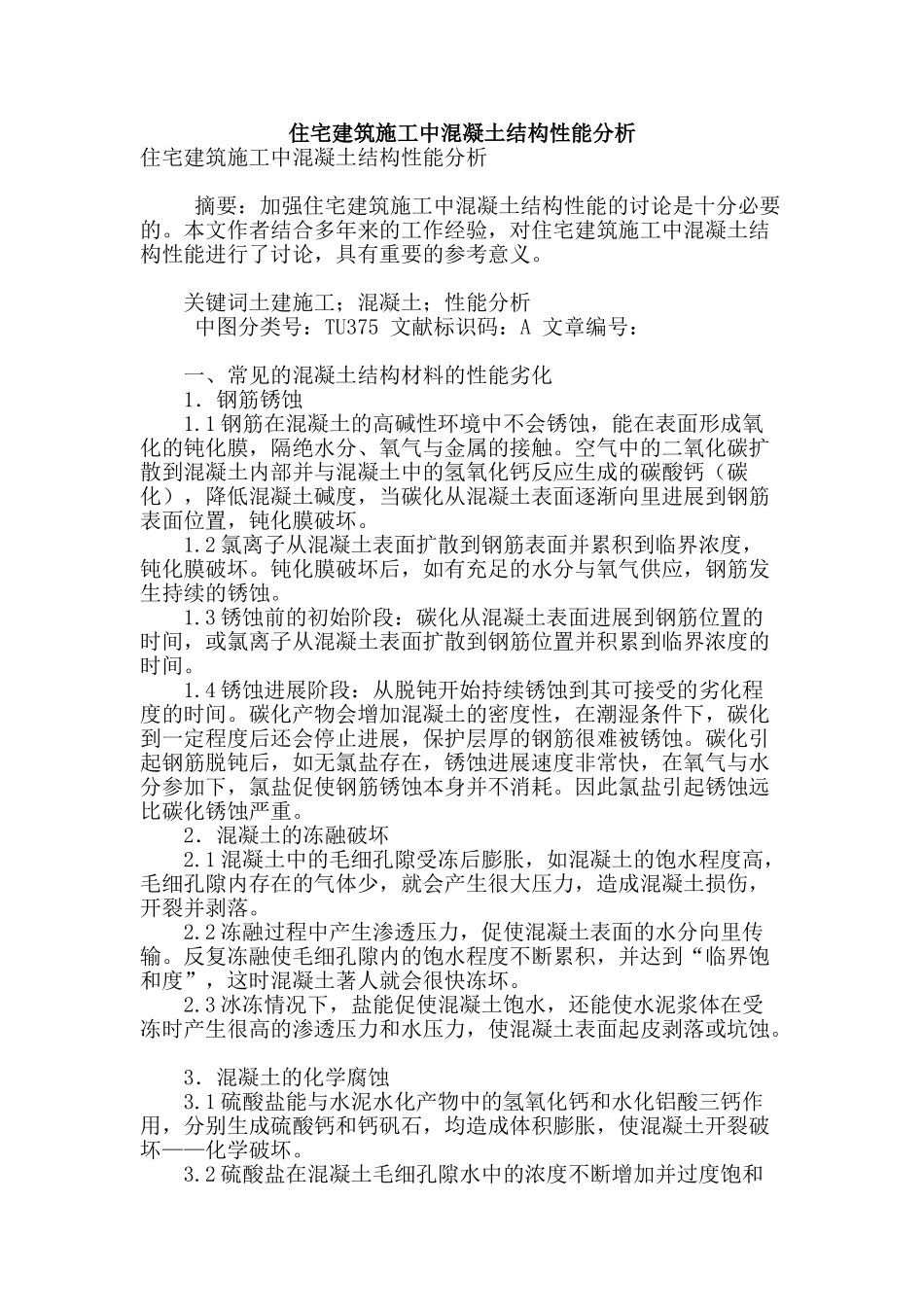

住宅建筑施工中混凝土结构性能分析住宅建筑施工中混凝土结构性能分析 摘要：加强住宅建筑施工中混凝土结构性能的讨论是十分必要的。本文作者结合多年来的工作经验，对住宅建筑施工中混凝土结构性能进行了讨论，具有重要的参考意义。 关键词土建施工；混凝土；性能分析 中图分类号：TU375 文献标识码：A 文章编号： 一、常见的混凝土结构材料的性能劣化 1．钢筋锈蚀 1.1 钢筋在混凝土的高碱性环境中不会锈蚀，能在表面形成氧化的钝化膜，隔绝水分、氧气与金属的接触。空气中的二氧化碳扩散到混凝土内部并与混凝土中的氢氧化钙反应生成的碳酸钙（碳化），降低混凝土碱度，当碳化从混凝土表面逐渐向里进展到钢筋表面位置，钝化膜破坏。 1.2 氯离子从混凝土表面扩散到钢筋表面并累积到临界浓度，钝化膜破坏。钝化膜破坏后，如有充足的水分与氧气供应，钢筋发生持续的锈蚀。 1.3 锈蚀前的初始阶段：碳化从混凝土表面进展到钢筋位置的时间，或氯离子从混凝土表面扩散到钢筋位置并积累到临界浓度的时间。 1.4 锈蚀进展阶段：从脱钝开始持续锈蚀到其可接受的劣化程度的时间。碳化产物会增加混凝土的密度性，在潮湿条件下，碳化到一定程度后还会停止进展，保护层厚的钢筋很难被锈蚀。碳化引起钢筋脱钝后，如无氯盐存在，锈蚀进展速度非常快，在氧气与水分参加下，氯盐促使钢筋锈蚀本身并不消耗。因此氯盐引起锈蚀远比碳化锈蚀严重。 2．混凝土的冻融破坏 2.1 混凝土中的毛细孔隙受冻后膨胀，如混凝土的饱水程度高，毛细孔隙内存在的气体少，就会产生很大压力，造成混凝土损伤，开裂并剥落。 2.2 冻融过程中产生渗透压力，促使混凝土表面的水分向里传输。反复冻融使毛细孔隙内的饱水程度不断累积，并达到“临界饱和度”，这时混凝土著人就会很快冻坏。 2.3 冰冻情况下，盐能促使混凝土饱水，还能使水泥浆体在受冻时产生很高的渗透压力和水压力，使混凝土表面起皮剥落或坑蚀。 3．混凝土的化学腐蚀 3.1 硫酸盐能与水泥水化产物中的氢氧化钙和水化铝酸三钙作用，分别生成硫酸钙和钙矾石，均造成体积膨胀，使混凝土开裂破坏——化学破坏。 3.2 硫酸盐在混凝土毛细孔隙水中的浓度不断增加并过度饱和而结晶（盐结晶），会产生非常大的压力，使混凝土破坏——物理破坏。（常发生在盐碱地区或频繁接触海水并干湿交替时） 3.3 硅酸盐水泥混凝土的抗酸能力差，当接触的水呈酸性（ph值小于 6.5）时，就可能被腐蚀，包括酸雨。 3.4 土与...
