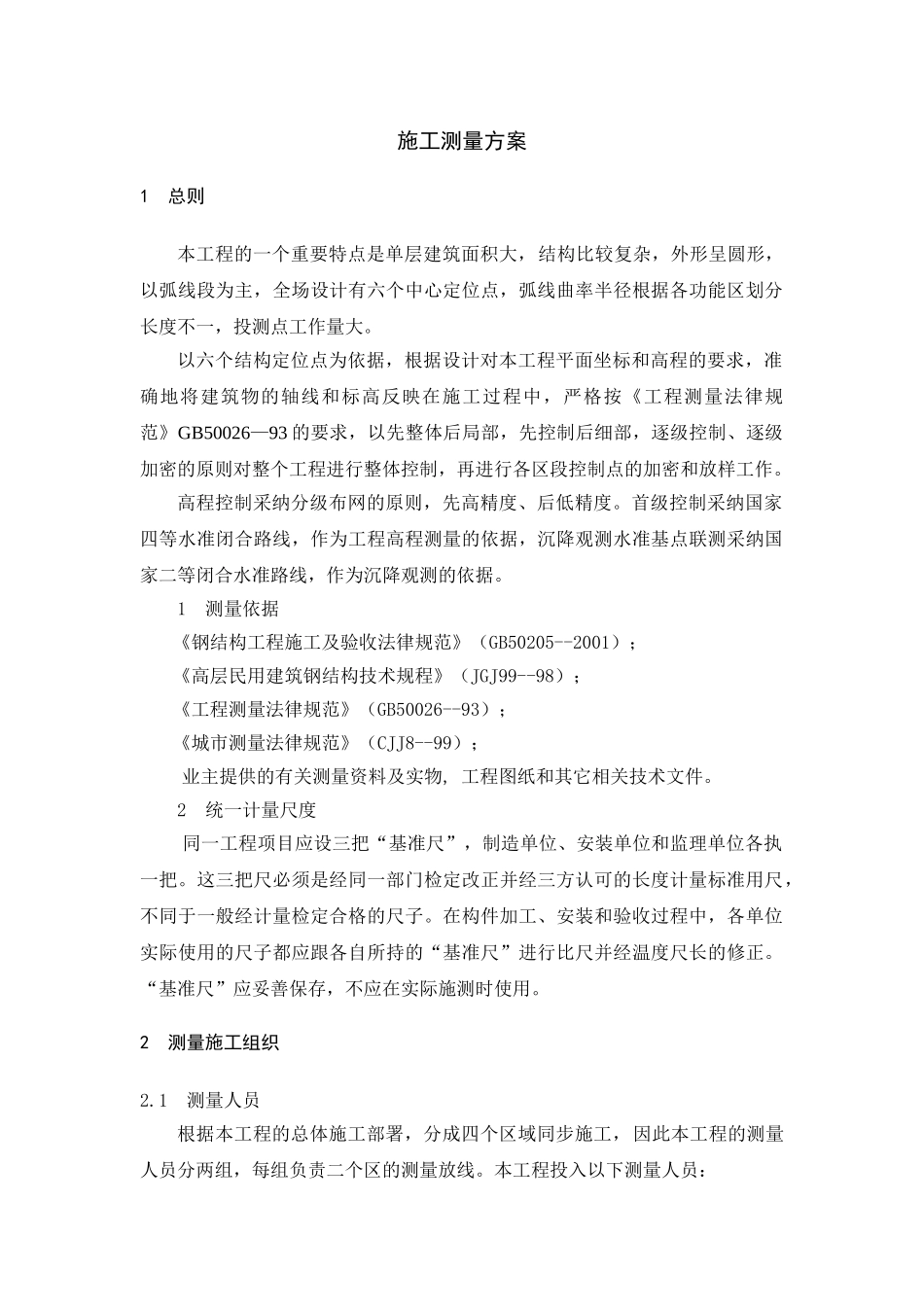

施工测量方案1 总则本工程的一个重要特点是单层建筑面积大，结构比较复杂，外形呈圆形，以弧线段为主，全场设计有六个中心定位点，弧线曲率半径根据各功能区划分长度不一，投测点工作量大。以六个结构定位点为依据，根据设计对本工程平面坐标和高程的要求，准确地将建筑物的轴线和标高反映在施工过程中，严格按《工程测量法律规范》GB50026—93 的要求，以先整体后局部，先控制后细部，逐级控制、逐级加密的原则对整个工程进行整体控制，再进行各区段控制点的加密和放样工作。高程控制采纳分级布网的原则，先高精度、后低精度。首级控制采纳国家四等水准闭合路线，作为工程高程测量的依据，沉降观测水准基点联测采纳国家二等闭合水准路线，作为沉降观测的依据。1 测量依据《钢结构工程施工及验收法律规范》（GB50205--2001）；《高层民用建筑钢结构技术规程》（JGJ99--98）；《工程测量法律规范》（GB50026--93）；《城市测量法律规范》（CJJ8--99）； 业主提供的有关测量资料及实物, 工程图纸和其它相关技术文件。2 统一计量尺度 同一工程项目应设三把“基准尺”，制造单位、安装单位和监理单位各执一把。这三把尺必须是经同一部门检定改正并经三方认可的长度计量标准用尺，不同于一般经计量检定合格的尺子。在构件加工、安装和验收过程中，各单位实际使用的尺子都应跟各自所持的“基准尺”进行比尺并经温度尺长的修正。“基准尺”应妥善保存，不应在实际施测时使用。2 测量施工组织2.1 测量人员根据本工程的总体施工部署，分成四个区域同步施工，因此本工程的测量人员分两组，每组负责二个区的测量放线。本工程投入以下测量人员：测量工程师 4 人 主要负责技术核定和测量工序的协调测量员 8 人 测量工人 8 个2.2 测量仪器根据本工程特点和精度要求，平面控制和建筑物的定位采纳全站仪，轴线投设用经纬仪，高程测量用精密水准仪，主轴线垂直度控制用激光垂准仪。同时还配备相应计算机计算程序来进行数据处理，以求高效、准确地进行测量工作，确保工程质量。本工程拟投入测量仪器见一览表。本工程主要测量器具配备一览表仪器名称型 号数量精 度用 途全站仪SET2B/C22＂±(3mm+2ppm)距离和角度测量经纬仪J2-282＂角度测量精密水准仪PL12±0.2mm/km沉降观测水准仪DSZ212±1.5mm/km水准测量激光垂准仪DZJ611/30000垂直度测量激光水平扫描仪PLP-6011±10//吊装定位测量清华山维软件平面、高程控制网平差和数据处理钢尺50m6经计量局...
