保定市某综合大厦空调系统设计毕业设计

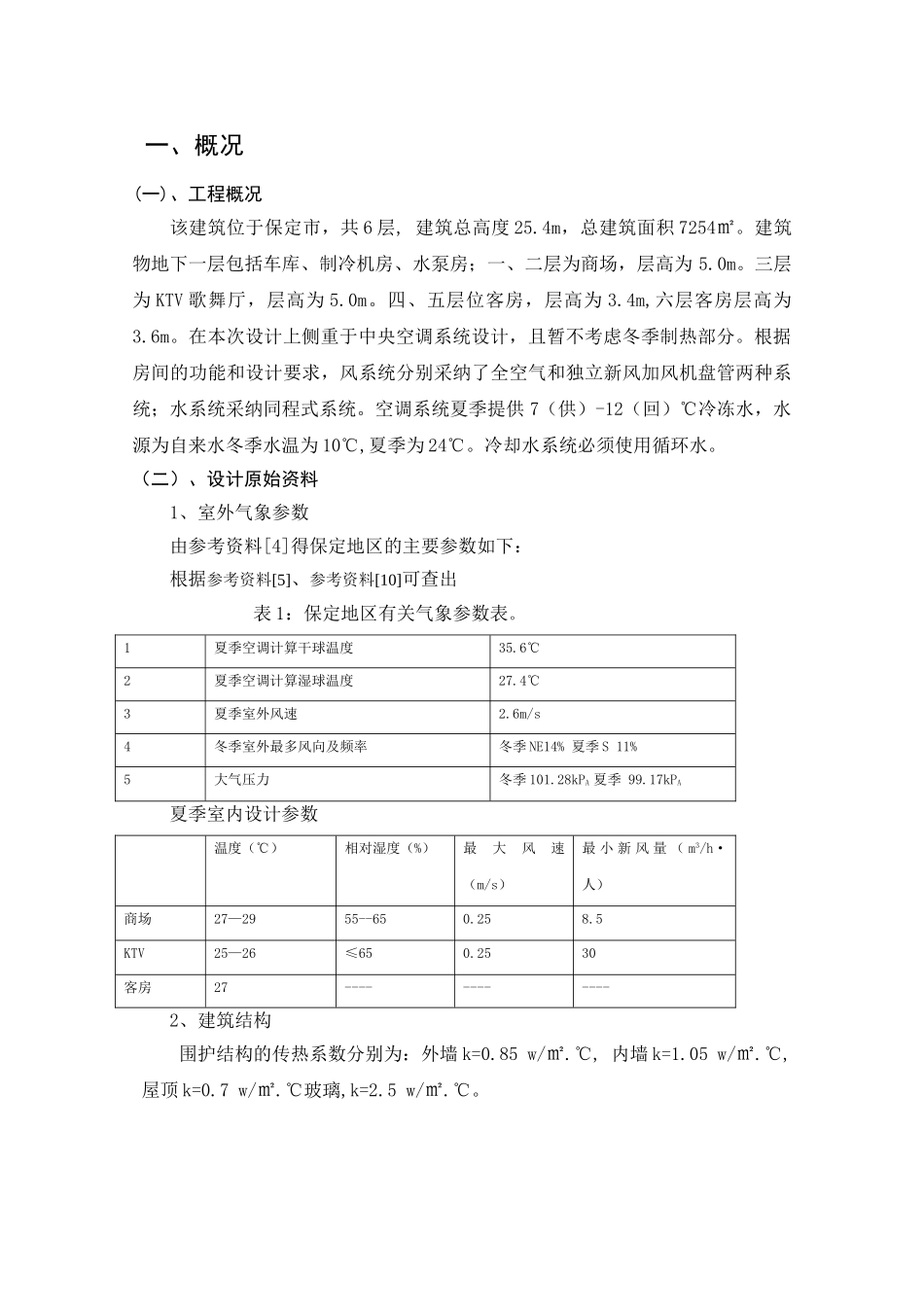

一、概况(一)、工程概况该建筑位于保定市，共 6 层, 建筑总高度 25.4m，总建筑面积 7254㎡。建筑物地下一层包括车库、制冷机房、水泵房；一、二层为商场，层高为 5.0m。三层为 KTV 歌舞厅，层高为 5.0m。四、五层位客房，层高为 3.4m,六层客房层高为3.6m。在本次设计上侧重于中央空调系统设计，且暂不考虑冬季制热部分。根据房间的功能和设计要求，风系统分别采纳了全空气和独立新风加风机盘管两种系统；水系统采纳同程式系统。空调系统夏季提供 7（供）-12（回）℃冷冻水，水源为自来水冬季水温为 10℃,夏季为 24℃。冷却水系统必须使用循环水。（二）、设计原始资料1、室外气象参数由参考资料[4]得保定地区的主要参数如下：根据参考资料[5]、参考资料[10]可查出表 1：保定地区有关气象参数表。1夏季空调计算干球温度35.6℃2夏季空调计算湿球温度27.4℃3夏季室外风速2.6m/s4冬季室外最多风向及频率冬季 NE14% 夏季 S 11%5大气压力冬季 101.28kPA 夏季 99.17kPA夏季室内设计参数温度（℃）相对湿度（%）最大风速（m/s）最 小 新 风 量 （ m3/h·人）商场27—2955--650.258.5KTV25—26≤650.2530客房27------------2、建筑结构围护结构的传热系数分别为：外墙 k=0.85 w/㎡.℃, 内墙 k=1.05 w/㎡.℃,屋顶 k=0.7 w/㎡.℃玻璃,k=2.5 w/㎡.℃。二、设计方案比较及确定（一）、空调方案本建筑为综合楼，共六层，地下一层为车库、制冷机房、水泵房；一、二层为商场，层高为 5.0m。三层为 KTV 歌舞厅，层高为 5。0m。四、五、六层位客房，层高为 3.5m。考虑到该大楼建筑组成复杂，有商场、KTV、客房等，用途各不相同的房间。部分厅室是间歇使用的，如商场为非连续使用。休息厅，大堂等短时间有人停而主要房间又是以客房。所以空调系统运行时间和要求很不一样。部分房间如 KTV包房、商场等对新风需求量比较大。地下一层为车库，也用作制冷机房，考虑人员滞留时间短，且各项冷负荷均较小，故不考虑空调系统。对此，初理以下几种方案：1.全空气系统（即集中式）全空气空调系统具有如下特点：优点：全空气空调系统设备集中,运行和管理都比较容易，施工方便，初投资小，系统简单。在过度季节能全新风运行。缺点：全空气空调系统当房间热湿负荷变化时不能作出相应调节，并且当一部分房间不再需要空调时而整个系统还在继续运行，造成能源的浪费。对于一层和二层商场部分大空间来说，运用全空气空调系统具备相当的优势，...
