全自动印刷机操作规范GKGVIP专享

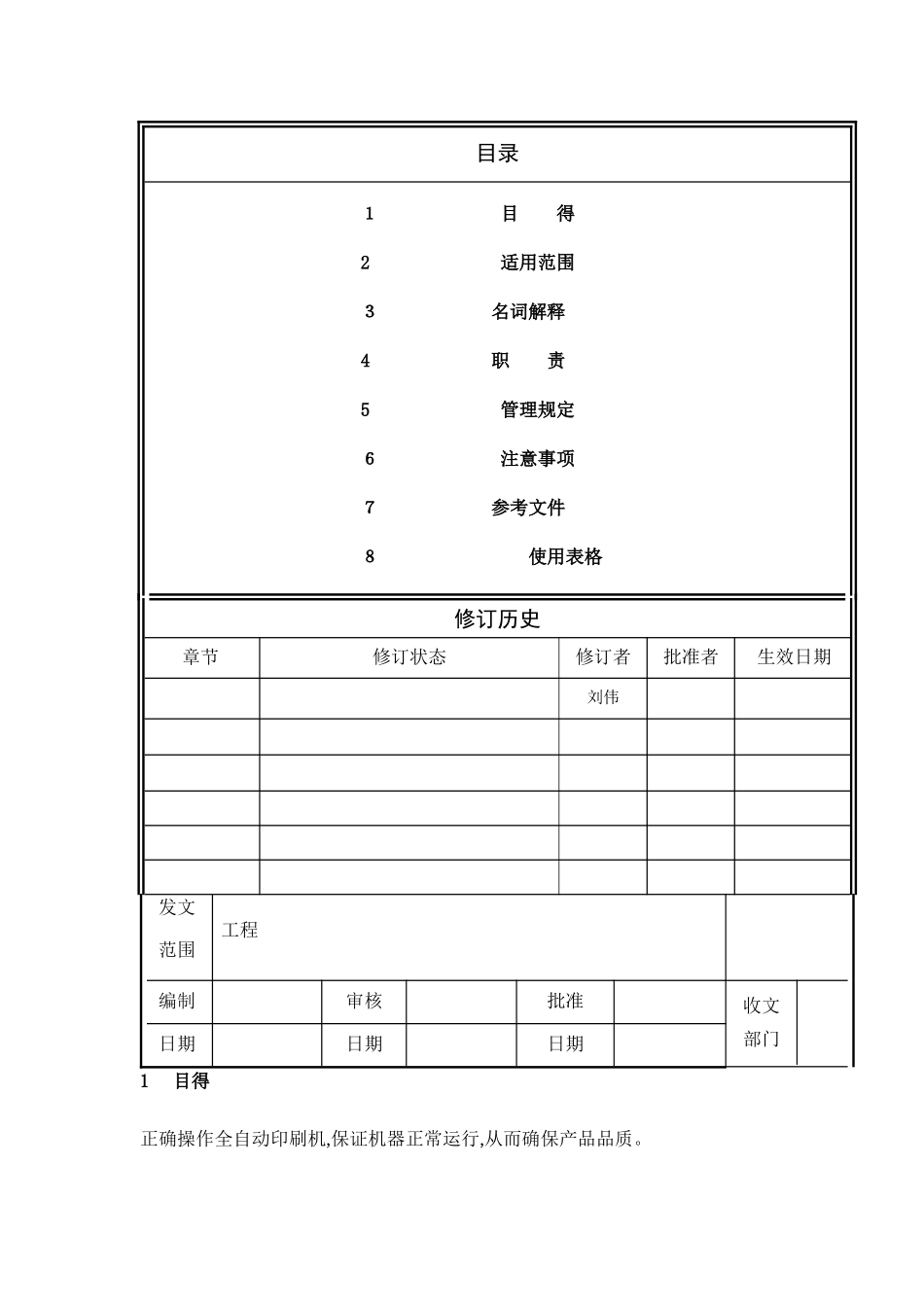

目录１ 目 得2 适用范围３ 名词解释4 职 责5 管理规定６ 注意事项７ 参考文件８ 使用表格修订历史章节修订状态修订者批准者生效日期刘伟发文范围工程编制审核批准收文部门日期日期日期1目得正确操作全自动印刷机,保证机器正常运行,从而确保产品品质。2适用范围制造部生产车间 SMT 线3名词解释锡膏印刷机：现代锡膏印刷机一般由装板、加锡膏、压印、输电路板等机构组成。它得工作原理就是：先将要印刷得电路板固定在印刷定位台上，然后由印刷机得前后刮刀把锡膏或红胶通过钢网漏印于对应焊盘,对漏印均匀得 PC Ｂ,通过传输台输入至贴片机进行自动贴片。4职责4.1 设备工程师负责印刷机得维修及周期性维护。4.2 设备技术员负责印刷机程序得制作与修改。4.3 操作员负责印刷机得操作及日常保养。4.4 生产主管负责监督执行。5管理规定5.1 开机前检查5.1.1确认机器外观清洁，确认设备内部尤其就是运动轨道运行范围内有无杂物。5.1.2确认工作环境温度为 23±５℃之间,湿度〈80％。5.1.3确定设备得工作气压为 0、4～０、6MPa 之间。5.1.4确认设备电源及相关连接线正常.5.2 开机5.2.1打开设备电源。 图 1、设备电源关闭开启5.2.2设备开机完成后,进入归零界面，点击【开始归零】,等待归零完成.图２、设备归零界面 图 3、设备归零完成界面5.3 调用生产程序5.3.1根据系统提示选择程序权限，操作员无需输入密码,其余均需输入相应密码获得权限.完成后点击返回。图４、权限选择界面5.3.2在主界面点击【打开工程】选项,选取对应得生产程序，如 BCLG ４ A－Ｖ 0 ５。图 5、主界面 图 6、调用程序界面5.3.3选取完成后自动返回主界面，此时程序已打开。点击【数据录入】，确认将要生产得产品印刷参数。图７、数据录入第一页5.4 安装钢网5.4.1确认第一步数据后，点击下一步,进入第二页,印刷机提示调整轨道宽度。调整宽度前应确认平台上有无顶板/顶针，有则取出，待宽度调整完毕后重新安装。顶板安装时应尽量靠近轨道，距离轨道 1—2CM 之间但不接触轨道,防止轨道磨损变形.如需安装顶针则应避开底部元件,防止撞件。点击【自动定位】选项，此时印刷机将会移动 C ＣＤ镜头并设置进板挡板。图 8、调整运输轨道图 9、数据录入第二页图 10、CCD 镜头及进板挡板5.4.2将 P Ｃ B 自印刷机出口送入,印刷机将完成自动定位。此时,PC Ｂ应高出轨道约０、5mm 左右.④图 1 １、PCB 定位5.4.3根据所要生产得机种选取相对应编号得钢...
