公司施工图设计统一技术措施

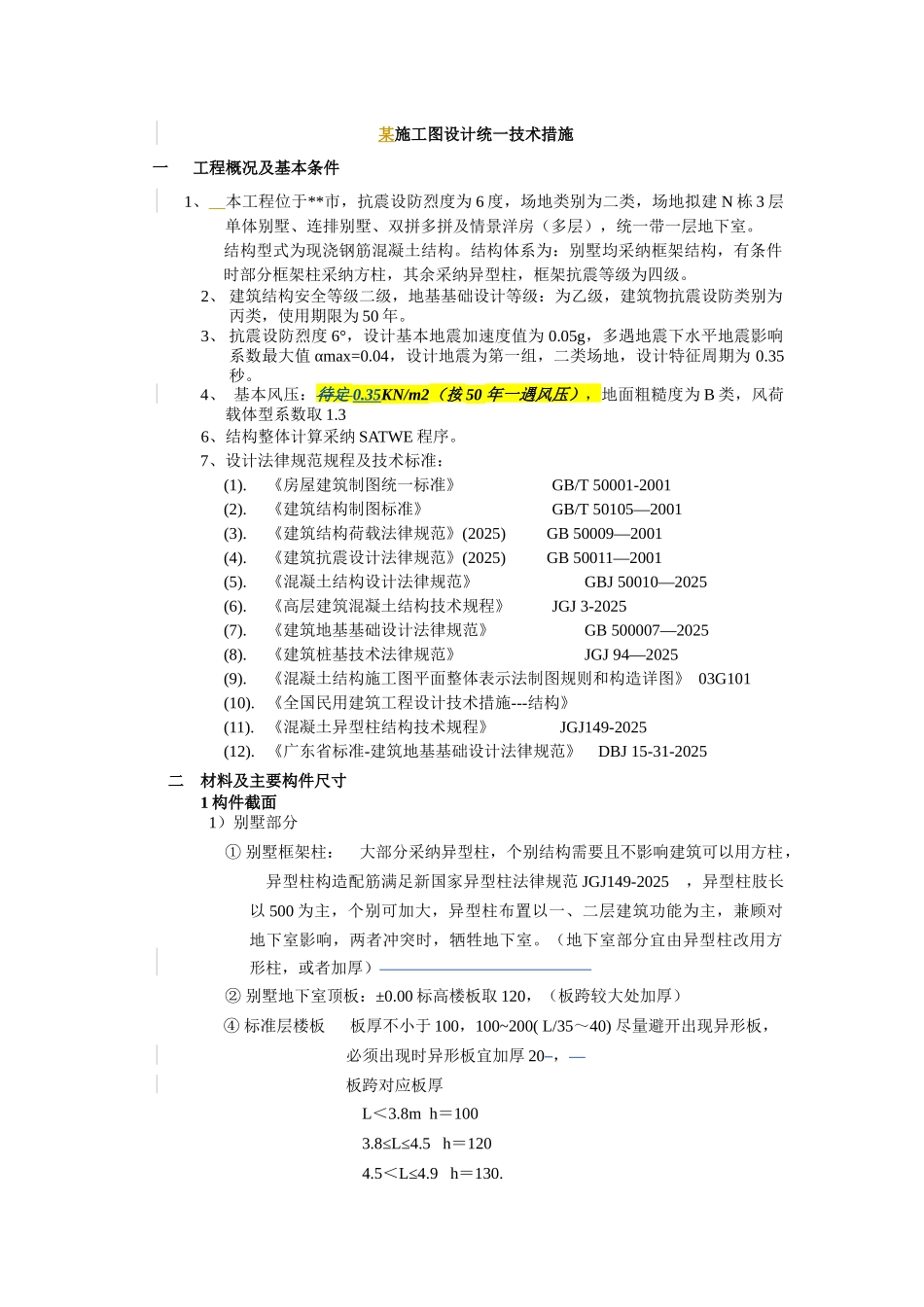

某施工图设计统一技术措施 一 工程概况及基本条件1、 本工程位于**市，抗震设防烈度为 6 度，场地类别为二类，场地拟建 N 栋 3 层单体别墅、连排别墅、双拼多拼及情景洋房（多层），统一带一层地下室。结构型式为现浇钢筋混凝土结构。结构体系为：别墅均采纳框架结构，有条件时部分框架柱采纳方柱，其余采纳异型柱，框架抗震等级为四级。2、 建筑结构安全等级二级，地基基础设计等级：为乙级，建筑物抗震设防类别为丙类，使用期限为 50 年。3、 抗震设防烈度 6°，设计基本地震加速度值为 0.05g，多遇地震下水平地震影响系数最大值 αmax=0.04，设计地震为第一组，二类场地，设计特征周期为 0.35秒。4、 基本风压：待定 0.35KN/m2（按 50 年一遇风压），地面粗糙度为 B 类，风荷载体型系数取 1.36、结构整体计算采纳 SATWE 程序。7、设计法律规范规程及技术标准：(1).《房屋建筑制图统一标准》 GB/T 50001-2001(2).《建筑结构制图标准》 GB/T 50105—2001(3).《建筑结构荷载法律规范》(2025) GB 50009—2001(4).《建筑抗震设计法律规范》(2025) GB 50011—2001(5).《混凝土结构设计法律规范》 GBJ 50010—2025(6).《高层建筑混凝土结构技术规程》 JGJ 3-2025(7).《建筑地基基础设计法律规范》 GB 500007—2025(8).《建筑桩基技术法律规范》 JGJ 94—2025(9).《混凝土结构施工图平面整体表示法制图规则和构造详图》 03G101(10). 《全国民用建筑工程设计技术措施---结构》(11). 《混凝土异型柱结构技术规程》 JGJ149-2025(12). 《广东省标准-建筑地基基础设计法律规范》 DBJ 15-31-2025二 材料及主要构件尺寸1 构件截面1）别墅部分 ① 别墅框架柱： 大部分采纳异型柱，个别结构需要且不影响建筑可以用方柱， 异型柱构造配筋满足新国家异型柱法律规范 JGJ149-2025 ，异型柱肢长以 500 为主，个别可加大，异型柱布置以一、二层建筑功能为主，兼顾对地下室影响，两者冲突时，牺牲地下室。（地下室部分宜由异型柱改用方形柱，或者加厚） ② 别墅地下室顶板：±0.00 标高楼板取 120，（板跨较大处加厚） ④ 标准层楼板 板厚不小于 100，100~200( L/35～40) 尽量避开出现异形板，必须出现时异形板宜加厚 20 ， 板跨对应板厚L＜3.8m h＝1003.8≤L≤4.5 h＝1204.5＜L≤4.9 h＝130.4.9＜L≤5.4 h＝1405.4＜L≤5.9 h＝1505.9＜L≤6.3 h＝1606.3＜L≤6.7 h＝1706.7＜L≤7.1 h...
