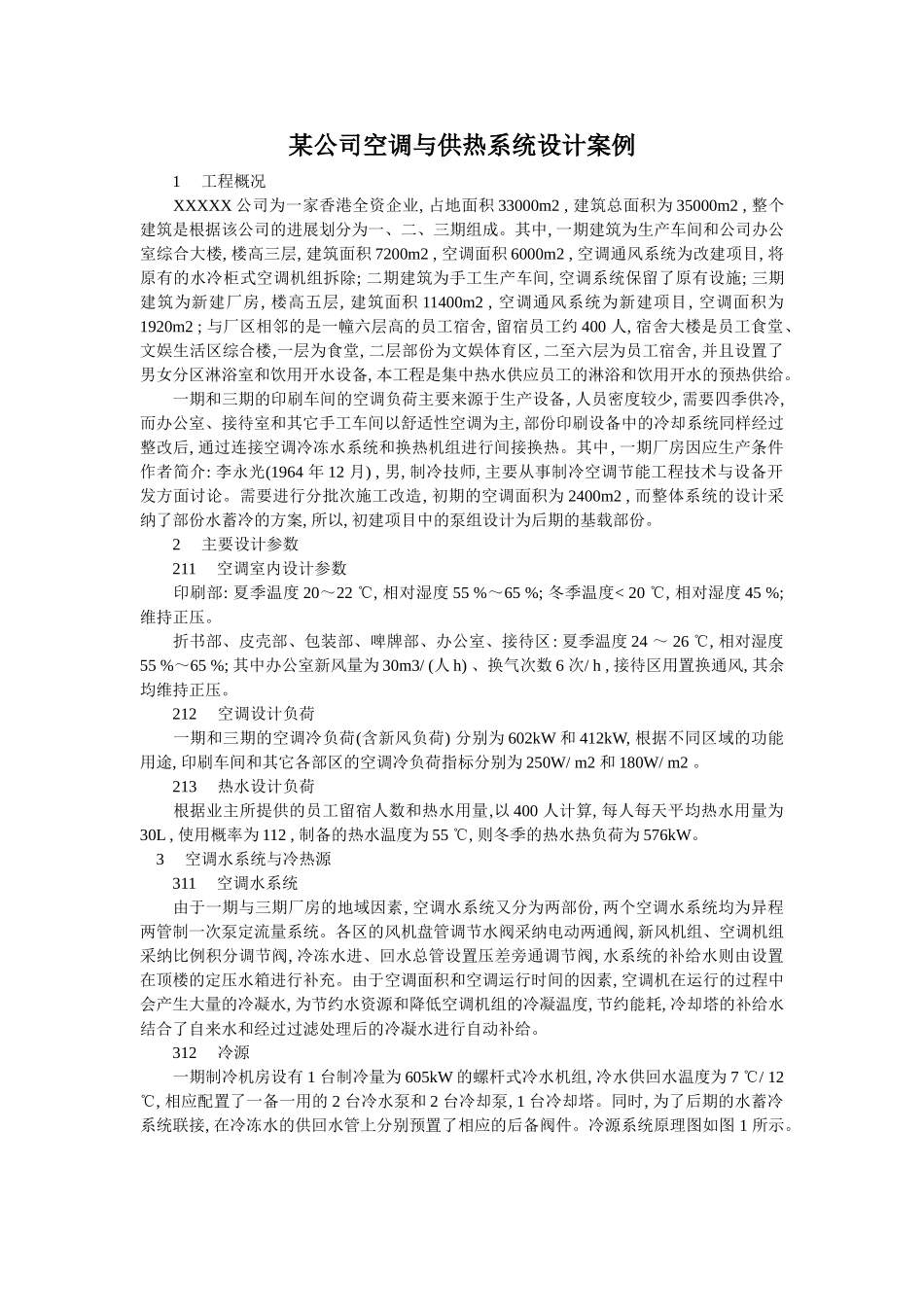

某公司空调与供热系统设计案例 1 工程概况 XXXXX 公司为一家香港全资企业, 占地面积 33000m2 , 建筑总面积为 35000m2 , 整个建筑是根据该公司的进展划分为一、二、三期组成。其中, 一期建筑为生产车间和公司办公室综合大楼, 楼高三层, 建筑面积 7200m2 , 空调面积 6000m2 , 空调通风系统为改建项目, 将原有的水冷柜式空调机组拆除; 二期建筑为手工生产车间, 空调系统保留了原有设施; 三期建筑为新建厂房, 楼高五层, 建筑面积 11400m2 , 空调通风系统为新建项目, 空调面积为1920m2 ; 与厂区相邻的是一幢六层高的员工宿舍, 留宿员工约 400 人, 宿舍大楼是员工食堂、文娱生活区综合楼,一层为食堂, 二层部份为文娱体育区, 二至六层为员工宿舍, 并且设置了男女分区淋浴室和饮用开水设备, 本工程是集中热水供应员工的淋浴和饮用开水的预热供给。 一期和三期的印刷车间的空调负荷主要来源于生产设备, 人员密度较少, 需要四季供冷, 而办公室、接待室和其它手工车间以舒适性空调为主, 部份印刷设备中的冷却系统同样经过整改后, 通过连接空调冷冻水系统和换热机组进行间接换热。其中, 一期厂房因应生产条件作者简介: 李永光(1964 年 12 月) , 男, 制冷技师, 主要从事制冷空调节能工程技术与设备开发方面讨论。需要进行分批次施工改造, 初期的空调面积为 2400m2 , 而整体系统的设计采纳了部份水蓄冷的方案, 所以, 初建项目中的泵组设计为后期的基载部份。 2 主要设计参数 211 空调室内设计参数 印刷部: 夏季温度 20～22 ℃, 相对湿度 55 %～65 %; 冬季温度< 20 ℃, 相对湿度 45 %; 维持正压。 折书部、皮壳部、包装部、啤牌部、办公室、接待区: 夏季温度 24 ～ 26 ℃, 相对湿度55 %～65 %; 其中办公室新风量为 30m3/ (人 h) 、换气次数 6 次/ h , 接待区用置换通风, 其余均维持正压。 212 空调设计负荷 一期和三期的空调冷负荷(含新风负荷) 分别为 602kW 和 412kW, 根据不同区域的功能用途, 印刷车间和其它各部区的空调冷负荷指标分别为 250W/ m2 和 180W/ m2 。 213 热水设计负荷 根据业主所提供的员工留宿人数和热水用量,以 400 人计算, 每人每天平均热水用量为30L , 使用概率为 112 , 制备的热水温度为 55 ℃, 则冬季的热水热负荷为 576kW。 3 空调水系统与冷热源 311 空调水系统 由于一期与三期厂房的地域因素,...
