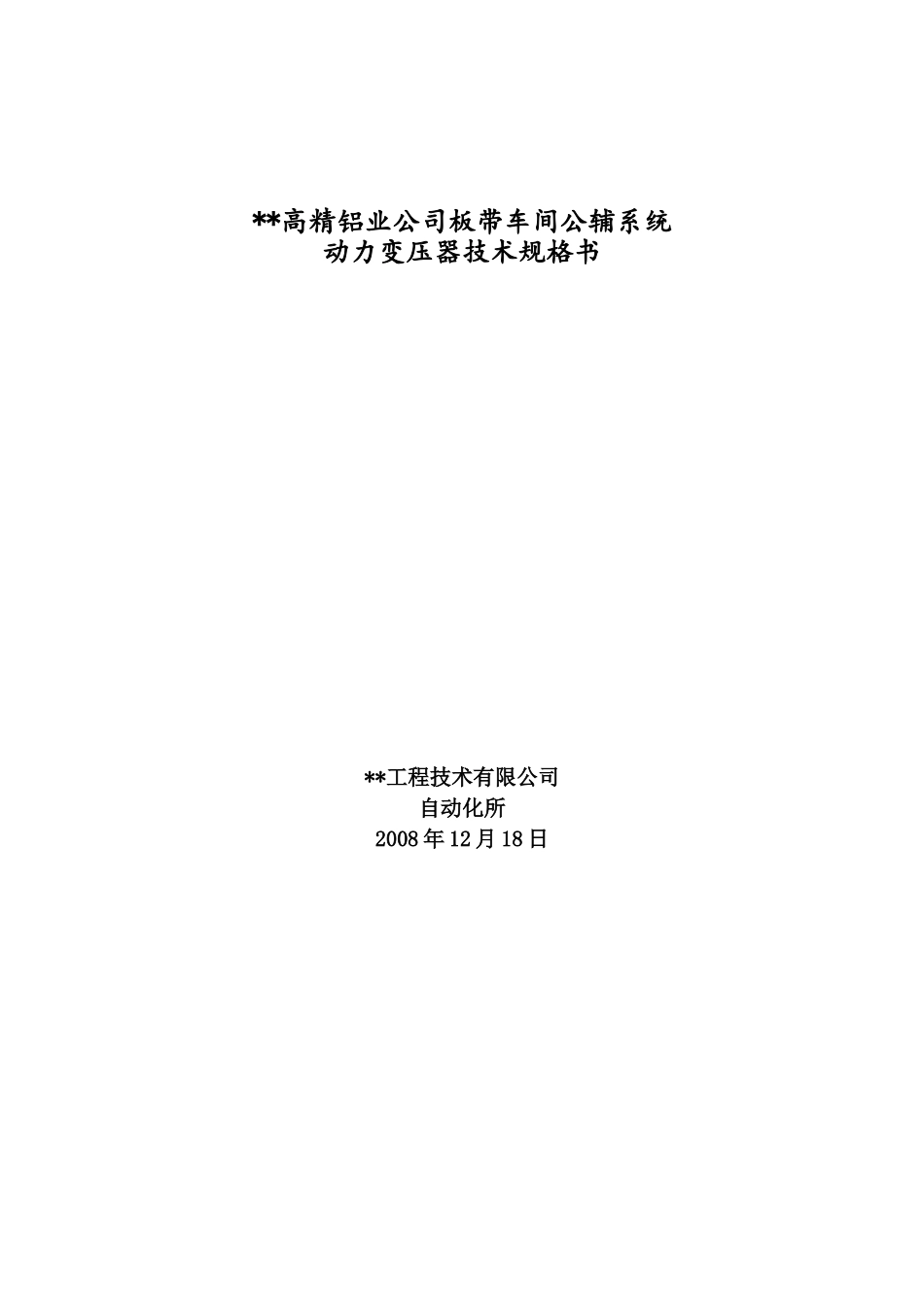

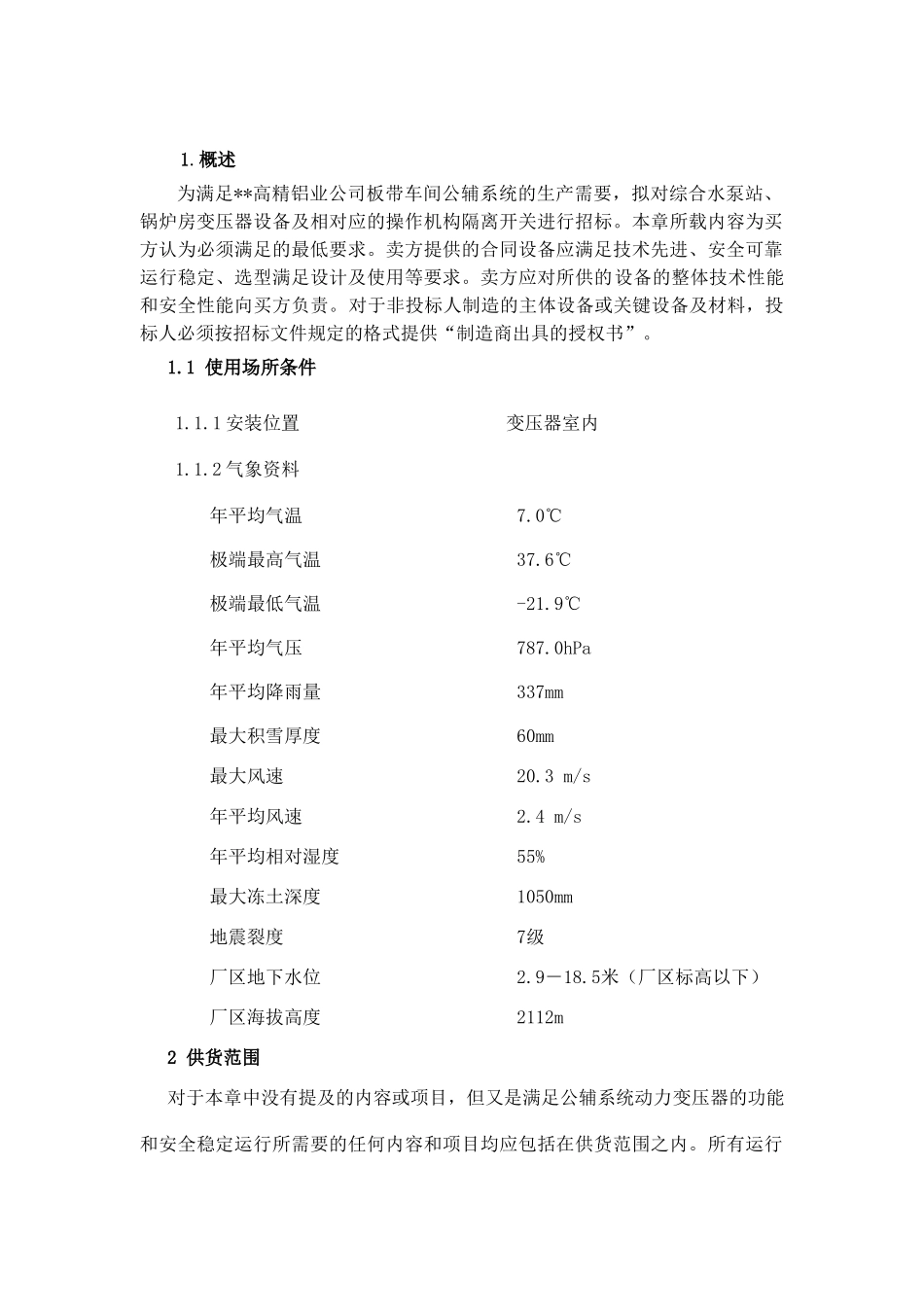

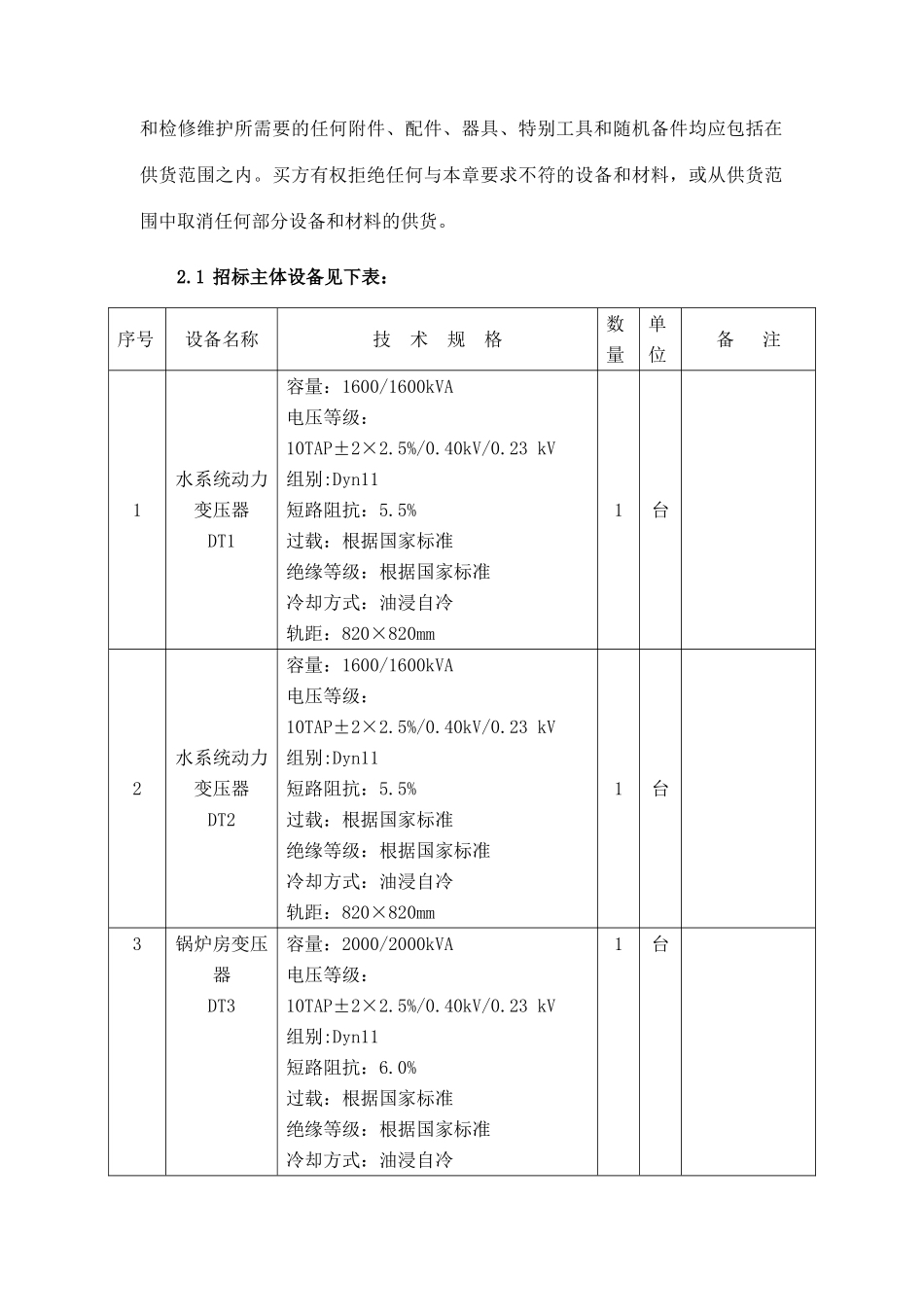

**高精铝业公司板带车间公辅系统动力变压器技术规格书**工程技术有限公司自动化所2008 年 12 月 18 日1.概述为满足**高精铝业公司板带车间公辅系统的生产需要，拟对综合水泵站、锅炉房变压器设备及相对应的操作机构隔离开关进行招标。本章所载内容为买方认为必须满足的最低要求。卖方提供的合同设备应满足技术先进、安全可靠运行稳定、选型满足设计及使用等要求。卖方应对所供的设备的整体技术性能和安全性能向买方负责。对于非投标人制造的主体设备或关键设备及材料，投标人必须按招标文件规定的格式提供“制造商出具的授权书”。1.1 使用场所条件 1.1.1 安装位置变压器室内1.1.2 气象资料年平均气温 7.0℃极端最高气温 37.6℃ 极端最低气温 -21.9℃年平均气压 787.0hPa年平均降雨量 337mm最大积雪厚度 60mm最大风速 20.3 m/s年平均风速 2.4 m/s年平均相对湿度 55%最大冻土深度 1050mm地震裂度 7级厂区地下水位 2.9－18.5米（厂区标高以下）厂区海拔高度 2112m2 供货范围对于本章中没有提及的内容或项目，但又是满足公辅系统动力变压器的功能和安全稳定运行所需要的任何内容和项目均应包括在供货范围之内。所有运行和检修维护所需要的任何附件、配件、器具、特别工具和随机备件均应包括在供货范围之内。买方有权拒绝任何与本章要求不符的设备和材料，或从供货范围中取消任何部分设备和材料的供货。2.1 招标主体设备见下表：序号设备名称技 术 规 格数量单位备 注1水系统动力变压器DT1容量：1600/1600kVA电压等级：10TAP±2×2.5%/0.40kV/0.23 kV组别:Dyn11短路阻抗：5.5%过载：根据国家标准绝缘等级：根据国家标准冷却方式：油浸自冷轨距：820×820mm1台2水系统动力变压器DT2容量：1600/1600kVA电压等级：10TAP±2×2.5%/0.40kV/0.23 kV组别:Dyn11短路阻抗：5.5%过载：根据国家标准绝缘等级：根据国家标准冷却方式：油浸自冷轨距：820×820mm1台3锅炉房变压器DT3容量：2000/2000kVA电压等级：10TAP±2×2.5%/0.40kV/0.23 kV组别:Dyn11短路阻抗：6.0%过载：根据国家标准绝缘等级：根据国家标准冷却方式：油浸自冷1台序号设备名称技 术 规 格数量单位备 注轨距：820×820mm4锅炉房变压器DT4容量：2000/2000kVA电压等级：10TAP±2×2.5%/0.40kV/0.23 kV组别:Dyn11短路阻抗：6.0%过载：根据国家标准绝缘等级：根据国家标准冷却方式：油浸自冷轨距：820×820mm1台2.2 特别工具、随机备件、消耗材料和满足 2 ...
