内蒙古某市污水管线工程施工组织设计

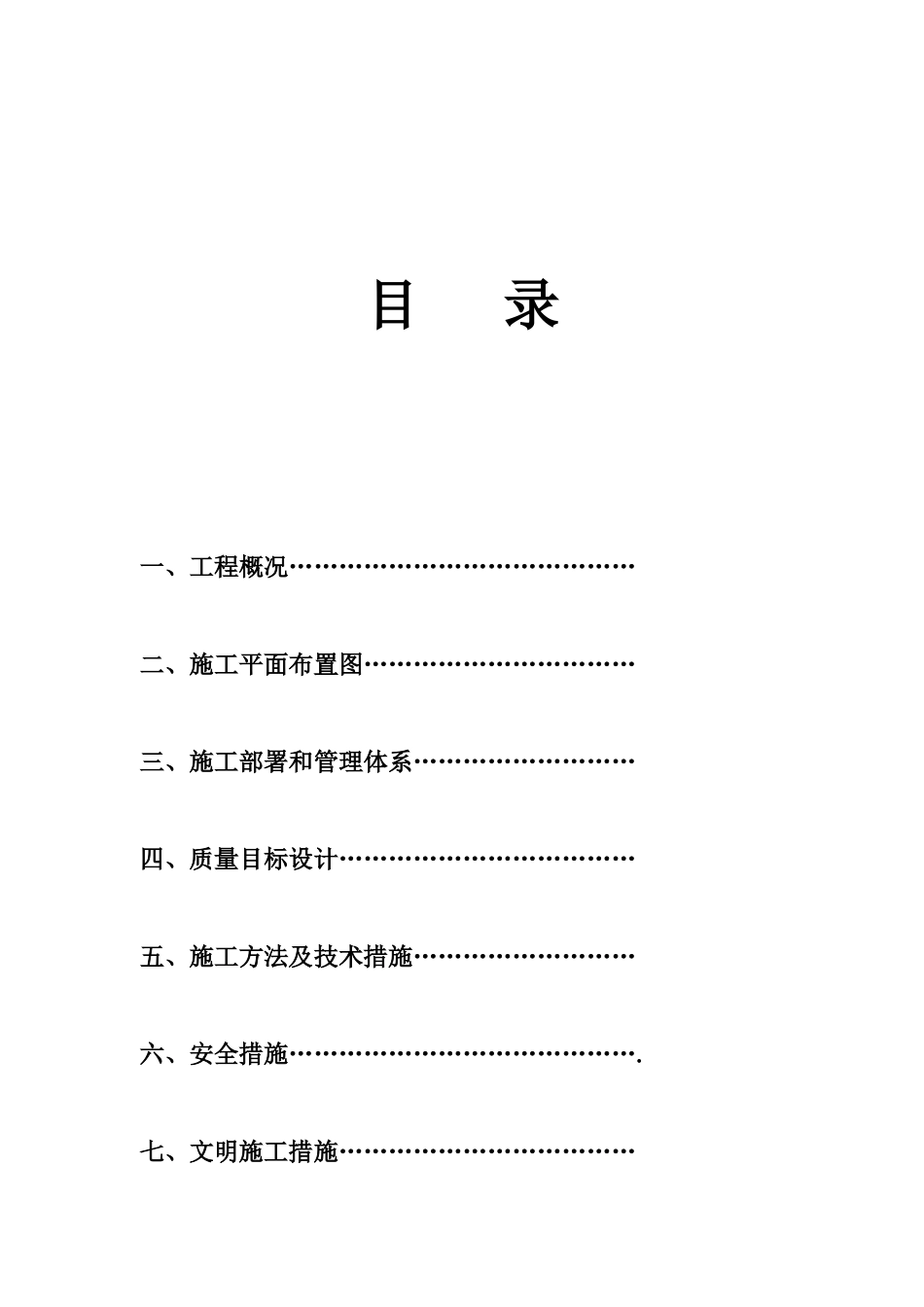

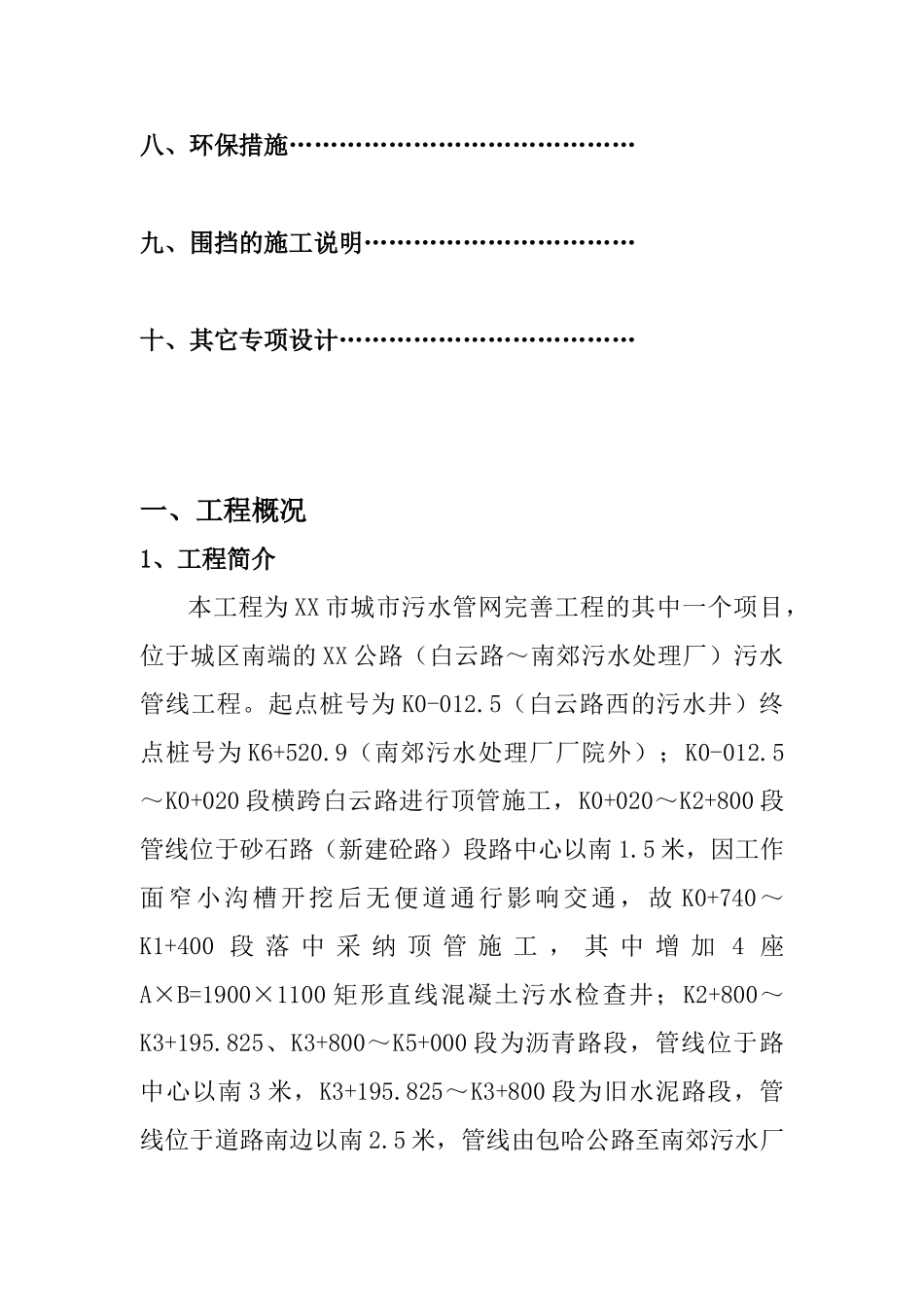

X X 市 X X 公 路污 水 管 线 工 程施工组织设计施工单位： 年 月 日目 录一、工程概况……………………………………二、施工平面布置图……………………………三、施工部署和管理体系………………………四、质量目标设计………………………………五、施工方法及技术措施………………………六、安全措施…………………………………….七、文明施工措施………………………………八、环保措施……………………………………九、围挡的施工说明……………………………十、其它专项设计………………………………一、工程概况1、工程简介本工程为 XX 市城市污水管网完善工程的其中一个项目，位于城区南端的 XX 公路（白云路～南郊污水处理厂）污水管线工程。起点桩号为 K0-012.5（白云路西的污水井）终点桩号为 K6+520.9（南郊污水处理厂厂院外）；K0-012.5～K0+020 段横跨白云路进行顶管施工，K0+020～K2+800 段管线位于砂石路（新建砼路）段路中心以南 1.5 米，因工作面窄小沟槽开挖后无便道通行影响交通，故 K0+740～K1+400 段 落 中 采 纳 顶 管 施 工 ， 其 中 增 加 4 座A×B=1900×1100 矩形直线混凝土污水检查井；K2+800～K3+195.825、K3+800～K5+000 段为沥青路段，管线位于路中心以南 3 米，K3+195.825～K3+800 段为旧水泥路段，管线位于道路南边以南 2.5 米，管线由包哈公路至南郊污水厂院墙段贴南郊尾闾截流管线敷设，桩号 K5+000～K6+520.9段距南郊尾闾截流管线 4 米，管线沿南郊污水厂院墙敷设段距南郊污水厂院墙 5 米。道路两侧均有电杆、路灯、检查井、树木、房屋等以及不明地下设施。2、工程规模、工程特点桩号 K0+020～K0+800 段管材采纳 DN1200 预应力钢筋砼管（0.8MPa），桩号 K0+800～K2+800 段管材采纳 DN1200 预应 力 钢 筋 砼 管 （ 0.6MPa ） ， 桩 号 K0-012.5 ～ K0+020 和K0+058 ～ K6+520.9 段 采 纳 DN1200 预 应 力 钢 筋 砼 管（0.8MPa），接口采纳橡胶圈柔性接口，连接短管，三通，弯头均采纳钢制管件，DN1200 钢制管件管壁厚度不小于10mm，钢制管件之间采纳焊接，钢制管件与阀门采纳法兰连接，钢制管件与预应力管间采纳石棉水泥打口接口；桩号 K2+800～K6+520.9 段管材采纳 DN1200 预应力钢筋砼管（0.6MPa）。桩号 K0-012.5～K0+020 段管线基础采纳 180 °砂石基础，其余管段管线基础采纳 120°砂石基础。检查...
