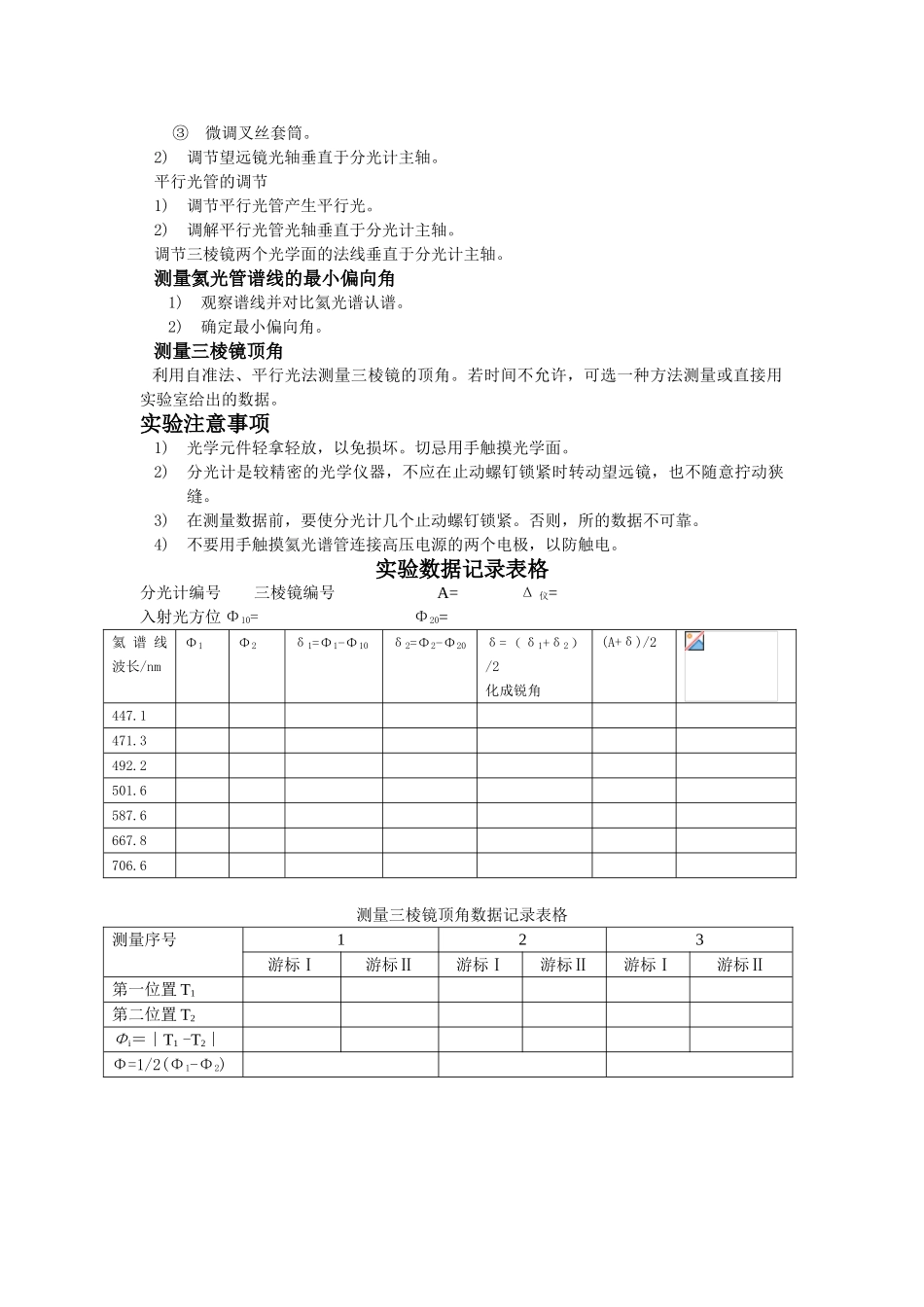

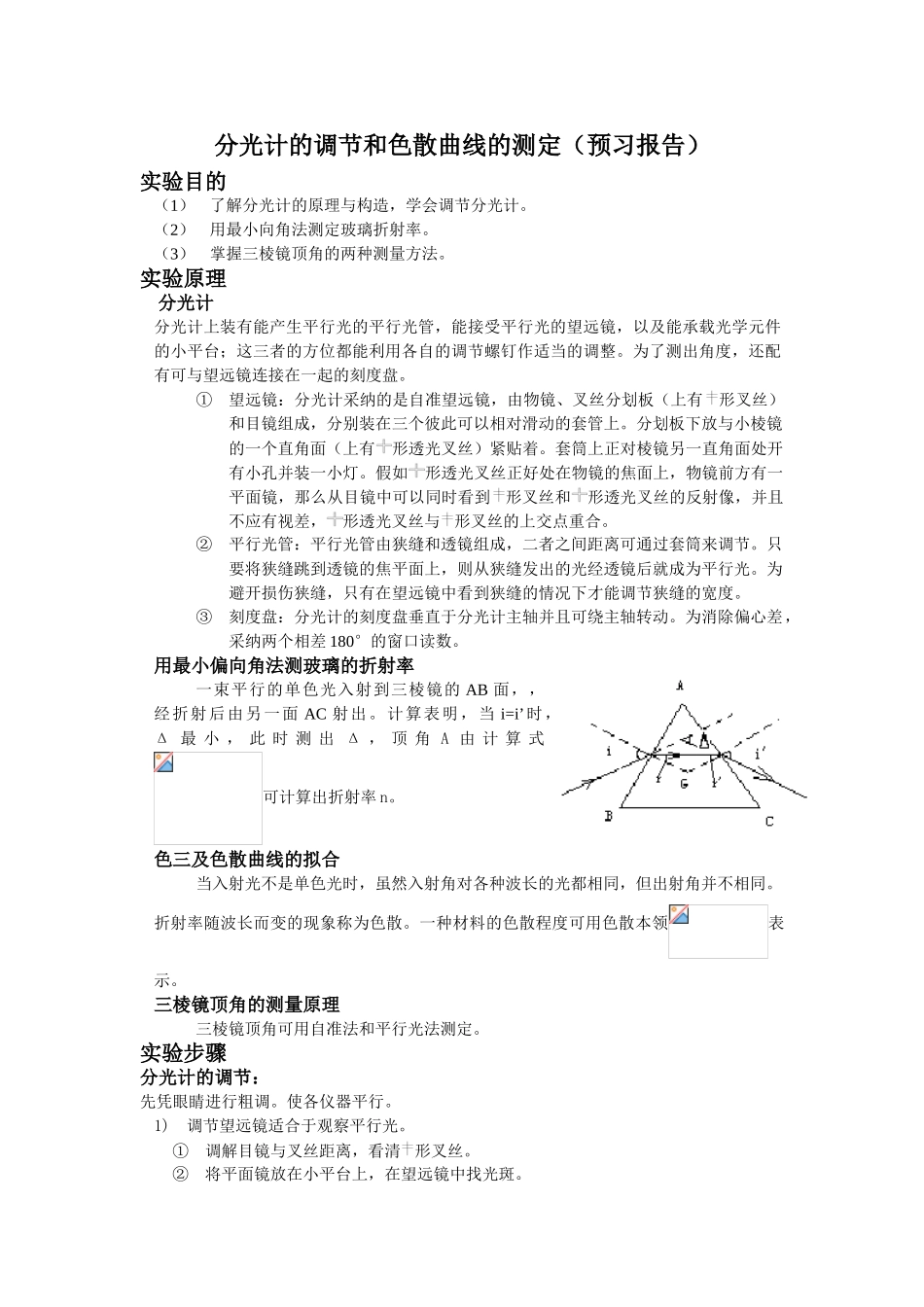

分光计的调节和色散曲线的测定（预习报告）实验目的（1）了解分光计的原理与构造，学会调节分光计。（2）用最小向角法测定玻璃折射率。（3）掌握三棱镜顶角的两种测量方法。实验原理 分光计分光计上装有能产生平行光的平行光管，能接受平行光的望远镜，以及能承载光学元件的小平台；这三者的方位都能利用各自的调节螺钉作适当的调整。为了测出角度，还配有可与望远镜连接在一起的刻度盘。①望远镜：分光计采纳的是自准望远镜，由物镜、叉丝分划板（上有形叉丝）和目镜组成，分别装在三个彼此可以相对滑动的套管上。分划板下放与小棱镜的一个直角面（上有形透光叉丝）紧贴着。套筒上正对棱镜另一直角面处开有小孔并装一小灯。假如形透光叉丝正好处在物镜的焦面上，物镜前方有一平面镜，那么从目镜中可以同时看到形叉丝和形透光叉丝的反射像，并且不应有视差，形透光叉丝与形叉丝的上交点重合。②平行光管：平行光管由狭缝和透镜组成，二者之间距离可通过套筒来调节。只要将狭缝跳到透镜的焦平面上，则从狭缝发出的光经透镜后就成为平行光。为避开损伤狭缝，只有在望远镜中看到狭缝的情况下才能调节狭缝的宽度。③刻度盘：分光计的刻度盘垂直于分光计主轴并且可绕主轴转动。为消除偏心差，采纳两个相差 180°的窗口读数。用最小偏向角法测玻璃的折射率一束平行的单色光入射到三棱镜的 AB 面，，经折射后由另一面 AC 射出。计算表明，当 i=i’时，Δ 最 小 ， 此 时 测 出 Δ ， 顶 角 A 由 计 算 式可计算出折射率 n。色三及色散曲线的拟合当入射光不是单色光时，虽然入射角对各种波长的光都相同，但出射角并不相同。折射率随波长而变的现象称为色散。一种材料的色散程度可用色散本领表示。三棱镜顶角的测量原理三棱镜顶角可用自准法和平行光法测定。实验步骤分光计的调节：先凭眼睛进行粗调。使各仪器平行。1)调节望远镜适合于观察平行光。①调解目镜与叉丝距离，看清形叉丝。②将平面镜放在小平台上，在望远镜中找光斑。③微调叉丝套筒。2)调节望远镜光轴垂直于分光计主轴。平行光管的调节1)调节平行光管产生平行光。2)调解平行光管光轴垂直于分光计主轴。调节三棱镜两个光学面的法线垂直于分光计主轴。测量氦光管谱线的最小偏向角1)观察谱线并对比氦光谱认谱。2)确定最小偏向角。测量三棱镜顶角利用自准法、平行光法测量三棱镜的顶角。若时间不允许，可选一种方法测量或直接用实验室给出的数据。实验注意事项 1)光学元件...
