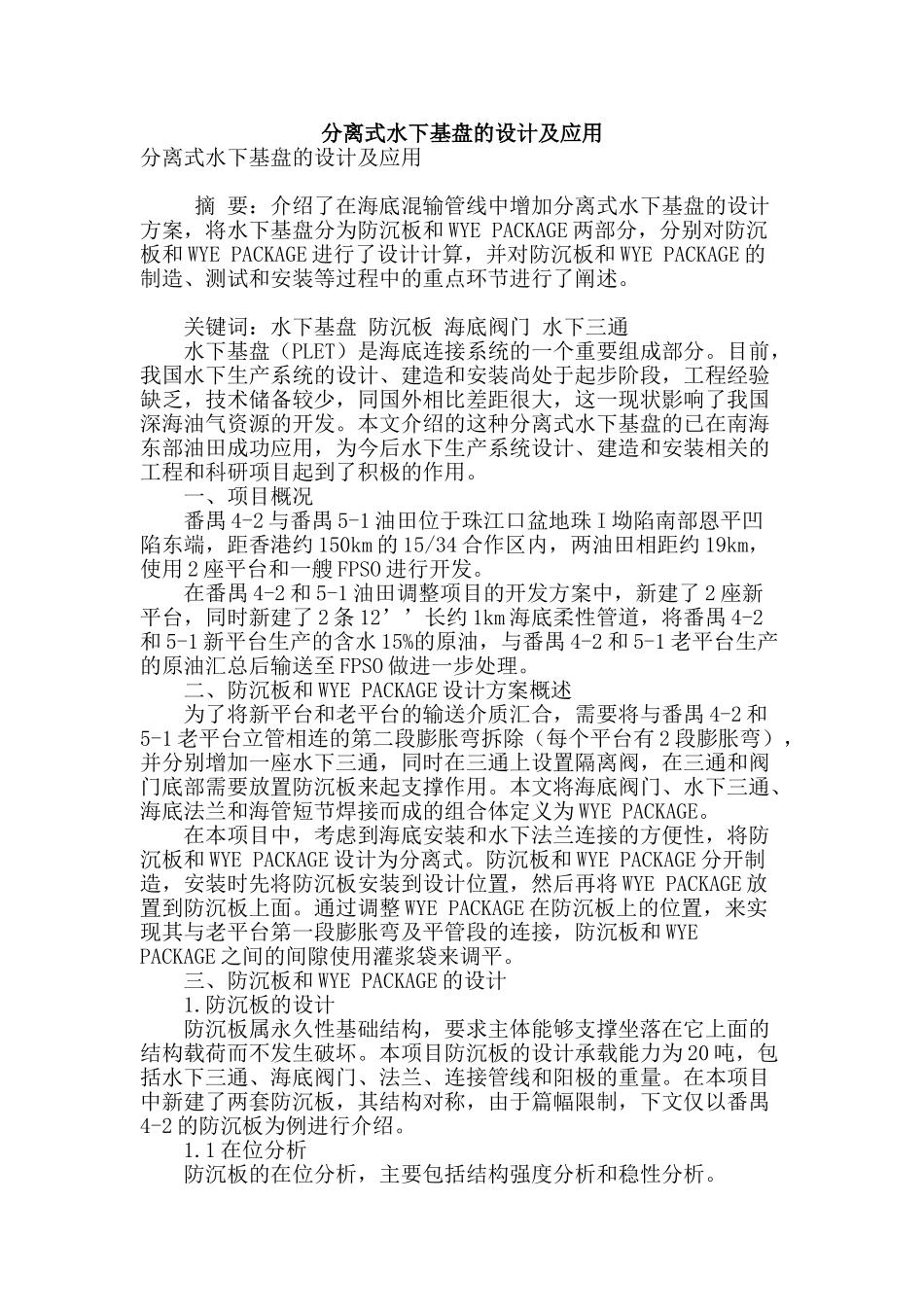

分离式水下基盘的设计及应用分离式水下基盘的设计及应用 摘 要：介绍了在海底混输管线中增加分离式水下基盘的设计方案，将水下基盘分为防沉板和 WYE PACKAGE 两部分，分别对防沉板和 WYE PACKAGE 进行了设计计算，并对防沉板和 WYE PACKAGE 的制造、测试和安装等过程中的重点环节进行了阐述。 关键词：水下基盘 防沉板 海底阀门 水下三通 水下基盘（PLET）是海底连接系统的一个重要组成部分。目前，我国水下生产系统的设计、建造和安装尚处于起步阶段，工程经验缺乏，技术储备较少，同国外相比差距很大，这一现状影响了我国深海油气资源的开发。本文介绍的这种分离式水下基盘的已在南海东部油田成功应用，为今后水下生产系统设计、建造和安装相关的工程和科研项目起到了积极的作用。 一、项目概况 番禺 4-2 与番禺 5-1 油田位于珠江口盆地珠 I 坳陷南部恩平凹陷东端，距香港约 150km 的 15/34 合作区内，两油田相距约 19km，使用 2 座平台和一艘 FPSO 进行开发。 在番禺 4-2 和 5-1 油田调整项目的开发方案中，新建了 2 座新平台，同时新建了 2 条 12’’长约 1km 海底柔性管道，将番禺 4-2和 5-1 新平台生产的含水 15%的原油，与番禺 4-2 和 5-1 老平台生产的原油汇总后输送至 FPSO 做进一步处理。 二、防沉板和 WYE PACKAGE 设计方案概述 为了将新平台和老平台的输送介质汇合，需要将与番禺 4-2 和5-1 老平台立管相连的第二段膨胀弯拆除（每个平台有 2 段膨胀弯），并分别增加一座水下三通，同时在三通上设置隔离阀，在三通和阀门底部需要放置防沉板来起支撑作用。本文将海底阀门、水下三通、海底法兰和海管短节焊接而成的组合体定义为 WYE PACKAGE。 在本项目中，考虑到海底安装和水下法兰连接的方便性，将防沉板和 WYE PACKAGE 设计为分离式。防沉板和 WYE PACKAGE 分开制造，安装时先将防沉板安装到设计位置，然后再将 WYE PACKAGE 放置到防沉板上面。通过调整 WYE PACKAGE 在防沉板上的位置，来实现其与老平台第一段膨胀弯及平管段的连接，防沉板和 WYE PACKAGE 之间的间隙使用灌浆袋来调平。 三、防沉板和 WYE PACKAGE 的设计 1.防沉板的设计 防沉板属永久性基础结构，要求主体能够支撑坐落在它上面的结构载荷而不发生破坏。本项目防沉板的设计承载能力为 20 吨，包括水下三通、海底阀门、法兰、连接管线和阳极的重量。在本项目中新建了两套防...
