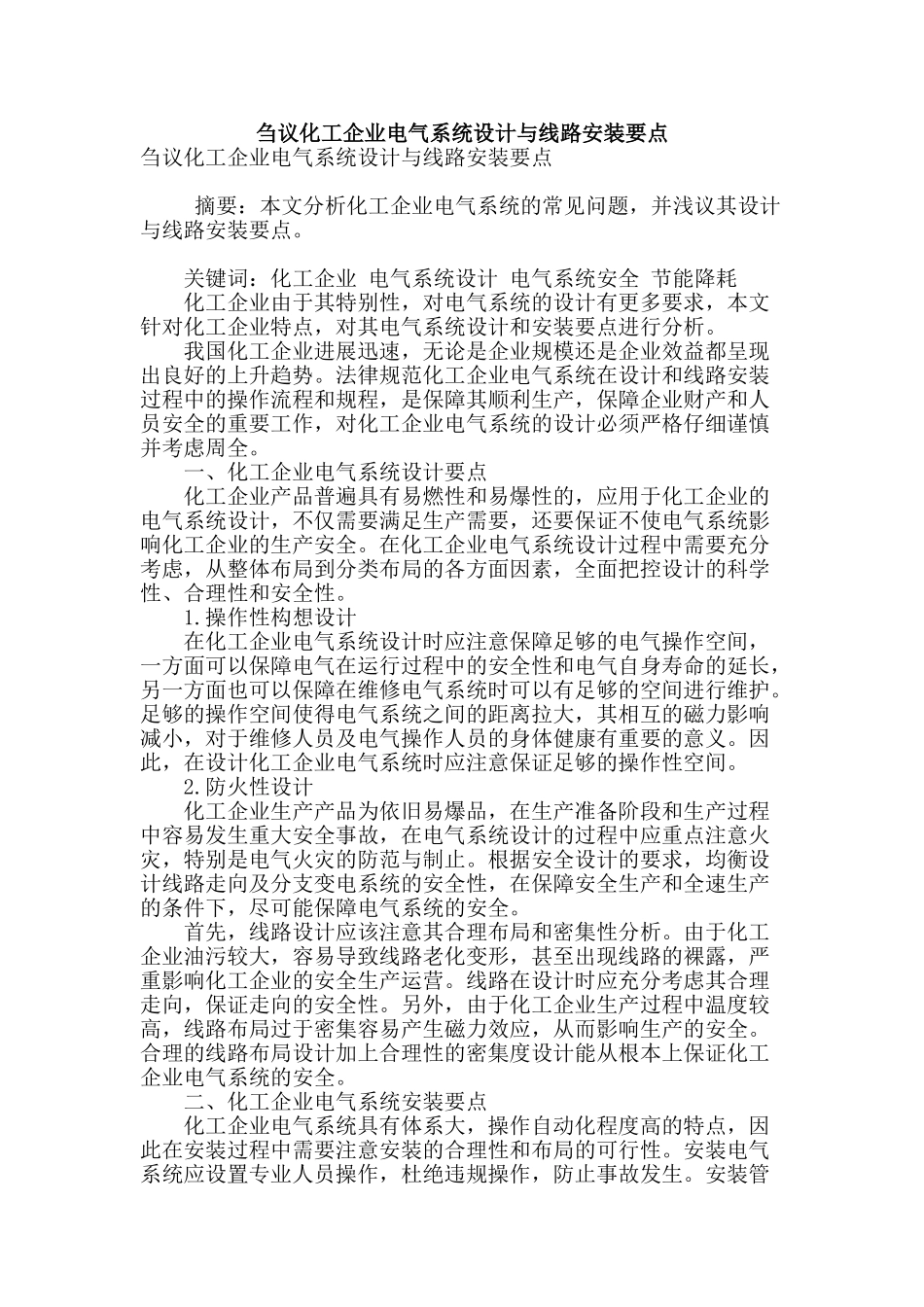

刍议化工企业电气系统设计与线路安装要点刍议化工企业电气系统设计与线路安装要点 摘要：本文分析化工企业电气系统的常见问题，并浅议其设计与线路安装要点。 关键词：化工企业 电气系统设计 电气系统安全 节能降耗 化工企业由于其特别性，对电气系统的设计有更多要求，本文针对化工企业特点，对其电气系统设计和安装要点进行分析。 我国化工企业进展迅速，无论是企业规模还是企业效益都呈现出良好的上升趋势。法律规范化工企业电气系统在设计和线路安装过程中的操作流程和规程，是保障其顺利生产，保障企业财产和人员安全的重要工作，对化工企业电气系统的设计必须严格仔细谨慎并考虑周全。 一、化工企业电气系统设计要点 化工企业产品普遍具有易燃性和易爆性的，应用于化工企业的电气系统设计，不仅需要满足生产需要，还要保证不使电气系统影响化工企业的生产安全。在化工企业电气系统设计过程中需要充分考虑，从整体布局到分类布局的各方面因素，全面把控设计的科学性、合理性和安全性。 1.操作性构想设计 在化工企业电气系统设计时应注意保障足够的电气操作空间，一方面可以保障电气在运行过程中的安全性和电气自身寿命的延长，另一方面也可以保障在维修电气系统时可以有足够的空间进行维护。足够的操作空间使得电气系统之间的距离拉大，其相互的磁力影响减小，对于维修人员及电气操作人员的身体健康有重要的意义。因此，在设计化工企业电气系统时应注意保证足够的操作性空间。 2.防火性设计 化工企业生产产品为依旧易爆品，在生产准备阶段和生产过程中容易发生重大安全事故，在电气系统设计的过程中应重点注意火灾，特别是电气火灾的防范与制止。根据安全设计的要求，均衡设计线路走向及分支变电系统的安全性，在保障安全生产和全速生产的条件下，尽可能保障电气系统的安全。 首先，线路设计应该注意其合理布局和密集性分析。由于化工企业油污较大，容易导致线路老化变形，甚至出现线路的裸露，严重影响化工企业的安全生产运营。线路在设计时应充分考虑其合理走向，保证走向的安全性。另外，由于化工企业生产过程中温度较高，线路布局过于密集容易产生磁力效应，从而影响生产的安全。合理的线路布局设计加上合理性的密集度设计能从根本上保证化工企业电气系统的安全。 二、化工企业电气系统安装要点 化工企业电气系统具有体系大，操作自动化程度高的特点，因此在安装过程中需要注意安装的合理性和布局的可行性。安装电气系统...
