办公楼玻璃幕墙计算书

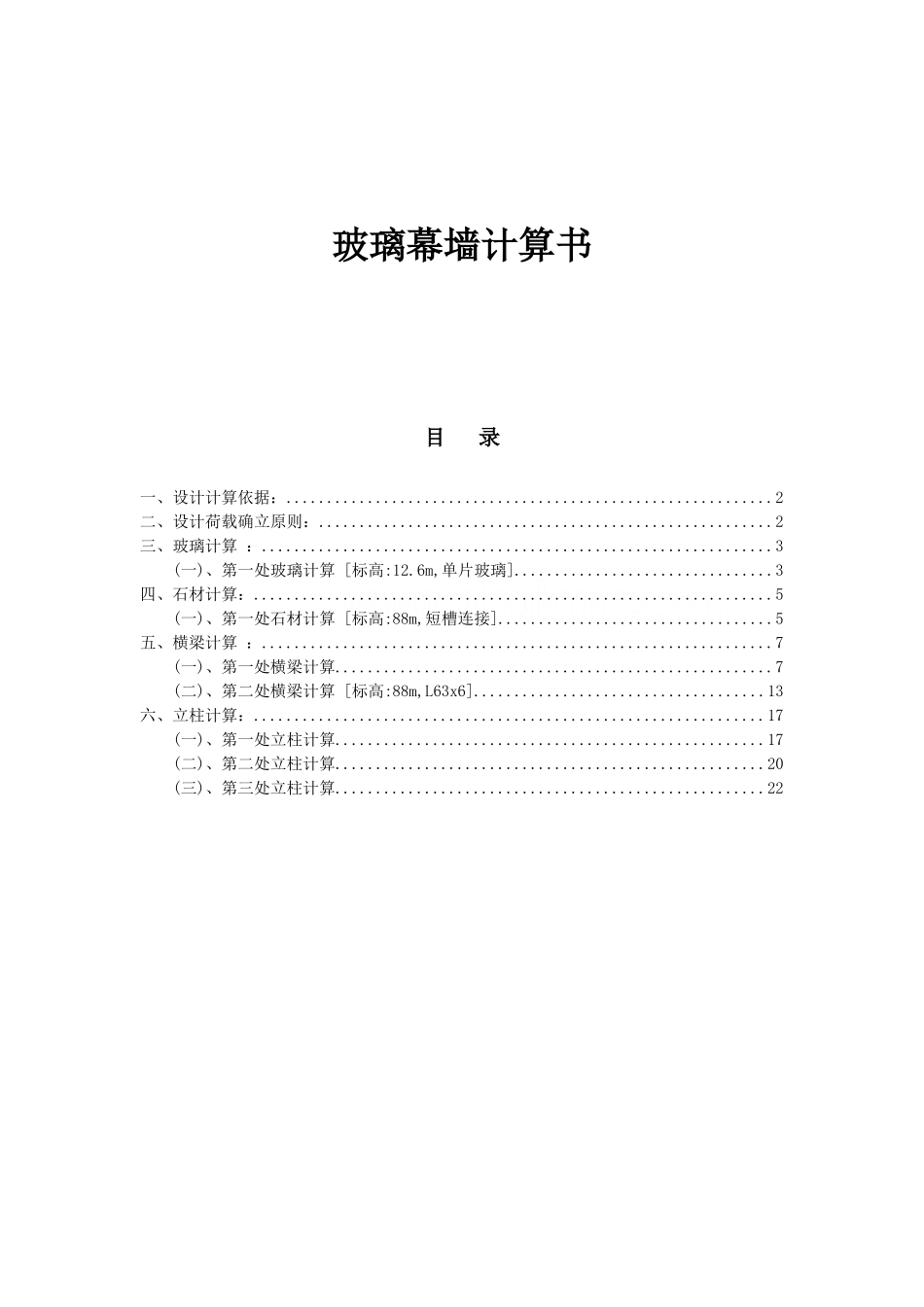

玻璃幕墙计算书目 录一、设计计算依据：............................................................2二、设计荷载确立原则：........................................................2三、玻璃计算 ：...............................................................3(一)、第一处玻璃计算 [标高:12.6m,单片玻璃]................................3四、石材计算：................................................................5(一)、第一处石材计算 [标高:88m,短槽连接]..................................5五、横梁计算 ：...............................................................7(一)、第一处横梁计算......................................................7(二)、第二处横梁计算 [标高:88m,L63x6]....................................13六、立柱计算：...............................................................17(一)、第一处立柱计算.....................................................17(二)、第二处立柱计算.....................................................20(三)、第三处立柱计算.....................................................22一、设计计算依据：1、办公楼建筑结构施工图。2、法律规范： 《建筑结构荷载法律规范》GB 50009-2001 《钢结构设计法律规范》GBJ 50017-2025 《金属与石材幕墙工程技术法律规范》JGJ 133-2001、J 113-20013、工程基本条件： (1)、地区类别： C 类； (2)、基本风压：Wo=0.75kN/m2； (3)、风荷载取值按法律规范要求考虑； (4)、地震烈度：7 度； (5)、年最大温差：80℃； (6)、在风荷载标准值作用下主体结构的楼层弹性层间位移角限值取为 θ 1/550。二、设计荷载确立原则： 在作用于幕墙上的各种荷载中，主要有风荷载、地震作用、幕墙结构自重和由环境温度变化引起的作用效应等等。在幕墙的节点设计中通过预留一定的间隙，消除了由各种构件和饰面材料热胀冷缩引起的作用效应。所以，作用于垂直立面幕墙的荷载主要是风荷载、地震作用，幕墙平面内主要是幕墙结构自重，其中风荷载引起的效应最大。 在进行幕墙构件、连接件和预埋件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采纳其设计值；进行位移和挠度计算时，各分项系数均取 1.0，即采纳其标准值。1、风荷载 根据法律规范，垂直于幕墙表面上的风荷载标准值，按...
